提供WINCE6虚拟机，提供带QT图形库的Linux虚拟机！

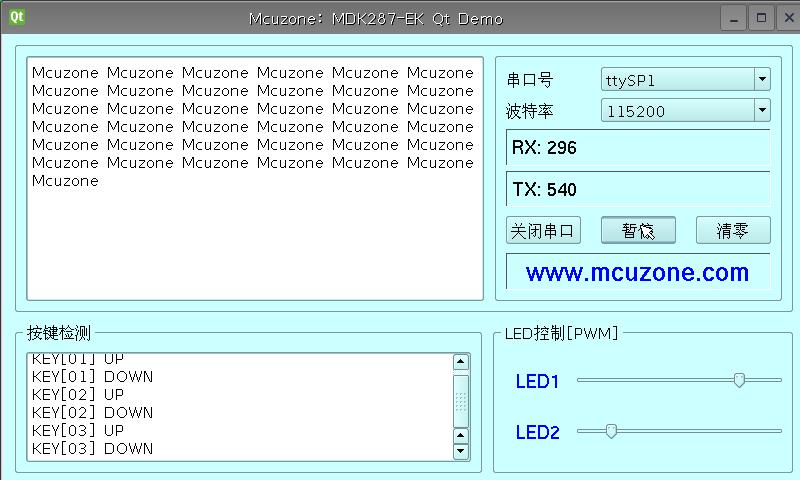

注意：QT提供串口和按键以及PWM控制的LED调光演示程序(在同一个QT例子里实现)
注意：目前WINCE只能从SD卡启动
如果使用linux的，需要有一定的linux基础知识，此板不适合没有linux基础或没有linux开发经验的用户，我们不做入门级指导和相关二次开发的技术支持，谢谢配合！
【产品介绍】
Freescale的i.MX287是一款针对工业控制应用的ARM9处理器，具有双以太网，双CAN，LCD，高速USB HOST和USB OTG，4个SSP(兼容SPI)，PWM，2个I2C，5个UART，多通道ADC带触摸控制，128KB高速SRAM，1280位OTP ROM，以及多种安全保护。MDK287核心板具备128MB DDR2，256MB NAND，全部GPIO引出，并带TF座；MDK287-EK_T70开发板具备双网络、双CAN、高速USB、音频、ADC、按键、7寸800480液晶屏带触摸等
主流ARM9芯片片上资源对比表(需要8080端口支持)：
http://www.mcuzone.com:8080/dokuwiki/doku.php?id=product:arm_sg
【硬件资源】
| 核心板硬件资源 | ||
| 处理器 | i.MX287（主频454MHz，系统总线166MHz,内置电源管理） | 32KB D-cache,16KB I-Cache,128KB ROM,128KB SRAM(当前软件配置为528MHz,系统总线132MHz) |
| 存储器 | DDR2 | 16位 128MB DDR2 |
| NAND FLASH | 256MB NAND FLASH（可升级至1GB） | |
| TF卡座 | 核心板板载TF卡，位于核心板反面 | |
| 接口 | 1.27mm间距，2×50×2插针引出 | 200pin接插件，全部GPIO引出 |
| 尺寸 | 50×70mm | 六层板，上市大厂精工制作 |
| 开发板硬件资源 | ||
| 调试接口 | JTAG接口 | 20pin标准JTAG接口 |
| 外设接口 | USB 2.0 HighSpeed接口 | 1路，USB Host |
| USB 2.0 OTG接口 | 2路，USB Host&Device（注意：由OTG拆分而来，不可同时使用） | |
| SD卡接口 | 1路，位于板子反面 | |
| 10/100M自适应以太网 | 2路，RMII模式 | |
| CAN接口 | 2路 | |
| RS232调试串口 | 1路 | |
| TTL串口 | 5路，2.0间距4pin插针 | |
| 音频输入 | 1路 | |
| 音频输出 | 1路 | |
| 内部ADC | 3路，2.54间距插针 | |
| LM75A | I2C接口温度传感器 | |
| TFT液晶屏接口 | 1路，40Pin 0.5mm间距FPC接口,标配800*480液晶屏 | |
| 人机接口 | 复位按键 | 1路 |
| POWER按键 | 1路 | |
| Recovery按键 | 1路 | |
| ADC按键 | 8路 | |
| 电阻触摸屏 | 4线触摸 | |
| 用户LED | 2盏 | |
| 电源 | 电源指示灯 | 1盏 |
| 电源开关 | 1个 | |
| 电源输入 | 1路,5V DC输入 | |
| 尺寸 | 180×130mm | 2层板 |
| 开发板串口资源 | ||
| 丝印 | 芯片引脚 | 备注 |
| J3 | DUART (DUART_TX DUART_RX) | RS232 |
| P4 | UART0(AUART0_TX AUART0_RX) | TTL |
| P5 | UART1(AUART1_TX AUART1_RX) | TTL |
| P6 | UART2(AUART2_TX AUART2_RX) | TTL |
| P7 | UART3(AUART3_TX AUART3_RX) | TTL |
| P3 | UART4(AUART0_RTS AUART0_CTS) | TTL |
【软件资源】
| 完善的Linux系统 | ||
| (提供虚拟机，2.6.35.3内核版本) | ||
| Linux开发环境 | arm-none-linux-gnueabi- (gcc 4.6.1) | 默认支持armv5指令集,适配ARM926ej-s，大厂推荐使用 |
| 虚拟机中的默认工具链 | 避免用户花额外时间自行搭建环境 | |
| 虚拟机使用文档 | ||
| 虚拟机版本 Ubuntu 11.10 | ||
| imx-bootlets | 版本：10.12.01 | 源码 |
| 提供编译说明 | ||
| 支持从nand flash加载，启动 | ||
| 支持从MMC/SD卡加载，启动 | ||
| 支持直接启动kernel而无须u-boot，提升启动速度 | 源码 | |
| 配合工具sb_loader.exe，可以实现免烧写启动 | 用于快速测试，工具包含在烧写工具Mfgtools中 | |
| u-boot | 版本：2009.08 | mcuzone修改 |
| 提供编译说明 | ||
| 支持NAND flash启动 | 源码 | |
| 支持从MMC/SD卡加载，启动 | 源码 | |
| 支持从网络下载启动 | 源码，需要nfs server，tftp server等 | |
| 支持gpio测试，用于快速检测GPIO状况 | 源码 | |
| 其它u-boot的标准特性 | 源码 | |
| Linux kernel | 版本：Linux-2.6.35.3 | mcuzone完善 |
| 提供编译说明 | ||
| 开机画面，boot logo | 源码 | |
| 支持NFS/UBIFS/FAT32/JFFS2等格式的文件系统 | 源码 | |
| 片上RTC驱动 | 源码 | |
| LED驱动 | 源码, gpio-leds | |
| PWM LED驱动 | 源码 | |
| NAND控制器驱动 | 源码 | |
| 基于LRADC的多按键驱动 | 源码 | |
| 片上SPI控制器驱动 | 源码 | |
| I2C控制器驱动 | 源码 | |
| I2C EEPROM驱动 | 源码，需要选配件支持 | |
| I2C 用户模式驱动i2c-dev，用于控制外部段式液晶屏等 | 源码，需要选配件支持 | |
| I2C 温度传感器LM75A驱动 | 源码 | |
| 外部I2C RTC，PCF8563,DS1307等 | 源码，需要选配件支持 | |
| LCD驱动 | 源码 | |
| LCD背光驱动 | 源码 | |
| 电阻触摸屏驱动 | 源码 | |
| CAN控制器驱动 | 源码 | |
| USB HOST驱动，可以接U盘，键盘，鼠标等 | 源码 | |
| USB摄像头驱动 | 源码，gspca，需要选配件支持 | |
| USB 以太网卡驱动，方便扩展有线网卡 | 源码，需要选配件支持 | |
| USB WiFi驱动：内核自带 | 源码，通用wifi驱动，支持某些特定成熟模块 | |
| USB device驱动，支持USB 串口，网卡，存储等 | 源码，内核自带(USB gadget) | |
| MMC/SD卡驱动 | 源码 | |
| 多串口驱动 | 源码 | |
| 音频驱动，支持SGTL5000 | 源码 | |
| 片上以太网控制器MAC | 源码 | |
| USB转串口驱动 | 源码，（CH341,CP2102,FT232等，方便扩展串口）需要选配件支持 | |
| 其它kernel的标准驱动 | 源码 | |
| 注意：资源之间可能有引脚冲突 | ||
| busybox | busybox-1.23.2 | 源码 |
| 使用busybox创建rootfs | 《使用busybox制作根文件系统》 | |
| 参考用的rootfs文件夹 | 虚拟机上可以用于nfs启动板子 | |
| 图形测试程序 | QT，版本：4.8.6 | 源码 |
| QT依赖库 | 源码 | |
| QT依赖库编译方法 | ||
| QT编译方法 | ||
| 开发环境指南 | 使用Mfgtool烧写板子的方法 | |
| 板子程序测试方法 | ||
| 提供参考一键烧写包 | ||
| 其它软件特性 | 支持telent，ssh等远程登录方式，便于管理 | 源码 |
| 支持ftp，tftp，wget等工具实现文件下载与上传 | 源码 | |
| 支持webserver，内置httpd | 源码 | |
| 支持tslib对触摸屏进行校准 | 源码 | |
| 开机自行运行程序 | 包含在文件系统中 | |
| MP3播放程序：madplay, mplayer | 源码 | |
| 串口测试程序ttytest | 包含在文件系统中 | |
| 按钮测试程序input_tst | 包含在文件系统中 | |
| frame buffer截图程序gsnap | 包含在文件系统中 | |
| 开发支持 | Linux开发虚拟机，无需自行搭建开发环境，用户可专注于自己的应用程序开发 | 基于virtualbox的虚拟机镜像，有使用文档 |
| 在线知识库 | http://www.mcuzone.com/bbs | |
| 在线支持，电话支持 | 400电话：4008-51-8051 | |
| QQ用户讨论组 | 技术支持QQ群：72972810 | |
| 丰富的选配件 | 小度wifi | 搭配任意开发板，实现USB扩展WiFi |
| RT3070 WiFi模块 | 搭配任意开发板，实现USB扩展WiFi | |
| GTM900 GPRS模块 | 搭配任意开发板，实现GPRS移动数据连接 | |
| GPS模块 | 搭配任意开发板，实现GPS定位 | |
| 蓝牙串口模块 | 搭配任意开发板，实现蓝牙虚拟机串口的无线连接 | |
| Windows CE | ||
| Windows CE BSP版本 | Windows CE 6.0 | 源码，R3版本，基于官方版本10.08.02，提供虚拟机 |
| Windows CE烧写与测试文档 | ||
| Eboot特性 | 从SD/TF卡启动 | 支持 |
| 串口调试 | 支持 | |
| 启动画面 | 支持 | |
| 烧写工具 | 提供官方工具Mfgtools | |
| BSP驱动特性 | 以太网驱动 | 源码 |
| LCD显示驱动 | 源码 | |
| 触摸屏驱动 | 源码 | |
| 音频输出驱动 | 源码 | |
| Backlight 驱动 | 源码 | |
| CAN驱动 | 源码 | |
| Driver Dynamic Voltage and Frequency Control(DVFC)驱动 | 源码 | |
| I2C Bus 驱动 | 源码 | |
| LRADC 驱动 | 源码 | |
| NLED 驱动 | 源码 | |
| Rotary 驱动 | 源码 | |
| 电池驱动 | 源码 | |
| 串口驱动 | 源码 | |
| SPDIF驱动 | 源码 | |
| SPI Bus驱动 | 源码 | |
| USB Host 驱动 | 源码 | |
| USB高速OTG 驱动 | 源码 | |
| SD卡驱动 | 源码 | |
| KEY PAD 驱动 | 源码，对底板键盘做相应调整 | |
| NAND驱动 | 源码 | |
| 支持的USB外设 | USB转RS232 | 支持，Mcuzone移植，非源码，随选配件提供 |
| USB WIFI | 支持，Mcuzone移植，非源码，随选配件提供 | |
| USB摄像头 | 支持，Mcuzone移植，非源码，随选配件提供 | |
| USB鼠标 | 支持 | |
| USB键盘 | 支持 | |
| U盘 | 支持 | |
| USB Hub | 支持 | |
三，文档
● 提供EK相关器件数据手册；
● 提供核心板和底板原理图（pdf格式）；
● 提供用户手册
【Linux图形库介绍】
MDK287开发板采用了QT做为图形库。
Qt是一个跨平台的C++图形用户界面库，由挪威 TrollTech公司出品，后被NOKIA收购，现被Digia收购，目前包括Qt、基于Framebuffer的Qt Embedded、快速开发工具Qt Designer、国际化工具Qt Linguist等部分。 Qt支持所有 Unix系统，当然也包括Linux，还支持 WinNT/Win2k，Win95/98 平台。Qt Creator是Qt被Nokia收购后推出的一款跨平台的轻量级Qt集成开发环境，Qt Creator包括项目生成向导、高级的C++代码编辑器、浏览文件及类的工具、集成了Qt Designer、Qt Assistant、Qt Linguist、图形化的GDB调试前端，集成qmake构建工具等。目前我们使用的是嵌入式平台版本的QT4，即Qt Embedded，开发平台采用的是Ubuntu虚拟机＋QT Creator。
【发货清单】
- MDK287-EK_T50开发板一块（核心板＋底板＋5寸液晶屏）
- 电源，usb线，网线，串口线各一条
- 光盘一份（同一客户仅发一份）
