如果使用linux的，需要有一定的linux基础知识，此板不适合没有linux基础或没有linux开发经验的用户，我们不做入门级指导和相关二次开发的技术支持，谢谢配合！

---

【产品介绍】

N32926是新唐公司(原台湾华邦)出品的ARM926内核SOC，在QFP128的封装内集成了64MB DDR2，可以稳定运行在240MHz。
N32926片上外设主要有：摄像头接口、JPEG编解码器、H.264编解码器、LCD控制器(最大1024×768)、以太网控制器、音频输出DAC、mic输入ADC、I2S、NAND控制器、USB 2.0HS Device/ Host、SD/MMC/SDIO/SDHC控制器、2xUART、PWM、SPI、I2C、RTC、ADC。在软件上，N32926提供Linux 2.6.35 BSP包以及几乎包括所有片上外设驱动的裸机演示程序。注意，出厂默认配置是摄像头+网络+USB+液晶屏(RGB666)，该配置下高速串口和JTAG无法使用。客户可尝试通过调整电阻修改硬件配置，但暂不提供相关软件技术支持。



---

核心板硬件资源
处理器	N32926U1DN	ARM926内核，QFP128封装，最高主频240MHz
存储器	内存	64MB DDR2（集成于CPU的QFP128封装内）
	NAND FLASH	256MB NAND FLASH
	SPI Flash	16MB
接口	2.0mm间距，2×25×2+2×10插针引出	全部GPIO引出（第三边2×10默认不焊接）
电源	单5V供电	板载3路DC-DC
尺寸	41×50mm	四层板，上市大厂精工制作

底板硬件资源
调试接口	调试串口	1路，RS232接口
	JTAG调试接口	1路，标准20芯接口（与高速串口和以太网复用，默认配置为以太网）
外设接口	USB 2.0 HS Device	1路
	USB 2.0 HS Host	1路
	USB 1.1 Host	1路，和SPI引脚复用，即2者不能同时使用
	10/100M 以太网	1路
	LCD接口	0.5mm 40pin FPC液晶屏接口，标配4.3寸480×272液晶屏带电阻触摸屏
	TTL高速串口	1路，（与JTAG复用和以太网复用，默认配置为以太网）
	摄像头接口	1路，2.54mm间距
	温度传感器	1路，LM75A
	mic音频输入	1路，ADC输入
	音频输出	1路，DAC输出
	SD卡接口	2路，其中一路在反面，没有焊接，与以太网复用
	SPI接口	1路，（片选与usb 1.1引脚复用，预留）
	ADC接口	2路12位通用ADC（linux下只有1路可用）
	I2C接口	1路（主机模式，预留）
	RTC	内部RTC，默认不配电池
人机接口	用户按键	6个ADC按键（同一路ADC）
	复位按键	1路
	触摸屏接口	4线ADC触摸屏接口（集成在40pin液晶接口）
电源	电源指示灯	2盏（5V和3V3）
	启动按键	1个
	电源输入	1路，5V DC输入
尺寸	130×93mm	2层板

注意：电池默认不配

---

 【软件资源】

一.裸机程序，Nuvoton原厂，基于ADS1.2/KEIL
（源码，部分程序仅提供库函数）
ACC	KEIL已验证
AES	AES演示
AudioRecord	KEIL/ADS均已验证
AVI	AVI播放器，只适用于有视频界面的N329芯片
BLT	KEIL已验证
CRC	KEIL已验证
EDMA	EDMA操作演示(KEIL/ADS均已验证)
EMAC	以太网演示
Font	字体显示演示
Gnand	NAND基础操作库
GPIO	KEIL/ADS均已验证
H264Codec	H.264编解码演示(KEIL/ADS均已验证)
I2C	LM75温度传感器演示例程(KEIL已验证)
I2S
JPEG	硬件JPEG加速演示(KEIL/ADS均已验证)
KPI
Loader	裸机程序的加载程序，支持NAND/SPIFLASH/SD
NandWriter	NAND写入演示
NVT Loader	支持NVT的加载程序
NVTFAT	库，基于NAND的FAT文件系统演示(KEIL/ADS均已验证)
PWM	KEIL/ADS均已验证
RF
RS
RTC	片上RTC演示(KEIL/ADS均已验证)
SDIO
SDWRITER	SD卡写入程序演示
SIC	KEIL SD已验证
SPI	KEIL/ADS均已验证
SPIRITER	SPI写入程序演示
SPU	SPU音频演示(KEIL已验证)
SYSLIB	系统设备操作库
TouchADC	ADC触摸程序演示
UDC	USB设备接口例程，USB大容量储存设备(KEIL/ADS均已验证)
USB_Core_1.1	库，USB HOST相关
USB_Core_2.0	库，USB HOST相关
VPE
VideoIn	视频输入接口例程(KEIL/ADS均已验证)
VPOST	视频输出接口例程，包括各种LCD支持(KEIL已验证)
MP3	MP3格式音频的播放演示(KEIL已验证)

二.UCOS
ucos2 (2.86) + ucGUI (3.90a)	源码，实时操作系统与图形库，基于Keil（需加100元，额外提供）

裸机例程及UCOS+UCGUI及FreeRTOS的演示汇总贴

三.LINUX
开发环境	arm-none-linux-gnueabi-gcc 4.2.1	工具链
Loader	官方提供的第一级loader	源码
	支持spi加载	源码
	支持nand加载，NVT fatloader支持将NAND模拟成U盘	NVTFAT非源码
	支持SD卡加载	源码
Linux Kernel	版本：Linux-2.6.35.4
	SD卡驱动	源码
	SPI Flash 驱动	源码
	VPOST驱动	源码
	UART串口驱动	源码
	USB HOST驱动	源码
	USB Device驱动	源码
	GPIO驱动	源码
	EDMA驱动	源码
	Watchdog驱动	源码
	通用ADC驱动	源码，1路12位ADC
	RTC驱动	源码
	音频驱动	源码，音频输出和mic输入
	I2C驱动	源码，支持LM75A温度传感器驱动
	ADC keypad驱动	源码
	videoin驱动,支持OV2640，OV7725，TW9912等	仅随选配件发布
	touchscreen驱动	源码
	H264 codec驱动	源码
	BLT驱动	源码
	VPE驱动	源码
	JPEG硬件驱动	源码
	EMAC驱动	源码
Linux Rootfs	busybox 1.15.2
	使用initramfs	rootfs内置在kernel文件中，单一文件
	支持硬件JPEG加速的libjpeg
其它特性	内置64MB DDR (N32926)	节省BOM cost，缓解布线压力
	硬件JPEG编解码	方便进行JPEG图片的编码及解码
	H.264编解码	方便进行视频的编码及解码
	官方烧写工具turbo writer	方便通过USB口进行烧写及测试

● 提供完整虚拟机(VirtualBox + Ubuntu1204)

四，文档
● 提供EK相关器件数据手册；
● 提供核心板和底板原理图（pdf格式）；
● 提供核心板规格书（MAN3511A）；
● 提供用户手册（MUM9204A）；
● 提供芯片设计指南（原厂）；
● 提供原厂bsp用户手册（原厂）；
● 提供裸机参考指南（原厂）；
● 提供TurboWriter使用指南（原厂）；

---

【发货清单】

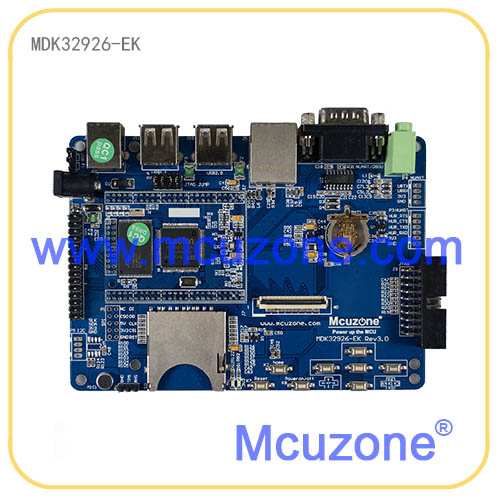

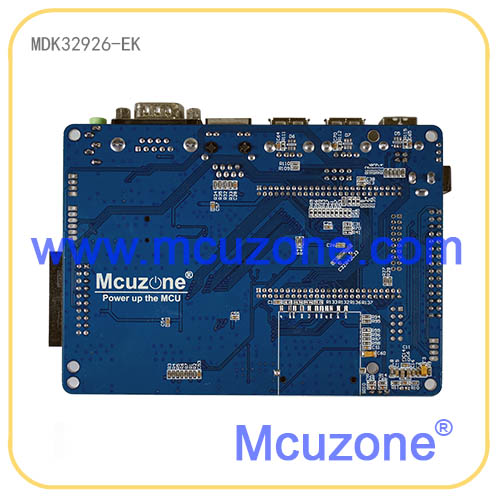

• MDK32926-EK_T43(N32926)开发板一块（核心板＋底板）
• 4.3寸液晶屏一块
• 5V 电源
• USB线，网线，串口线
• 光盘一张（同一客户仅发一张）

注意：底板有绿色和蓝色，随机发货，以收到的实物为准。

---
