【产品介绍】
Microchip(ATMEL)的ATSAMA5D2x系列处理器采用高性能低功耗的Cortex-A5内核,主频高达500MHz,支持DDR3/3L,支持TrustZone,具备高速USB、以太网、LCDC控制器、多达10个串口。
MDKA5D27核心板板载PMIC,仅需单一5V输入,核心板板载512MB DDR3/3L内存,512MB NAND FLASH,预留eMMC位置,引出绝大多数GPIO。
更详细的CPU参数详见下图:
【硬件资源】

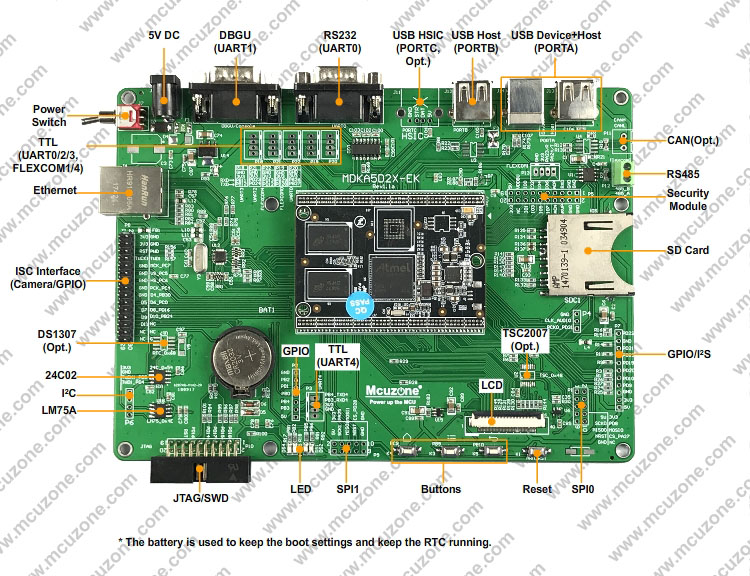

核心板硬件资源 | ||
处理器 | ATSAMA5D27 | 主频500MHz,系统总线166MHz(当前软件配置498MHz,系统总线166MHz),32KB L1 D-cache,32KB L1 I-Cache,128KB L2 cache,160KB ROM,128KB SRAM |
存储器 | DDR3/3L | 32位 512MB DDR2(由2片16位256MB组成) |
NAND FLASH | 512MB NAND FLASH(可升级至1GB) | |
eMMC | 预留位置,用户可自行选配 | |
接口 | 1.27mm间距,2×50插针引出 | 200pin接插件,全部GPIO引出 |
尺寸 | 46.6x65.6mm,1.8mm厚度 | 六层板,上市大厂精工制作 |
MDKA5D27-EK开发板硬件资源 | ||
调试接口 | JTAG/SWD接口 | 20pin标准JTAG/SWD接口 |
外设接口 | USB PORTA USB 2.0 HighSpeed接口 | 2路,USB Host&Device(注意:由PORTA拆分而来,不可同时使用) |
USB PORTB USB 2.0 HighSpeed接口 | 1路,USB Host | |
USB PORTC USB 2.0 HighSpeed接口 | 1路,数字USB,未验证 | |
SD卡接口 | 1路 | |
I2C EEPROM | 标配24C02 | |
10/100M自适应以太网 | 1路,RMII模式,LAN8720 | |
RS232调试串口 | 1路 | |
普通RS232串口 | 1路 | |
TTL串口 | 4.5路(UART2仅发送),2.0间距4pin插针 | |
RS485串口 | 1路,FLEXCOM1 | |
RTC | 芯片内置RTT,纽扣电池座 | |
LM75A | TWI(I2C)接口温度传感器 | |
TWI(I2C)插针 | 2路,2.54mm间距插针,P6一路,P8 ISI接口内一路 | |
ISI接口 | 1路,标配30万像素OV7725摄像头模块(可选配百万像素NT99141摄像头模块) | |
SPI接口 | 2路,引出10针2.54mm间距插针,可用于扩展SPI CAN以及测试SPI DEV设备 | |
TFT液晶屏接口 | 1路,40Pin 0.5mm间距FPC接口,标配7寸1024x600电容触摸显示屏 | |
GPIO | 若干(P2,P4,P7) | |
人机接口 | 复位按键 | 1路 |
用户按键 | 3路 | |
电阻触摸屏 | 4线触摸(选配,默认不焊接) | |
电容触摸屏 | I2C接口电容触摸屏,控制器位于液晶屏 | |
用户LED | 4盏 | |
电源 | 电源指示灯 | 1盏 |
电源开关 | 1个 | |
电源输入 | 1路,5V DC输入 | |
尺寸 | 180×130mm | 2层板 |

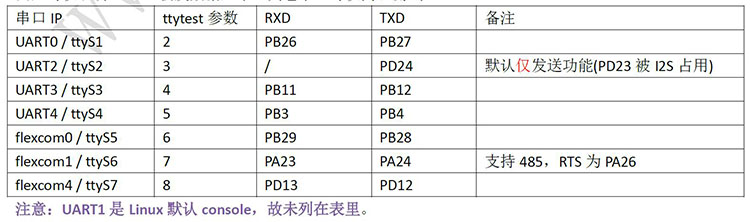

开发板串口资源:
【软件资源】
裸机程序包:
1,ATMEL softpack 2.13,IAR EWARM和GCC两个版本,无Keil MDK平台,无技术支持,源码也可以在Github找到;
Linux虚拟机:
2,基于VirtualBox的Linux 虚拟机,内含已经配置好的BSP和QT图形库:
Linux 系统 | ||
Linux开发环境 | arm-linux-gnueabihf- (gcc 5.4.1) | 支持硬件加速,提升性能,用于编译代码 |
虚拟机中的默认工具链 | 避免用户花额外时间自行搭建环境 | |
虚拟机使用文档 | 提供文档 | |
虚拟机版本 ubuntu 16.04 LTS | ||
Bootstrap | 版本:3.8.10 | 源码 |
完整的编译说明 | 提供文档 | |
支持从nand flash加载,启动 | 源码 | |
支持从data flash加载,启动 | 源码 | |
支持从SD卡加载,启动 | 源码 | |
u-boot | 版本:2017.03 | mcuzone修改 |
完整编译说明 | 提供文档 | |
支持NAND flash启动 | 源码 | |
支持data flash启动 | 源码,需要选配件支持 | |
支持从网络下载启动 | 源码,需要tftp, nfs server | |
支持jffs2,ubifs等的烧写 | 源码 | |
支持读取SD卡文件 | 源码 | |
支持读取U盘文件 | 源码 | |
开机画面 | 源码 | |
Linux kernel | 版本:Linux-4.9.127 | mcuzone完善 |
完整编译说明 | 提供文档 | |
ARM 硬件浮点单元驱动 | 源码 | |
支持NFS/UBIFS/FAT32/JFFS2等格式的文件系统 | 源码 | |
片上看门狗驱动 | 源码 | |
片上RTC驱动 | 源码 | |
DMA控制器驱动 | 源码 | |
GPIO LED驱动 | 源码 | |
PWM驱动 | 源码 | |
NAND控制器驱动,支持PMECC | 源码 | |
GPIO独立按键驱动 | 源码 | |
片上SPI控制器驱动 | 源码 | |
SPI外设驱动,例如MCP2515等 | 源码,需要选配件支持 | |
SPI Flash驱动 | 源码 | |
CAN模块驱动 | 源码 | |
I2C控制器驱动 | 源码 | |
I2C 温度传感器LM75A驱动 | 源码 | |
I2C EEPROM驱动 | 源码 | |
外部I2C RTC,PCF8563,DS1307等 | 源码,需要选配件支持 | |
电阻触摸屏驱动,基于TSC2007 | 源码 | |
电容触摸屏驱动 | 源码 | |
片上ADC驱动 | 源码 | |
外置ADC驱动 | 源码,需要选配件支持 | |
LCD驱动,DRM风格 | 源码 | |
LCD背光驱动 | 源码 | |
USB HOST驱动,可以接U盘,键盘,鼠标等 | 源码 | |
USB摄像头驱动UVC | 源码,gspca,需要选配件支持 | |
USB WiFi驱动:内核自带 | 源码,通用wifi驱动,支持某些特定成熟模块 | |
USB WiFI驱动:支持选配的无线模块 | 源码 | |
USB device驱动,支持USB 串口,存储等 | 源码,内核自带(USB gadget) | |
SD卡驱动 | 源码 | |
多串口驱动 | 源码 | |
片上加密模块(AES/SHA/TDES)驱动 | 源码 | |
ISC视频采集模块驱动 | 源码,需要选配件支持 | |
CMOS摄像头驱动:OV7725,NT99141 | 源码,需要选配件支持 | |
ALSA音频驱动,支持I2S | 源码,需要选配件支持 | |
片上百兆以太网控制器 | 源码 | |
USB转串口驱动:CH341,CP2102,FT232等,方便扩展串口 | 源码,需要选配件支持 | |
ppp协议支持,可通过3G/4G猫拨号上网 | 源码 | |
USB 3G网卡驱动,支持电信,联通3G | 源码,需要选配件支持 | |
注意1:资源之间可能有引脚冲突 | ||
Rootfs | 基于busybox-1.29.3 | 源码 |
使用busybox创建rootfs | 提供文档 | |
ubifs介绍及在ARM Linux上的使用 | 提供文档 | |
ubifs镜像制作工具 | 虚拟机上已安装,无需用户再编译安装 | |
ubifs制作命令 | 虚拟机上有参考命令,直接输入即可制作rootfs镜像 | |
参考用的rootfs文件夹 | 虚拟机上可以用于nfs启动板子 | |
支持使用NFS启动 | 虚拟机已经配置NFS server | |
图形测试程序 | QT,版本:4.8.7 | 源码 |
QT依赖库: zlib, libjpeg, libpng, … | 源码 | |
QT依赖库编译方法 | 提供文档 | |
QT编译方法 | 提供文档 | |
QT用户程序建立及编译方法,基于Qt Creator | 提供文档 | |
开发环境指南 | 使用网络启动开发板的方法 | 提供文档 |
板子程序测试方法 | 提供文档 | |
ROOTFS生成ubi镜像的方法 | 提供文档 | |
提供参考一键烧写包 | ||
其它软件特性 | 支持telent,ssh等远程登录方式 | 源码 |
支持ftp,tftp,wget等工具实现文件下载与上传 | 源码 | |
支持webserver,内置httpd | 源码 | |
其它busybox自带的工具软件 | 源码 | |
支持tslib对触摸屏进行校准 | 源码 | |
支持uboot及linux中的开机画面定制 | 源码 | |
开机自行运行程序 | 包含在文件系统中 | |
ALSA工具 | 源码 | |
MP3播放程序:madplay | 源码 | |
多媒体播放器:mplayer | 源码 | |
DRM显示驱动测试工具modetest | 源码 | |
CAN测试工具集can-utils | 源码 | |
串口测试程序ttytest | 包含在文件系统中 | |
按钮测试程序input_tst | 包含在文件系统中 | |
frame buffer截图程序gsnap | 包含在文件系统中 | |
远程摄像头查看程序mpg-streamer | 源码,需要选配件支持 | |
物理内存查看工具memtool | 源码 | |
USB 3G/4G网卡拨号程序pppd | 源码 | |
内核模块及测试例程 | 源码 | |

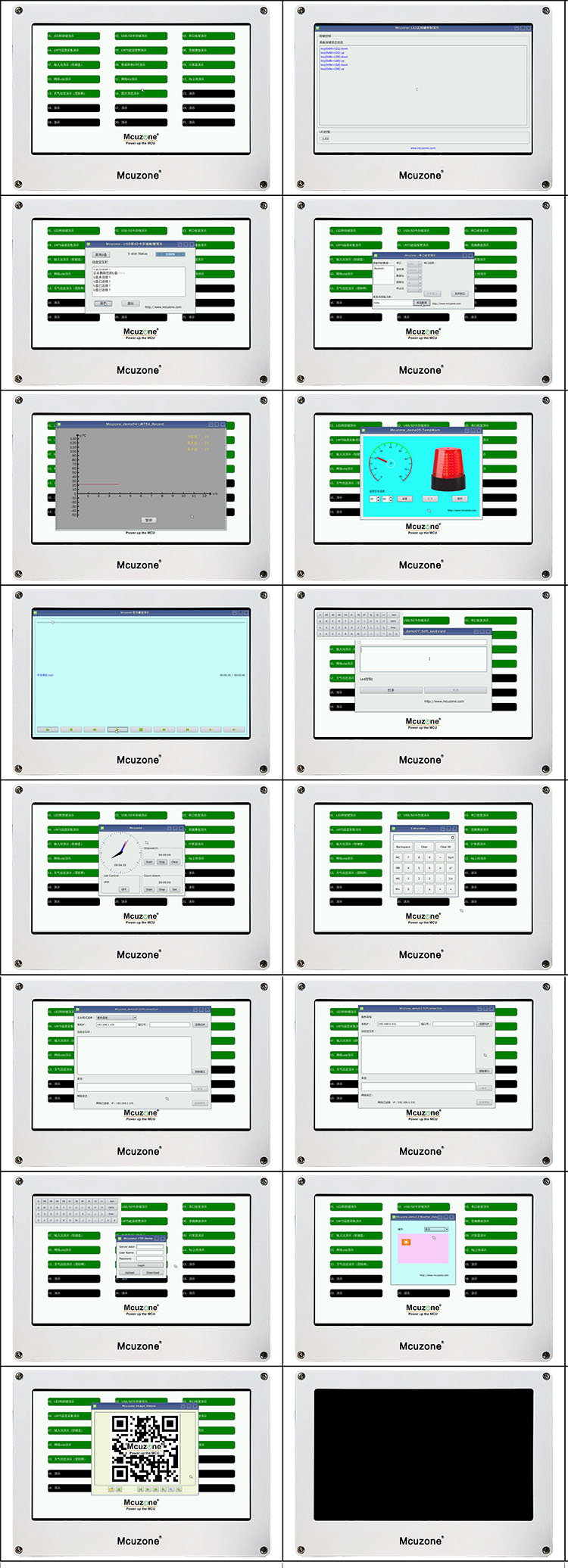

开发板运行Qt程序演示图:
【文档资源】
1,芯片数据手册;
2,核心板规格书;
3,开发板用户手册;
【发货清单】

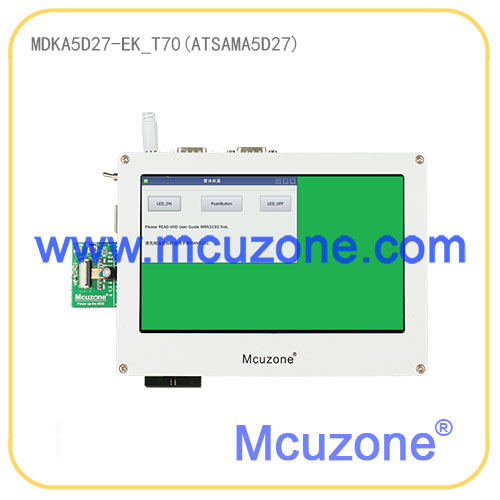

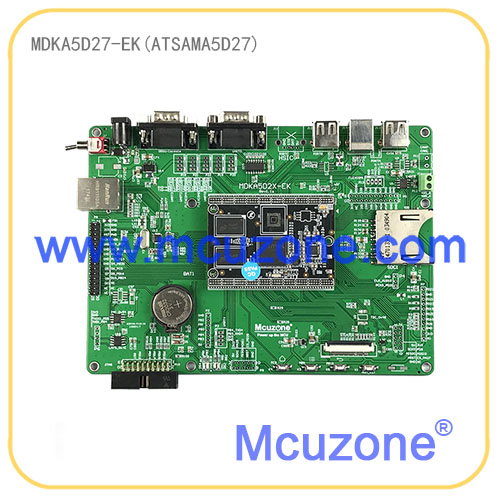

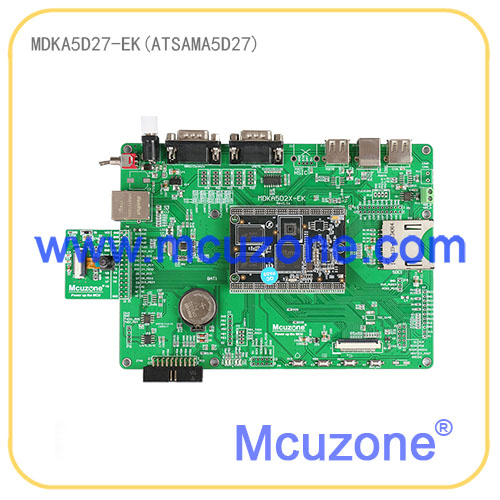

1,MDKA5D27开发板一块(含核心板+底板+7寸1024x600电容屏+OV7725摄像头);
2,资料通过网盘发送
