注意：NAND FLASH具体型号请以实物为准，不同批次可能会采用不同料号，我司确保容量和功能一致。

---

 【产品介绍】

CPU简介：
RK3308是福州瑞芯微Rockchip在2018年初推出的一款高性能四核64位Cortex-A35应用处理器，针对语音交互、音频输入输出处理、数字多媒体应用场景而设计。集成了丰富的音频接口，包括I2S，PCM，TDM，PDM，SPDIF，HDMI ARC等。RK3308支持DDR2/DDR3/3L/LPDDR2，并有一个集成64MB DDR2的RK3308G版本。主要特点有：
1，ARM v8-A架构的四核64位Cortex-A35 CPU，主频高达1.3GHz，配合PMU可支持DVFS动态调频；
2，支持ARM Neon SIMD engine指令加速引擎
3，集成VFP v4硬件浮点协处理器；
4，支持NAND，eMMC，SPI Nor/NAND，SD卡启动；
5，最高支持RGB666的图像输出处理VOP(即LCDC液晶控制器)，注意VOP和MAC有复用冲突；
6，集成Audio Codec，可以直接输出音频(Headphone output)；
7，支持SDIO3.0，可用于外接wifi/BT模组；
8，集成10/100 MAC以太网控制器(与VOP的部分引脚复用)；
9，集成1个高速USB 2.0 OTG和1个高速USB 2.0 HOST
10，3xSPI，4xI2C，5xUART(有较为严重的复用情况，实际可使用数量视外设分配)；
11，ADC以及基于ADC的温度传感器；
12，用于加密应用的OTP存储器；
13，0.65mm球间距的TFBGA355封装；

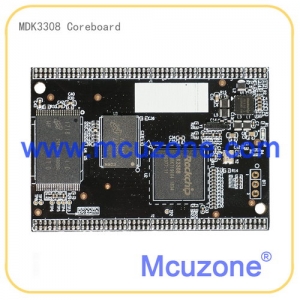

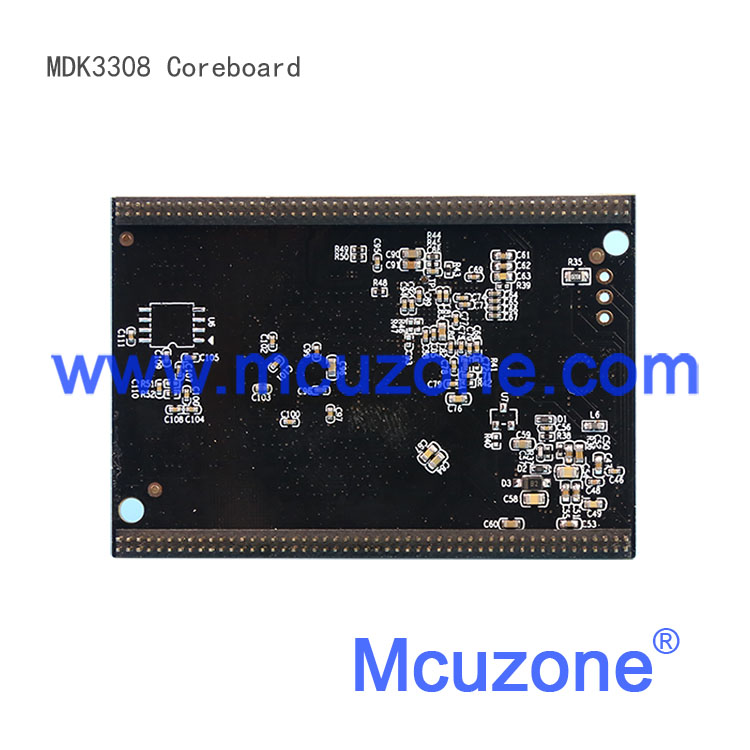

MDK3308核心板基于RK3308主控，配置了512MB DDR3/3L内存(可选配128MB/256MB)，Flash存储器方面则可选4-16GB eMMC，或128/256/512 MB NAND Flash。本配置为512MB DDR3/3L搭配512MB NAND Flash。

---

 【硬件资源】

核心板硬件资源
处理器	RK3308	高达1.3GHz的四核64位Cortex-A35高效内核，ARM V8-A架构
存储器	DDR3/3L	512MB(可选配128MB/256MB)
	eMMC/NAND Flash	8GB eMMC(可选4-16GB eMMC 或128/256/512 MB NAND Flash)
处理器	1.27mm间距，2x50x2插针	总计200脚，引出全部GPIO
供电	5V单一供电	板载RK816-3电源管理芯片
尺寸	45x65mm，1.8mm板厚	6层板，沉金工艺

---

 【软件资源】

1，Linux BSP(瑞芯微原厂叫SDK)可在Github下载：https://github.com/rockchip-linux；
2，一次购买10片以上核心板可联系我们获取已经配置好的虚拟机，目前已经调通VOP(即LCDC液晶屏控制器)、USB主从、USB网卡、wifi|Bt模块(SDIO接口)、SD卡、ADC按键、I2C、UART等接口。注意虚拟机需要分配至少3GB内存，32GB磁盘空间，2核CPU，如果需要编译QT5则内存至少6GB；
3，芯片烧写模式的USB驱动，DriverAssitant，支持Win7/Win8/Win10，32位或64位，请用原版系统(即用微软原版未做修改的安装盘安装的系统)
4，芯片烧写工具软件，AndroidTool，支持Win7/Win8/Win10，32位或64位；
5，串口调试工具软件，SecureCRT，支持Win7/Win8/Win10，32位或64位；

---

 【文档资源】

1，芯片数据手册(包括CPU，内存，存储器，电源管理芯片)；
2，核心板原理图(pdf格式)；
3，核心板规格书(包括尺寸，引脚定义等信息)
4，开发板用户手册(仅供参考，单买核心板无技术支持)；

---

 【发货清单】

1，MDK3308_512MB内存+512MB NAND核心板一块；
2，资料通过网盘发送
