专为树莓派5设计的双232双485串口扩展板

[复制链接]

52

主题

206

帖子

1万

积分

允许发帖

积分
10712
发表于 2024-1-30 15:04:54 | 显示全部楼层 | 阅读模式
关键词:
树莓派5  PCIE  Switch  VL805  TTL  RS232  RS485  串口
概述:

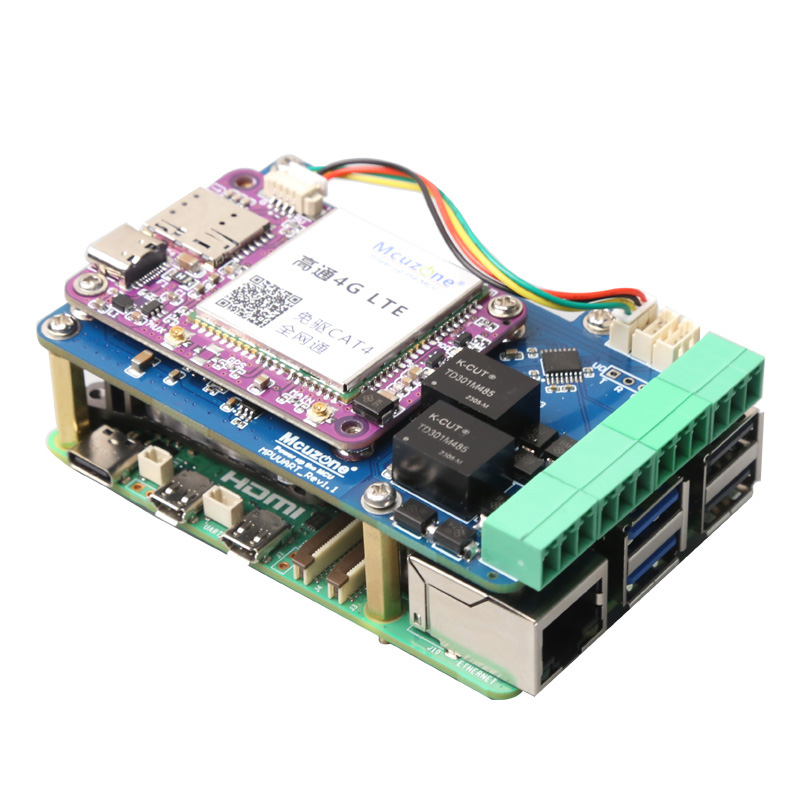

树莓派5具备一个16Pin的PCIE接口,我们可以利用该接口进行多种外设的扩展。这次我们通过PCIE接口搭配PCIE转USB芯片扩展成四路USB接口然后通过CH344Q芯片实现双232双485的扩展。该扩展板在树莓派系统下无需驱动上电后即可自动识别成ttyACM0、ttyACM1、ttyACM2、ttyACM3。其中ttyACM0和3是RS232,ttyACM1和2是RS485。

UART 04.jpg

UART 01.jpg



回复

使用道具 举报

52

主题

206

帖子

1万

积分

允许发帖

积分
10712
发表于 2024-1-30 15:09:50 | 显示全部楼层
本帖最后由 Mcuzone_WXJ 于 2024-1-30 15:10 编辑

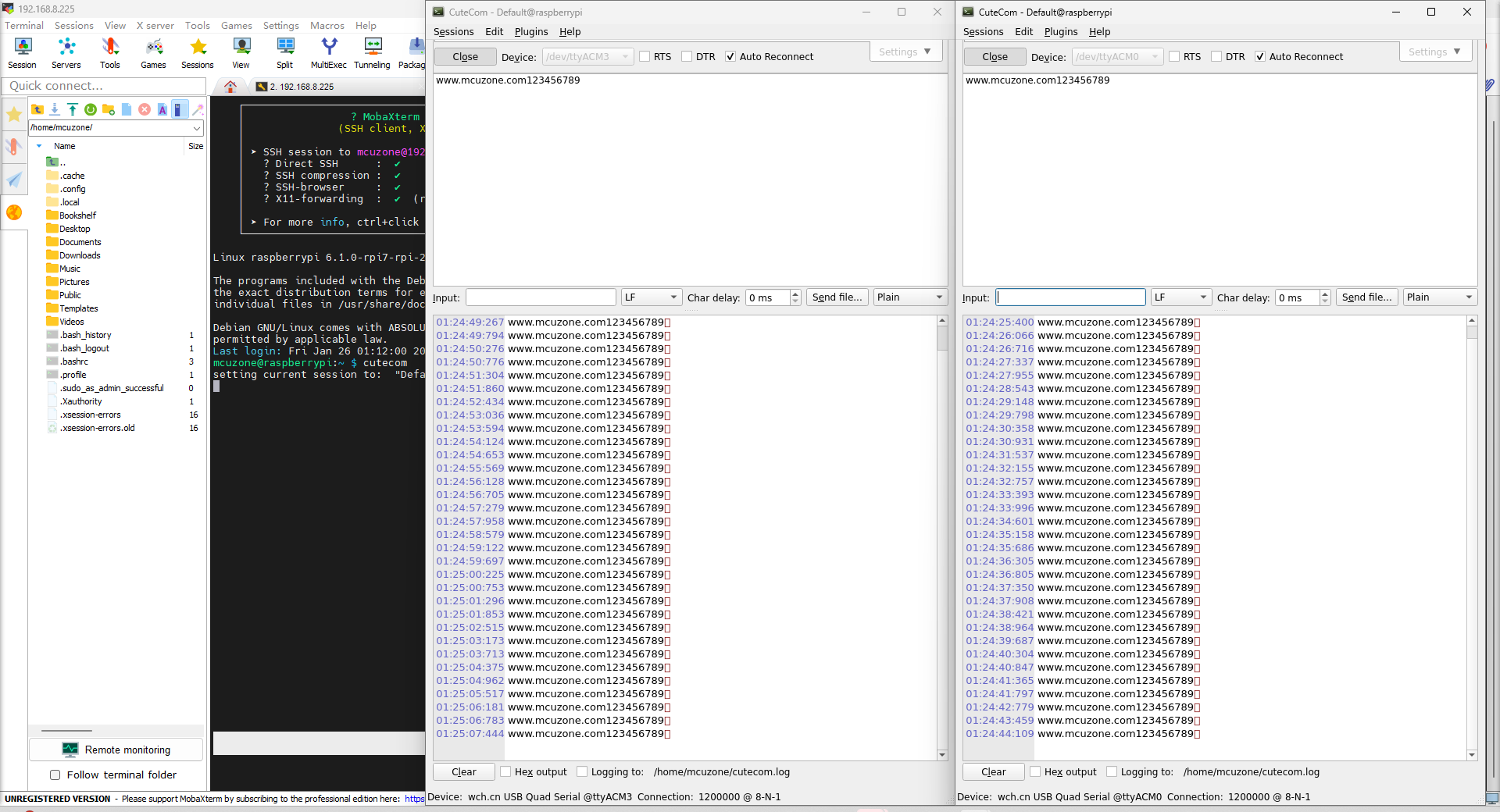

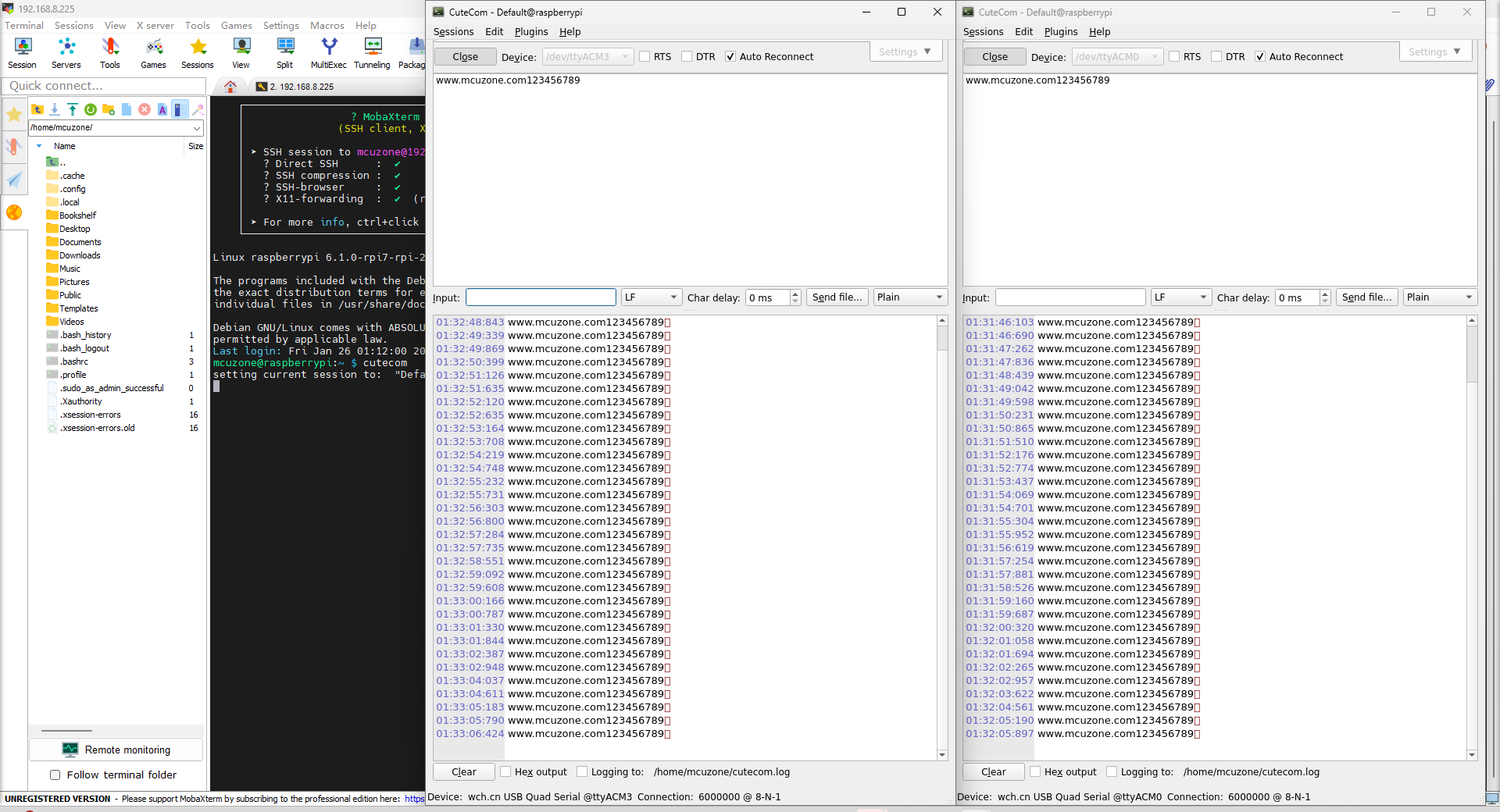

TTL串口:
    波特率最高可到6M




RS232串口:
   波特率最高可到1.2M




RS458串口:
   波特率最高可到1.5M
