专为树莓派5设计的SSD电压电流检测扩展板

[复制链接]

25

主题

129

帖子

1万

积分

允许发帖

积分
10497
发表于 2024-5-15 10:24:07 | 显示全部楼层 | 阅读模式
关键词:
树莓派5   PCIE扩展    Raspberry Pi5    SSD    辅助供电     电压检测     电流检测    功率检测   监测

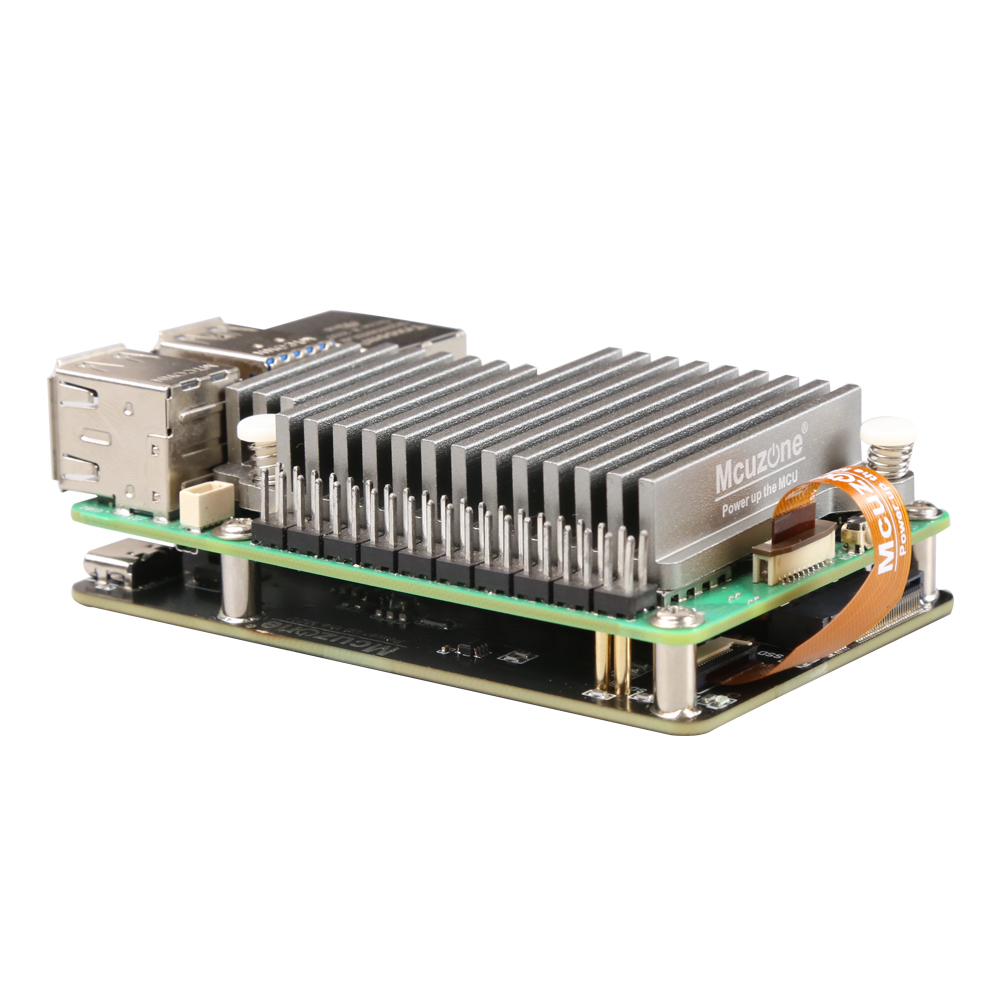

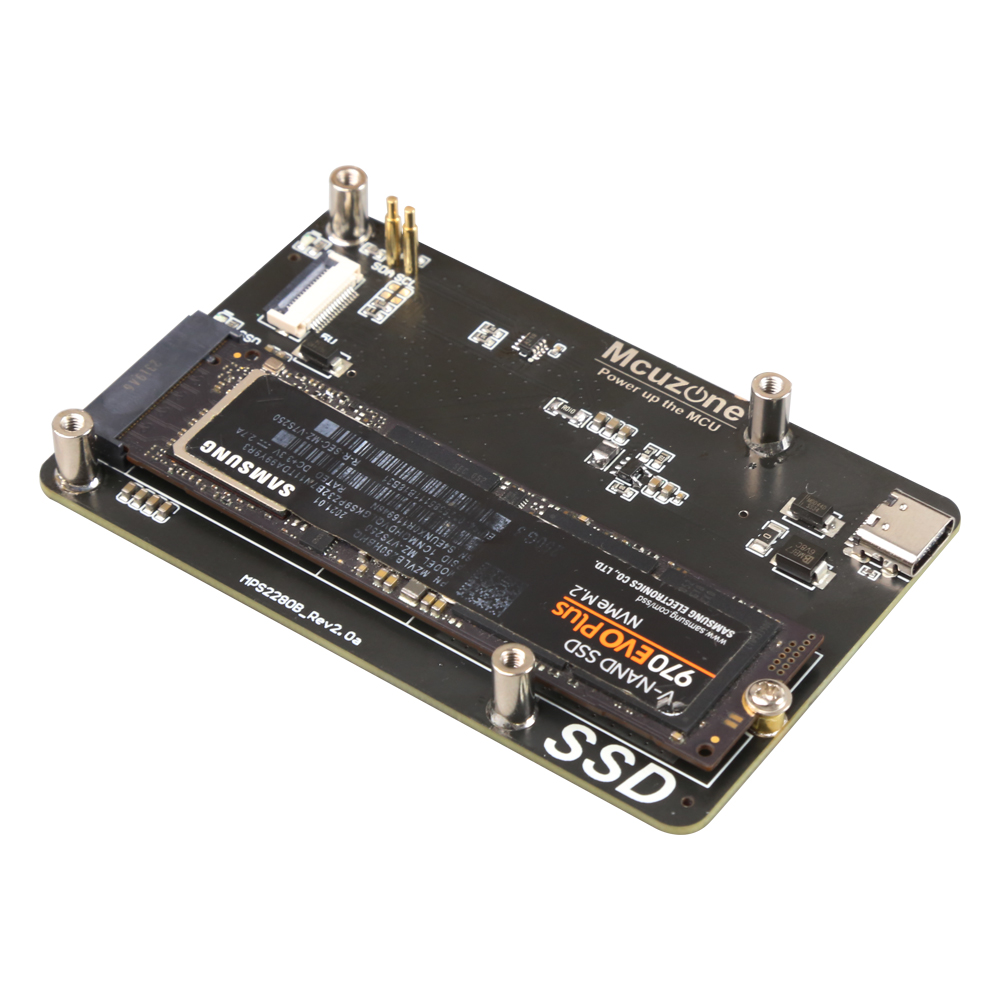

概述:
树莓派5板载一个16Pin的PCIE接口,我们可以通过该接口外挂各种PCIE设备。本扩展板就是专为树莓派5设计的底板安装SSD扩展板,并添加了电压、电流检测功能。SSD可用作数据存储或系统启动。支持2230、2242、2280尺寸SSD。使用本扩展板可以实时检测SSD的电压、电流以及功率等数据。同时,扩展板上拥有Type-C辅助供电口,用户可根据检测数据来决定是否使用外部供电。




回复

使用道具 举报

25

主题

129

帖子

1万

积分

允许发帖

积分
10497
发表于 2024-5-15 10:39:07 | 显示全部楼层
本帖最后由 Mcuzone_ZHZ 于 2024-5-15 14:34 编辑

打开I2C

方法一
在树莓派终端输入sudo raspi-config

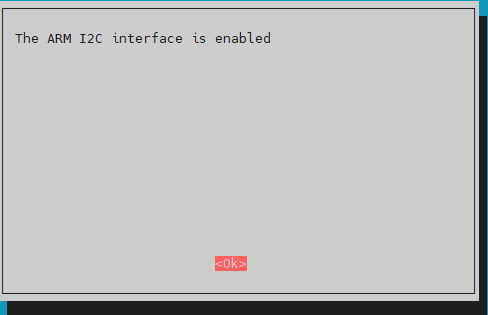

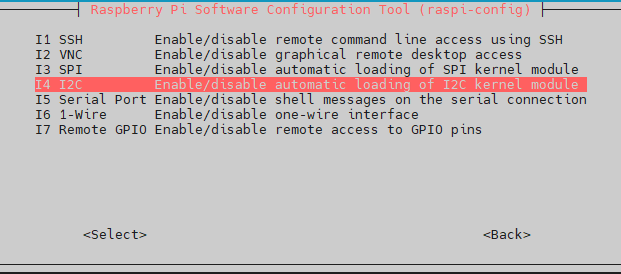

依次选中将I2C打开

打开后将系统重启


方法二

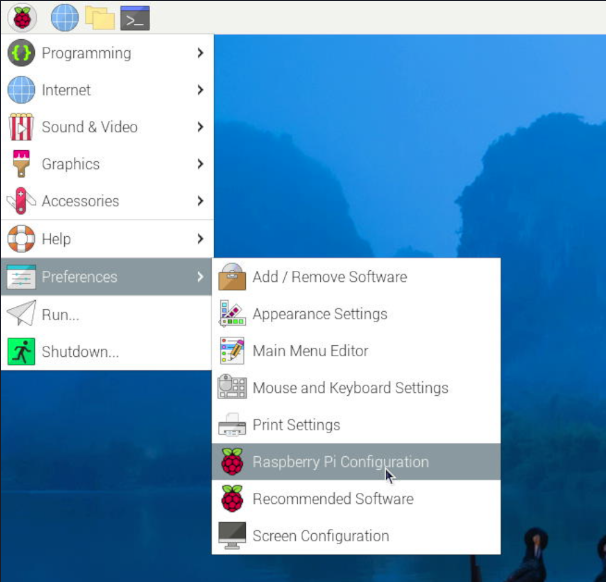

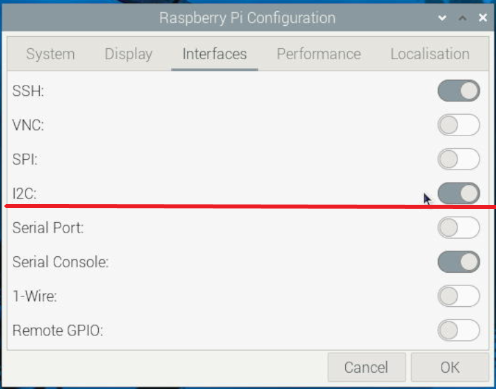

在图形界面下打开


打开后重启系统





回复 支持 反对

使用道具 举报

25

主题

129

帖子

1万

积分

允许发帖

积分
10497
发表于 2024-5-15 10:52:26 | 显示全部楼层
系统重启后将我司提供的Python脚本打开即可实时检测电压电流

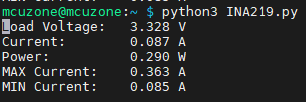

PCIe Gen2下:

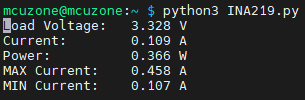

PCIe Gen3下:


回复 支持 反对

使用道具 举报

360

主题

1394

帖子

5915

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
5915
发表于 2024-5-15 14:00:32 | 显示全部楼层
1,验证用的系统版本为2024-03-15 64bit bookworm。
2,无需额外安装python环境,系统已集成。
3,监测的电压和电流是3.3V和SSD的工作电流,如果要将电流换算到5V侧只需除以1.5即可。例:上图MAX电流0.458A,那5V侧的电流大约是305mA。
4,监测频率为10Hz,即0.1秒采样并刷新一次,前3行为当前采样到的值,后两行是自打开python程序后采到的MAX和MIN值。从采样结果可知,受限于树莓派PCIE的X1带宽限制,SSD的实际功耗远低于额定功耗(额定功耗一般3.3V 2A,实际功耗仅为3.3V 500mA),所以绝大多数的常规SSD都不需要额外供电。

注意:由于I2C通讯是以顶针方式连接,有可能存在接触不良的情况,出现此类情况时请清洁顶针头部和树莓派对应插针,并确保顶针对准。
