MDK9G45核心板(AT91SAM9G45)


查看大图

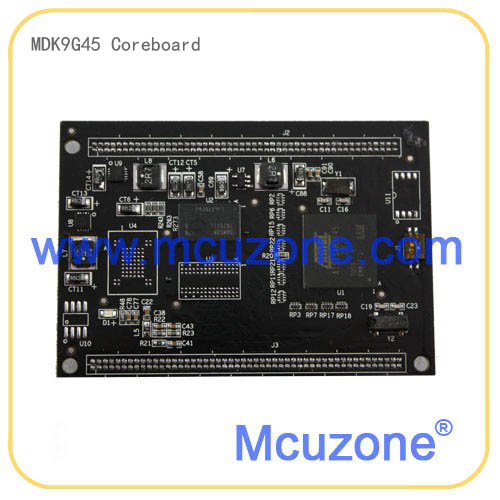

MDK9G45核心板(AT91SAM9G45)

MDK9G45核心板采用AT91SAM9G45设计,板载3.3V,1.8V和1.0V 电源,仅需3.6-6V单电源输入,具备64MB DDR2,128MB NAND,并可选配DATAFLASH。核心板引出200针1.27间距双排接插件。AT91SAM9G45具备丰富的片上资源,其中包括LCD控制器、摄像头接口(ISI)、音频(AC97)、10/100M以太网以及高速USB,2个SDIO,4个USART,2个SPI,2个SSC(I2S),2个TWI(I2C),8通道10位ADC,160个GPIO。

  • 商品编号:110518G45C
  • 商品重量:300.000 克(g)
  • 货  号:110518G45C
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:6
  • 销售价: ¥300.00
购买数量:
  (库存4200)

此板支持从nand flash启动,data flash为选配件

此价格为10片起报价,若下单数量少于10,我们概不发货,请谅解。


【芯片介绍】

AT91SAM9G45具备丰富的片上资源,其中包括LCD控制器、触摸屏控制器(ADC)、摄像头接口(ISI)、音频(AC97)、10/100M以太网以及高速USB(2.0 High Speed),2个SDIO,4个USART,2个SPI,2个SSC(I2S),2个TWI(I2C),8通道10位ADC,160个GPIO。 400MHz的内核加高速外设使得9G45可以理想应用于各类高速数据采集应用甚至消费类应用。9G45的另外一个特点是支持DDR2,不过只具备2个bank信号,使得使用受到一定限制。


【硬件资源】

● AT91SAM9G45,工业级,无铅,324BGA,额定频率400MHz,前端总线133MHz
● 64MB DDR2,并预留第二总线上64MB DDR2,客户可自行焊接使用
● (选配)4MB DataFlash,AT45DB321D,存储系统启动代码
● 128MB NandFlash,存储系统内核和应用程序,可升级为256MB甚至1GB
● 1.27间距,2×50×2,全部GPIO引出


【PCB规格】

53×77mm,6层板设计,大厂出品


 【软件资源】

一,裸机程序(Keil和IAR以及GNU三个平台)

裸机程序/BareMetal Softpack
裸机例程包 ATMEL software package 源码,每个例子均有Keil MDK、IAR EWARM、GCC三个版本的工程
使用Keil MDK编译调试的说明文档 MAN3027
at91bootstrap 源码
ac97-dma 源码,AC97音频编解码
dma-screensaver 源码,液晶屏
emac-lwip 源码,以太网lwip
emac 源码,以太网
emac-uip-helloworld 源码,以太网uip
emac-uip-telnetd 源码,以太网uip telnetd
emac-uip-webserver 源码,以太网uip webserver
fatfs 源码,fatfs文件系统
fatfs-sdcard 源码,SD卡fatfs文件系统
isi 源码,摄像头
iso7816 源码,串口iso7816
lcd 源码,基本液晶屏例子
nandflash 源码,nandflash
norflash 源码,norflash,需特定硬件
pmc-clock 源码,pmc时钟切换
pwm 源码,PWM脉宽调制
rtc 源码,RTC实时时钟
rtt 源码,RTT实时定时器
sdcard 源码,SD卡访问
sdmmc-test 源码,SDMMC测试
spi-dma-dataflash 源码,dataflash读写
spi-slave 源码,spi从设备
tc-capture-waveform 源码,定时器捕获、波形产生
touchscreen 源码,液晶屏触摸
tv-encoder 源码,图片、视频显示,需特定硬件
twi-eeprom 源码, EEPROM读写
twi-slave 源码,TWI从设备
usart-hw-handshaking 源码,USART串口
usart-irda 源码,USART串口红外控制,需特定硬件
usart-serial 源码,USART串口
usart-spi 源码,USART做SPI接口
usart-synchronous 源码,USART同步串口
watchdog 源码,看门狗
getting-started 源码,开发板作为USB存储设备
lcd-slideshow 源码,液晶屏图片显示
usb-device-cdc-serial 源码,USB转串口
usb-device-core 源码,USB基本例子
usb-device-hid-keyboard 源码,USB键盘
usb-device-hid-mouse 源码,USB鼠标
usb-device-hid-transfer 源码,USB hid传输
usb-device-massstorage 源码,U盘

已验证基于KEIL的裸机例子汇总总贴:http://www.mcuzone.com/bbs/read.php?tid=11251

二,linux
● 提供U-Boot源码;
● 提供移植好的Linux 2.6.xx;
● 提供以下驱动源码:
  ◆ 10/100M以太网驱动
  ◆ 2路USB HOST驱动,支持U盘,USB mass storage,USB HID,USB2UART
  ◆ USB Device驱动(USB gadget, 选配)
  ◆ LCD驱动
  ◆ 通用串口驱动
  ◆ 按键驱动
  ◆ Nand Flash对应的MTD驱动
  ◆ jffs2文件系统支持
  ◆ FAT文件系统支持
  ◆ SPI驱动
  ◆ TWI(I2C)驱动
  ◆ 片上RTC驱动
  ◆ SD/MMC卡驱动
  ◆ 无线网卡驱动(选配)
  ◆ 摄像头驱动(选配)

三,wince
● 提供wince6源码BSP;
● 提供以下驱动源码:
  ◆ 10/100M以太网驱动
  ◆ 2路USB HOST驱动
  ◆ USB Device驱动(ActiveSync)
  ◆ LCD驱动
  ◆ 通用串口驱动
  ◆ 按键驱动
  ◆ Nand Flash驱动
  ◆ TWI(I2C)驱动
  ◆ 键盘驱动
  ◆ SPI驱动
  ◆ SD/MMC卡驱动
  ◆ 无线网卡驱动(选配)
● 提供FTP软件;

四,RTOS
● 提供uc/OS II(IAR版本,Micrium提供);;

五,文档
● 提供EK相关器件数据手册;
● 提供核心板原理图(pdf格式);
● 提供用户手册


【发货清单】

  • 核心板一块
  • 光盘一张(同一客户仅发一张)

提问
非会员顾客 说: 12-10-26 20:46
是否为工业级 -40℃~85℃
回答
管理员[xiaoguo]  回复: 12-10-29 19:18
板载除了主cpu,其他flash芯片均为非工业级芯片哦。如果要工业级的,得把flash芯片也升级为工业级芯片即可。
提问
非会员顾客 说: 12-08-02 17:03
问:"请问GCC的版本是哪个?" 答:“我们没有提供的,既然你用GCC,你可以自己去网上下载的。” 板子的介绍:“提供移植好的Linux 2.6.xx;” 既然linux需要gcc编译,你们用的是什么版本呢?
回答
管理员[xiaoguo]  回复: 12-08-02 21:18
gcc版本是4.5.2
提问
非会员顾客 说: 12-07-31 13:24
请问GCC的版本是哪个?
回答
管理员[xiaoguo]  回复: 12-08-01 11:19
我们没有提供的,既然你用GCC,你可以自己去网上下载的。
提问
非会员顾客 说: 11-10-20 14:00
引脚图能发给我看看吗,设计的时候需要,谢谢!
回答
管理员[xiaoguo]  回复: 11-10-20 22:29
你好,引脚定义链接:http://www.mcuzone.com/DOWN/Software.asp?ID=10000462
