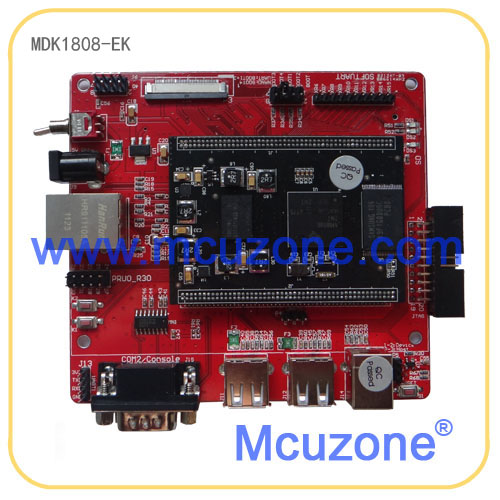

MDK1808-EK开发板,基于TI的AM1808,456MHz ARM9,128MB DDR2(不含LCD)


查看大图

MDK1808-EK开发板,基于TI的AM1808,456MHz ARM9,128MB DDR2(不含LCD)

MDK1808-EK开发板基于MDK1808核心板,采用TI的456MHz ARM9芯片AM1808设计,具备128MB DDR2(FSB 150),128MB(可升级为256MB或1GB) NAND。核心板引出200针1.27间距双排接插件,全部GPIO引出。底板具备以太网、USB HOST、USB Device、SD、LED、KEY、JTAG、UART、SoftUART、GPIO引出。

  • 商品编号:111007MDK1808
  • 商品重量:500.000 克(g)
  • 货  号:111007MDK1808
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:9
  • 销售价: ¥499.00
购买数量:
  (库存5498)

Android 2.2(Froyo) Ready!

技术支持时间为半年,技术支持限裸机和Linux及Wince三选一。

如果使用linux的,需要有一定的linux基础知识,此板不适合没有linux基础或没有linux开发经验的用户,我们不做入门级指导和相关二次开发的技术支持,谢谢配合!


【硬件资源】

核心板硬件资源
处理器 AM1808,16KB I cache,16KB D cache,64KB ROM,128KB SRAM
额定频率375/456MHz,BGA361封装
存储器 DDR2 128MB DDR2(FSB 150)
NAND FLASH 128MB NAND FLASH(可升级为256MB或1GB)
接口 1.27mm间距,2×50×2插针引出 200pin双排接插件,全部GPIO引出
电源输入 板载3路高效DC-DC 3.6V-6V输入
尺寸 70×50mm 六层板,上市大厂精工制作

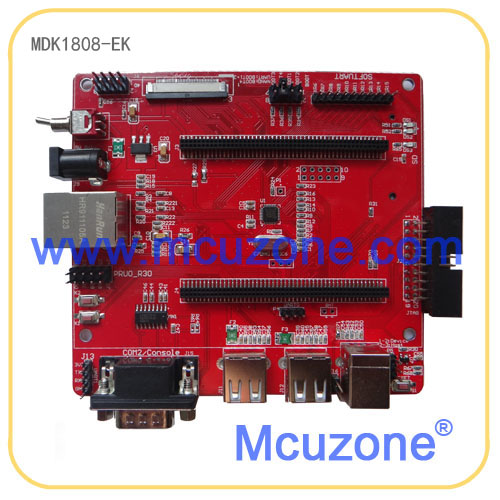

开发板硬件资源
调试接口 JTAG接口 20pin,2.54mm间距JTAG接口
外设接口 USB HOST接口 1路USB1.1接口,1路USB OTG接口
USB Device 1路,USB OTG接口
SD卡接口 1路,带卡座,不送卡
10/100M自适应以太网 1路
RS232调试串口 1路
SoftUART接口
TTL串口 2路
液晶屏接口 1路,标配4.3寸480272 TFT LCD,电阻触摸屏
SPI接口 插针引出
I2C接口 插针引出
PRU接口 引脚引出
人机接口 复位按键 1路
用户按键 2路
用户LED 2盏
电源 电源指示灯 1盏
电源开关 1个
电源输入 1路,5V DC输入
尺寸 111×102mm 2层板

MDK1808-EK开发板基于MDK1808核心板,采用TI的456MHz ARM9芯片AM1808设计,具备128MB DDR2(FSB 150),128MB(可升级为256MB或1GB) NAND。核心板引出200针1.27间距双排接插件,全部GPIO引出。底板具备以太网、USB HOST、USB Device、SD、LED、KEY、JTAG、UART、SoftUART、GPIO引出。

支持从NAND Flash启动


【核心板PCB规格】

70×50mm,6层板设计,大厂出品


 【软件资源】

一,裸机程序
提供IAR平台下的演示例子

二、Linux

Linux系统
(提供虚拟机,2.6.37内核版本)
Linux开发环境 arm-none-linux-gnueabi- (gcc 4.6.1) 默认支持armv5指令集,适配ARM926ej-s,大厂推荐使用
虚拟机中的默认工具链 避免用户花额外时间自行搭建环境
虚拟机使用手册 提供文档
虚拟机版本 ubuntu 11.10
Linux烧写及测试参考文档 提供文档
UBL 版本:2.36 源码
提供编译环境 避免用户编译复杂的相关依赖包
提供编译说明 提供文档
支持DDR2内存,处理器456MHz,DDR2 150MHz 128MB DDR2
支持从nand flash加载,启动 可以支持1GB SLC NAND
可以支持从nor flash加载,启动 开发板上无NOR flash硬件
u-boot 版本:2010.12
提供编译说明 提供文档
支持NAND Flash启动,支持1GB SLC NAND
支持将环境变量保存在NAND
支持RMII及MII的网络PHY配置
支持通过网络tftp方式下载文件到内存
支持SD卡,可以从SD卡读取文件到内存
其它标准u-boot功能
Linux kernel 版本:linux-2.6.37
提供编译说明 提供文档
支持NFS/UBIFS/FAT32/JFFS2等格式的文件系统 源码,Linux Boot Logo
片上RTC驱动 源码
LED驱动 源码,gpio-leds,支持不同trigger
NAND控制器驱动,支持ECC 源码
GPIO独立按键驱动 源码,gpio-keys
片上SPI控制器驱动 源码
SPI flash驱动 源码
SPI 电阻屏触摸控制器ADS784x驱动 源码
I2C 控制器驱动 源码
I2C EEPROM驱动 源码
I2C 温度传感器LM75a驱动 源码,需要特定硬件
外部I2C RTC,PCF8563,DS1337等 源码,需要特定硬件
PWM驱动:eCAP,eHRPWM 源码
USB HOST驱动,可以接USBHUB,U盘,键盘,鼠标等 源码
USB摄像头驱动 源码,gspca
USB 以太网卡驱动,方便扩展有线网卡 源码,需要选配件支持
USB WiFi驱动:内核自带 源码,通用wifi驱动,支持某些特定成熟模块
USB device驱动,支持USB 串口,网卡,存储等 源码,需要内核配置
MMC/SD卡控制器驱动 源码
串口驱动 源码
TI VPIF驱动 源码
音频驱动,支持ALSA 源码
USB声卡驱动,支持CM108 源码
片上以太网控制器MAC,支持MII及RMII PHY配置 源码,支持2.x及4.x的板子
USB转串口驱动:CH341,CP2102,FT232等,方便扩展串口 源码
PRUSS驱动,可虚拟8路串口 源码,默认开启了4路虚拟机串口,最高波特率115200bps
PRUSS虚拟串口固件 源码,包含编译工具
处理器动态频率自动调整,动态功耗控制 源码
其它内核自带的标准驱动 源码
Rootfs busybox 版本:1.23.2 源码
使用busybox创建rootfs 提供文档
ubifs介绍及在ARM Linux上的使用 提供文档
ubifs镜像制作工具 虚拟机上已安装,无需用户再编译安装
开发环境指南 参考用的基础rootfs文件夹 虚拟机上可以用于nfs启动板子
使用网络启动开发板的方法 提供文档
板子程序测试方法 提供文档
ROOTFS生成ubi镜像的方法 提供文档
参考烧写包 提供
命令行测试工具 busybox自带工具,命令等 源码
input_tst,按键测试 源码
ttytest,PRU虚拟串口测试 源码
memtool,物理内存查看工具 源码
gsnap,fb截图工具 源码
其它软件特性 支持telent远程登录方式,便于管理 源码
支持ftp,tftp,wget等工具实现文件下载与上传 源码
支持webserver,内置httpd 源码
支持tslib对触摸屏进行校准 源码
开机自行运行程序 源码,脚本
通过PRU支持虚拟串口,最大8个 源码,默认打开4个
多媒体支持 支持本地mp3文件播放 源码
支持播放网络电台 源码
支持wav文件播放 源码
Android 版本:2.2 演示软件包
Android 烧写测试文档 提供文档
开发支持 Linux开发虚拟机,无需自行搭建开发环境, 基于virtualbox的虚拟机镜像,有详细使用文档
用户可专注于自己的应用程序开发
在线知识库 http://www.mcuzone.com/bbs
在线支持,电话支持 400电话:4008-51-8051
QQ用户讨论组 技术支持QQ群:72972810


三,wince

Windows CE
Windows CE BSP版本 Windows CE 6.0 源码,R3版本,基于官方版本0.1,提供虚拟机
Eboot特性 从NAND启动 支持
通过以太网加载镜像 支持
通过NAND加载镜像 支持
串口调试 支持
BSP驱动特性 以太网驱动 源码
LCD显示驱动 源码,支持各类LCD
触摸屏驱动 源码
音频输出驱动 源码
串口驱动 源码
USB Host驱动 源码
USB Device驱动 源码
SPI驱动 源码
PWM驱动 源码
PRU驱动 源码
TWI(I2C)驱动 源码
SD/MMC驱动 源码
LED驱动 源码
NAND驱动 源码
支持的USB外设 USB WIFI 支持,Mcuzone移植,非源码,随选配件提供
USB鼠标 支持
USB键盘 支持
U盘 支持
USB Hub 支持

四,文档

核心板和底板原理图(pdf格式)

用户手册

芯片数据手册


【发货清单】

  • 开发板一块(核心板加底板,不含LCD)
  • 电源一个
  • 串口线一条,网线一条(USB线为选配件)
  • 光盘一张(同一客户仅发一张)

提问
非会员顾客 说: 13-11-13 16:07
請問一下,如果光碟不見了,要到哪裡download呢?
回答
管理员[xiaoguo]  回复: 13-11-14 10:05
联系我们销售咨询:0571-89908193或者 QQ:735148854,或者邮箱 735148854@qq.com
提问
非会员顾客 说: 13-09-14 11:09
您好,这个开发板提供的linux只有2.6.xx吗?有新的3.0或者以上的吗?
回答
管理员[xiaoguo]  回复: 13-09-16 09:22
你好,我们的这个开发板内核是2.6.37,没有新的哦
提问
非会员顾客 说: 13-04-24 15:07
AM1808核心板有没有引出SATA信号线?
回答
管理员[xiaoguo]  回复: 13-04-24 15:42
提问
非会员顾客 说: 12-03-12 17:05
安米電子公司, 您好, 目前我們公司(www.favite.com)使用此 MDK1808-EK開發板, 想跟您請問, 在所附的文件(MAN3202A_mdk1808_linuxtest.pdf, page4)中有提到, 為了支持DDR2, 所使用的UBL和sfh工具是修改過的, 和TI AM1808提供的有所不同. 但產品只有附 UBL 和 sfh tool 的binary檔, 沒有source code, 想拜託請你們能提供改過的UBL和sfh source code, 讓我們修改使用, 多謝!! Robert Chen
回答
管理员[xiaoguo]  回复: 12-03-12 22:16
你好,如果你要修改,你可以直接用ti提供的源码的去修改就可以了。如果你要用现成的,就我们提供的现成就可以用了。
