XMEGA摄像头开发板配2.8寸液晶屏


查看大图

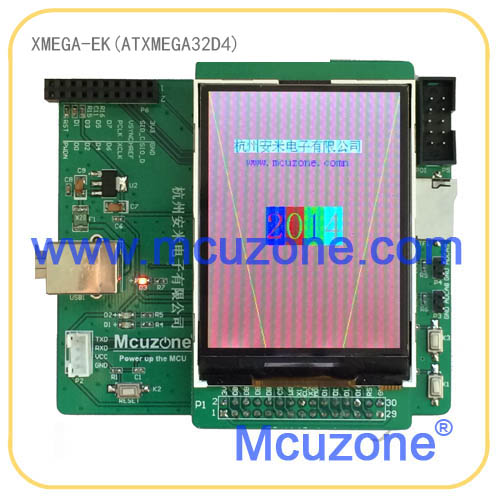

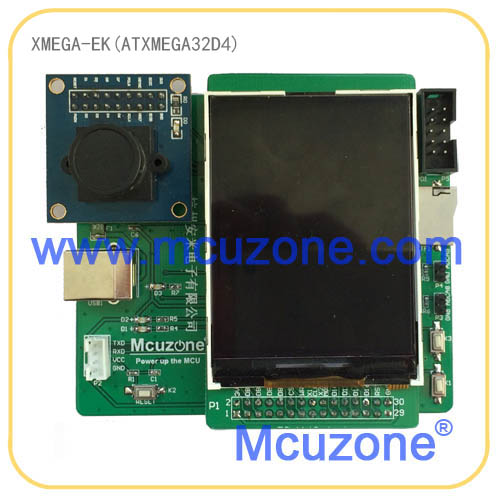

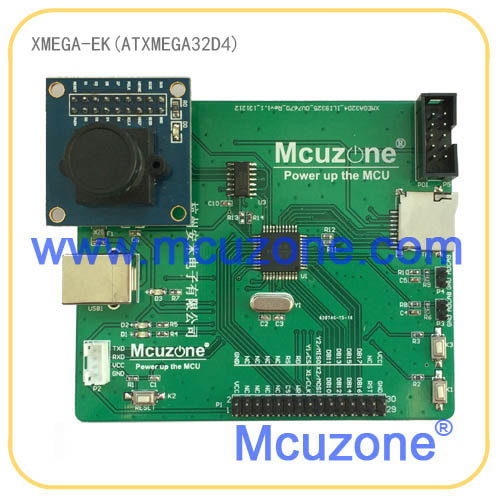

XMEGA摄像头开发板配2.8寸液晶屏

XMEGA摄像头开发板采用ATXMEGA32D4做为控制器,OV7670摄像头模块做为图像输入,2.8寸240×320分辨率TFTLCD做为显示单元,同时板载TF卡,按键,LED,2路ADC,TTL串口,可用于学习XMEGA。

  • 商品编号:140102D4ISI
  • 商品重量:300.000 克(g)
  • 货  号:140102D4ISI
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:3
  • 销售价: ¥199.00
购买数量:
  (库存999)

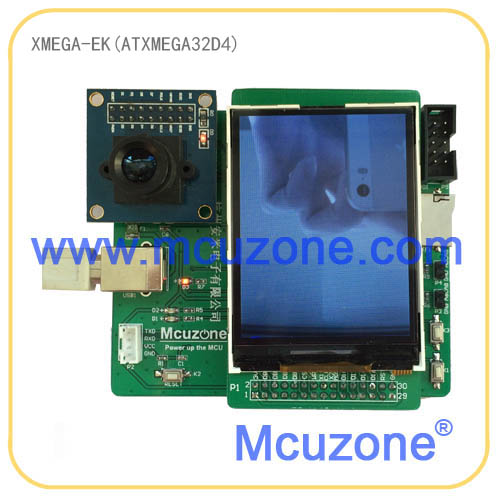

注意:芯片没有Bootloader,需要另外选购仿真器才可开始调试;当前代码仅用于将OV7670的图像投射到液晶屏,帧率为15帧,不能保存图片
注意:标配摄像头和液晶屏,摄像头支持调焦,液晶屏不带触摸屏




【选配件】
XMEGA PDI仿真器


 【产品介绍】

XMEGA摄像头开发板采用ATXMEGA32D4做为控制器,OV7670摄像头模块做为图像输入,2.8寸240×320分辨率TFTLCD做为显示单元,同时板载TF卡,按键,LED,2路ADC,TTL串口,可用于学习XMEGA。

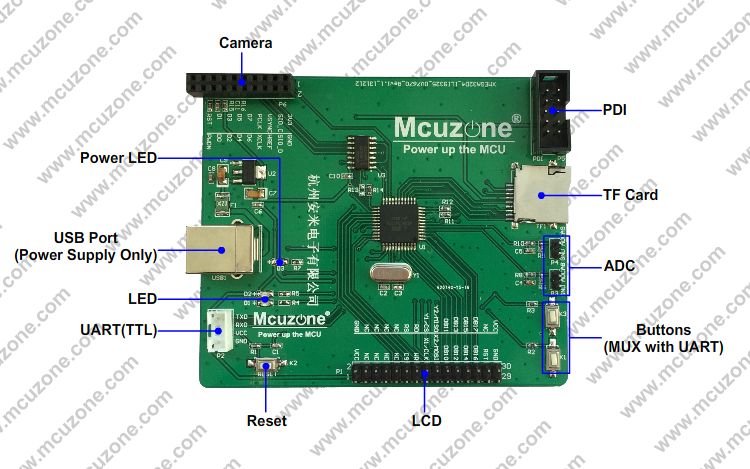

【硬件资源】

  • 采用ATXMEGA32D4,32KB FLASH,4KB SRAM,QFP44封装;
  • 两个LED指示灯;
  • 一个电源指示灯;
  • 两个用户按键;
  • 复位按键;
  • TF卡插座;
  • PDI调试接口(PDI接口针对mkII-CN设计,原装mkII请用单芯线连接);
  • 两路ADC输入;
  • 2.8寸240×320液晶屏接口(8位接口,9325或9328控制器);
  • OV7670摄像头接口;
  • 采用USB供电,板载过流保护电路;
  • 板子尺寸:94mm × 80mm


【软件资源】

点击下列例子,即可查看相应文档!


【发货清单】

  • XMEGA32D4摄像头开发板一块(含2.8寸液晶屏);
  • USB线一条;
  • 光盘一张(同一客户仅发一张);
