技术支持时间为半年，技术支持限裸机和Linux二选一。
如果使用linux的，需要有一定的linux基础知识，此板不适合没有linux基础或没有linux开发经验的用户，我们不做入门级指导和相关二次开发的技术支持，谢谢配合！
【产品简介】

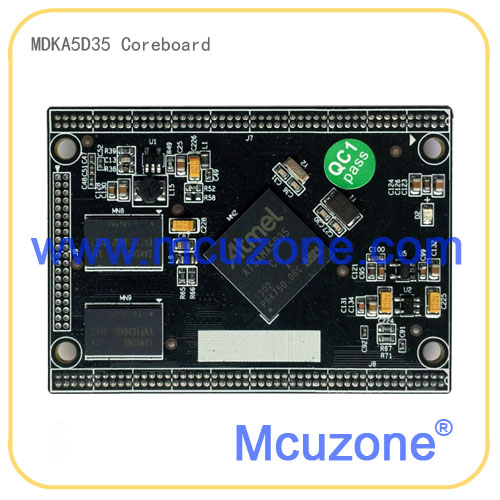

ATSAMA5D35是ATMEL最新推出的Cortex-A5处理器，具有高速USB HOST和Device，百兆以太网，千兆以太网，3个HSMCI，4个USART，2个UART，3个I2C，ISI图像传感器(摄像头)接口，12通道12位ADC等。MDKA5D31核心板具备256MB DDR2，256MB NAND，采用1.27mm间距接插件，其中两边为50×2脚，第三边为20×2脚，全部GPIO引出，预留AT25存储器接口，具备4个3mm直径固定孔。

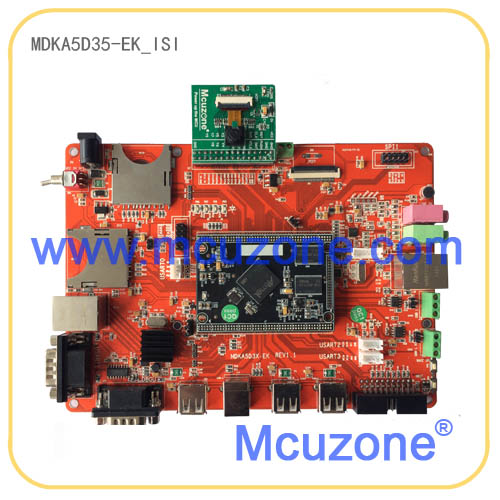

MDKA5D35-EK开发板板载2路SD卡座，1路10/100M以太网，1路10/100/1000M以太网，1路DBGU调试串口，1路RS232串口，音频输出，3路TTL电平串口，2路USB HOST，2路CAN，LM75A温度传感器，1路USB Device和Host复用接口(可配置为Device或者HOST模式)，外部pcf8563实时时钟，JTAG/SWD调试接口，LED，并引出片上12位ADC和SPI以及I2C接口。可选片I2C接口16位ADC芯片ADS1110。
注意：音频电路因缺料未焊接，请以实物为准。
ATSAMA5D3系列处理器主要差异：
| 外设 | SAMA5D31 | SAMA5D33 | SAMA5D34 | SAMA5D35 | SAMA5D36 |
| CAN0, CAN1 | － | － | √ | √ | √ |
| EMAC | √ | － | － | √ | √ |
| GMAC | － | √ | √ | √ | √ |
| HSMCI2 | √ | － | √ | √ | √ |
| LCDC | √ | √ | √ | － | √ |
| TC1 | － | － | － | √ | √ |
| UART0, UART1 | √ | － | － | √ | √ |
【硬件资源】
| 核心板硬件资源 | ||
| 处理器 | ATSAMA5D35 | 主频536MHz，系统总线166MHz（当前软件配置为528MHz，系统总线132MHz），32KB D-cache，32KB I-Cache，160KB ROM,128KB SRAM |
| 存储器 | DDR2 | 32位 256MB DDR2（由2片16位128MB组成） |
| NAND FLASH | 512MB NAND FLASH（可升级至1GB）工业级 | |
| AT25系列 | 预留位置，用户可自行选配 | |
| 接口 | 1.27mm间距，2×50×2+20×2插针引出 | 240pin接插件，全部GPIO引出（第三边40pin默认不焊接） |
| 尺寸 | 46.7×65.7mm，1.8mm厚度 | 六层板，上市大厂精工制作 |
| 开发板硬件资源 | ||
| 调试接口 | JTAG/SWD接口 | 20pin标准JTAG/SWD接口（IAR下使用JTAG接口） |
| 外设接口 | USB PORTA USB 2.0 HighSpeed接口 | 2路，USB Host&Device（注意：由PORTA拆分而来，不可同时使用） |
| USB PORTB USB 2.0 HighSpeed接口 | 1路，USB Host | |
| USB PORTC USB 2.0 HighSpeed接口 | 1路，USB Host | |
| SD卡接口 | 2路 | |
| EMMC模块 | 1路，与1路SD卡复用（预留，默认不焊接） | |
| 10/100M自适应以太网 | 1路，RMII模式 | |
| 10/100/1000M自适应以太网 | 1路，MII模式 | |
| RS232调试串口 | 1路 | |
| 普通RS232串口 | 1路 | |
| TTL串口 | 3路，2.0间距4pin插针 | |
| CAN接口 | 2路 | |
| 音频输入 | 2路，（1路micin，1路linein） | |
| 音频输出 | 1路 | |
| 内部ADC | 6路，2.54间距插针 | |
| 外部ADC | 1路，采用ADS1110芯片（预留，默认不焊接） | |
| RTC | 外部PCF8563实时时钟，纽扣电池座（电池默认不配） | |
| LM75A | TWI（I2C）接口温度传感器 | |
| TWI(I2C)插针 | 1路，2.0间距插针 | |
| ISI接口 | 1路，标配200万像素OV2640摄像头模块 | |
| SPI插针 | 2路，2.54间距插针 | |
| 人机接口 | 复位按键 | 1路 |
| 唤醒按键 | 1路 | |
| 用户按键 | 1路（预留，默认不焊接） | |
| 用户LED | 6盏 | |
| 电源 | 电源指示灯 | 1盏 |
| 电源开关 | 1个 | |
| 电源输入 | 1路,5V DC输入 | |
| 尺寸 | 180×130mm | 2层板 |
| 开发板串口资源 | ||
| 丝印 | 芯片引脚 | 备注 |
| J30 | DBGU (TXD-PB31 RXD-PB30) | RS232 |
| J27 | USART0(TXD-PD18 RXD-PD17) | TTL |
| J29 | USART1(TXD-PB29 RXD-PB28) | RS232 |
| J31 | USART2(TXD-PE26 RXD-PE25) | TTL |
| J32 | USART3(TXD-PE19 RXD-PE18) | TTL |
| J11 | UART0(TXD-PC30 RXD-PC29) | TTL（集成于ISI接口） |
| J11 | UART1(TXD-PA31 RXD-PA30) | TTL（集成于ISI接口） |
注意，核心板只焊接两边接插件，第三边默认不焊接。
【软件资源】
| 裸机程序（IAR和GNU两个平台） ATMEL软件包 | ||
| ADC_ADC12 | 源码，片上12位ADC采集 | 已验证 |
| CAN | 源码，控制局域网通讯 | 已验证 |
| DMA | 源码，DMA传输 | 已验证 |
| Getting-Started | 源码，入门演示例子 | 已验证 |
| PMC_Clock_Switching | 源码，PMC切换时钟演示 | |
| SSC_DMA_AUDIO | 源码，SSC接口音频演示 | 已验证 |
| TWI_EEPROM | 源码，TWI(兼容I2C)接口EEPROM(AT24)，需要选配件支持 | |
| TWI_Slave | 源码，TWI(兼容I2C)接口从机演示 | |
| SYSC | 源码，系统控制 | |
| ISI | 源码，图像传感器接口 | 已验证 |
| FUSE | 源码，熔丝例子 | 已验证 |
| SPI_Slave | 源码，SPI从机模式 | |
| TC_Capture_Waveform | 源码，定时器捕捉波形演示 | 已验证 |
| USART_HW_Handshaking | 源码，USART硬件握手 | |
| USART_SPI | 源码，USART的SPI模式 | |
| USART_Synchronous | 源码，USART的同步模式 | |
| USART_Serial | 源码，USART的串行模式 | 已验证 |
| USART_ISO7816 | 源码，USART的ISO7816模式 | |
| USART_RS485 | 源码，USART的RS485模式 | |
| PWM | 源码，脉宽调制器演示 | 已验证 |
| Periph_Protect | 源码，外设保护 | 已验证 |
| HSMCI_Multimedia_Card | 源码，HSMCI接口读写MMC卡 | |
| HSMCI_SDCARD | 源码，HSMCI接口读写SD卡 | |
| HSMCI_SDIO | 源码，HSMCI接口读写SDIO外设，需要特定硬件 | |
| SMC_NANDFlash | 源码，NAND操作 | 已验证 |
| SMC_NORFlash | 源码，NOR操作，需要选配件支持 | |
| SPI_SerialFlash | 源码，SPI接口的串行FLASH(AT25)，需要选配件支持 | 已验证 |
| EMAC | 源码，百兆网络控制器 | 已验证 |
| EMAC_lwip | 源码，lwIP网络协议 | 已验证 |
| EMAC_uip_helloworld | 源码，基于uip的helloworld | 已验证 |
| EMAC_uip_telnetd | 源码，基于uip的telnetd | 已验证 |
| EMAC_uip_webserver | 源码，基于uip的webserver | 已验证 |
| GMAC | 源码，GMAC千兆网控制器 | 已验证 |
| GMAC_lwip | 源码，千兆网卡lwip协议 | 已验证 |
| GMAC_uip_helloworld | 源码，基于uip的helloworld | 已验证 |
| GMAC_uip_telnetd | 源码，基于uip的telnetd | 已验证 |
| GMAC_uip_webserver | 源码，基于uip的webserver | 已验证 |
| USB_AUDIO_looprec | 源码，USB音频，回环录音 | 已验证 |
| USB_AUDIO_Speaker | 源码，USB音频，扬声器输出 | 已验证 |
| USB_CDC_Serial | 源码，USB的CDC串口例子 | |
| USB_Core | 源码，USB内核 | 已验证 |
| USB_HID_AUD | 源码，HID类的AUD | 已验证 |
| USB_HID_Keyboard | 源码，HID类的键盘 | 已验证 |
| USB_HID_Mouse | 源码，HID类的鼠标 | 已验证 |
| USB_HID_MSD | 源码，HID类的MSD | 已验证 |
| USB_HID_Transfer | 源码，HID类的传输 | 已验证 |
| USB_IAD_CDC_AUD | 源码，USB复合设备，CDC + Audio | 已验证 |
| USB_IAD_CDC_HID | 源码，USB复合设备，CDC + HID | 已验证 |
| USB_IAD_CDC_MSD | 源码，USB复合设备，CDC + MSD | 已验证 |
| USB_Massstorage | 源码，USB存储设备 | |
| USB_IAD_CDC_CDC | 源码，USB复合设备，CDC + CDC | 已验证 |
裸机例子我们有验证过的汇总如下：http://www.mcuzone.com/bbs/read.php?tid=10881
The software package includes the following libraries:
- Libraires
- libchip_SAMA5D3x
- libboard_SAMA5D3x-ek
- libnandflash
- libpmecc
- libsdmmc
- libspiflash
- libstoragemedia
- usb
| UCOSII/UCOSIII | IAR EWARM 6.x | 源码（选配） |
| Linux 系统 | ||
| 交叉编译工具 | arm-vfpv4-linux-gnueabi- (gcc 4.7.2) | 独家提供，支持硬件VFP加速，提升性能 |
| arm-vfpv4-eabi- (gcc 4.7.2) | 用于编译Linux相关代码 | |
| Bootstrap | 版本：3.5.4 | |
| 支持从nand flash加载，启动 | 源码 | |
| 支持从data flash加载，启动 | 源码，随选配件提供 | |
| 支持从serial flash 加载，启动 | 源码，随选配件提供 | |
| 支持从SD卡加载，启动 | bin文件，用于烧错代码时恢复SAM-BA状态 | |
| 支持直接加载并启动Linux内核 | 源码，用于快速启动 | |
| u-boot | 版本：2012.10 | |
| 支持NAND Flash启动 | 源码 | |
| 支持SD卡启动 | 源码 | |
| 支持Data Flash启动 | 源码，随选配件提供 | |
| 支持Serial Flash启动 | 源码，随选配件提供 | |
| 支持gpio测试，方便快速确认板子连接，便于量产检测 | 源码 | |
| Linux kernel | 版本：linux-3.6.9 | |
| 支持NFS/UBIFS/FAT32/JFFS2等格式的文件系统 | 源码 | |
| 片上WDT | 源码 | |
| 片上RTC驱动 | 源码 | |
| LED驱动 | 源码 | |
| NAND控制器驱动，支持硬件ECC | 源码 | |
| GPIO独立按键驱动 | 源码 | |
| 片上SPI控制器驱动 | 源码 | |
| ENC28J60驱动 | 源码，随选配件提供 | |
| SPI 用户模式驱动，用于控制外部SPI液晶屏 | 源码，随选配件提供 | |
| SPI data flash驱动 | 源码，随选配件提供 | |
| I2C控制器驱动 | 源码 | |
| I2C EEPROM驱动 | 源码，随选配件提供 | |
| I2C 用户模式驱动i2c-dev，用于控制外部段式液晶屏 | 源码，随选配件提供 | |
| I2C ADC，ADS1110驱动 | 源码，随选配件提供 | |
| I2C 温度传感器LM75A驱动 | 源码 | |
| 外部I2C RTC，PCF8563 | 源码 | |
| PPP拨号连接的支持（3G) | 源码，随选配件提供 | |
| USB HOST驱动，可以接U盘，键盘，鼠标等 | 源码 | |
| USB摄像头驱动 | 源码，随选配件提供 | |
| USB 以太网卡驱动，方便扩展有线网卡 | 源码，随选配件提供 | |
| TVP5150 视频解码器驱动 | 源码，随选配件提供 | |
| USB WiFi驱动：支持RT3070，MT7601等新模块 | 源码，随选配件提供 | |
| USB device驱动，支持USB 串口，网卡，存储等 | 源码 | |
| SD卡驱动 | 源码 | |
| 多串口驱动 | 源码 | |
| 片上加密硬件模块驱动 | 源码 | |
| 音频驱动 | 源码，需要特定硬件支持 | |
| 片上百兆以太网控制器MAC | 源码 | |
| 片上千兆以太网控制器MAC | 源码 | |
| USB转串口驱动：CH341,CP2102,FT232等，方便扩展串口 | 源码，随选配件提供 | |
| CAN网络驱动 | 源码 | |
| OV2640 摄像头驱动 | 源码 | |
| Rootfs | busybox 版本：1.21.1 | 源码 |
| 使用busybox创建rootfs | ||
| ubifs镜像制作工具 | 已安装，无需用户再编辑 | |
| 命令行测试工具 | ttytest | 源码 |
| input_tst | 源码 | |
| CAN测试命令行程序 | 源码 | |
| CH452数码管显示模块测试程序 | 源码，随选配件提供 | |
| PCF8562段式液晶屏测试程序 | 源码，随选配件提供 | |
| LED测试程序 | 源码 | |
| MEMTOOL内存测试工具 | 源码 | |
| OV2640测试程序 | 源码 | |
| 其它软件特性 | 支持telent，ssh等远程登录方式，编译管理 | 源码 |
| 支持ftp，tftp，wget等工具实现文件下载与上传 | 源码 | |
| 支持webserver，内置httpd | 源码 | |
| 支持SD卡启动，支持烧写失败后通过SD卡恢复 | 方案演示 | |
| 开机自行运行程序 | 源码，脚本 | |
| 多媒体支持 | 支持本地mp3文件播放 | 源码 |
| 支持播放网络电台 | 源码 | |
| 支持wav文件播放 | 源码 | |
| 支持网络方式查看摄像头 | 源码 | |
| Android 4.2.2 | ||
| Android | 版本：4.2.2 | 完整Android编译环境 |
| Android bootstrap | 源码 | |
| Android Kernel | 源码 | |
| Android System | 源码 | |
【文档资料】
文档资料
文档资料(pdf格式)
MAN3050：在IAR上调试SAMA5D3X例程
用于演示在IAR平台调试SAMA5D3X裸机例程
MAN3048：MDKA5D3X核心板规格书
用于介绍核心板的尺寸和引脚定义以及注意事项
MAN3094：使用基于VirtualBox虚拟机镜像(SAMA5D3X)
用于介绍虚拟机软件的安装和虚拟机的使用
MAN3049：MDKA5D3X-EK开发板基于linux测试手册
用于介绍开发板外设测试
MAN3051：MDKA5D3X-EK开发板uCOSIII调试指南
用于IAR的uCOSIII调试演示
原理图
PDF格式，包括核心板原理图和底板原理图
芯片数据手册
板载主要芯片的数据手册
【发货清单】
- MDKA5D35-EK-ISI开发板一块（核心板＋底板+摄像头）
- 5V 1.5A电源一个
- USB线一条
- 交叉串口线一条
- 千兆网线和百兆网线各一条
- 光盘一份（含原理图，用户手册，虚拟机，软件资源，数据手册等）
