提供FreeRTOS，MQX，uc/OS这三种实时操作系统！
提供USB Host Bootloader, 即通过K60的USB HOST外接U盘实现程序升级!(提供源码但无技术支持, 且出厂并未写入该bootloader, 即用户需要自行准备仿真器)



---

【产品简介】

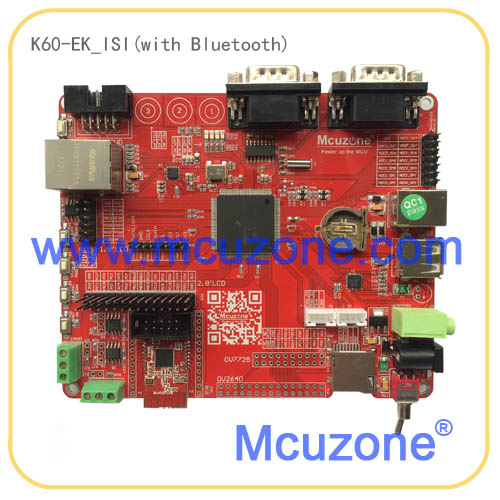

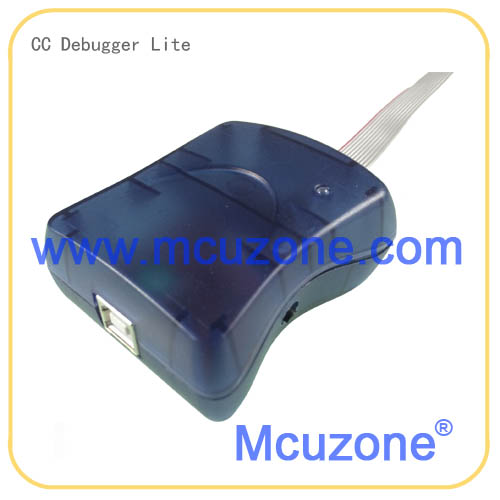

K60-EK_BT4开发板基于Kinetis系列ARM Cortex-M4的微控制器MK60DN512ZVLQ10。具备SGTL5000音频输出、TF卡、双CAN、双RS232、10/100M以太网、USB HOST和Device、4个机械按键、4个LED、3个触摸按键、LM75A温度传感器，标配CC2541F256蓝牙4.0 BLE模块，CC Debugger Lite仿真器，蓝牙4.0 BLE USB Dongle

---

【CPU性能】

●  ARM Cortex-M4处理器，运行频率高达100MHz
●  ARM Cortex-M4内置嵌套向量中断控制器（NVIC, AWIC）
●  高达512KB片内Flash程序存储器
●  片内SRAM：128KB SRAM
●  16路通道的通用DMA控制器
●  串行接口：
　　　－以太网MAC带RMII和MII接口和特定的DMA控制器
　　　－USB 2.0全速Device/Host/OTG控制器；
　　　－6个UART
　　　－2个CAN控制器
　　　－3个SPI控制器
　　　－1个I2S控制器
　　　－2个I2C总线接口
　　　－SDHC接口

●  其它外设：
　　　－100个通用I/O（GPIO）管脚
　　　－16位模数转换器（ADC），支持单端和差分
　　　－12位数模转换器（DAC）
　　　－PWM
　　　－RTC
　　　－2路模拟比较器
　　　－温度传感器
　　　－电容触摸控制器
　　　－浮点运算单元
●  标准的JTAG测试/调试接口，可与现有的工具兼容。Serial Wire调试和Serial Wire跟踪端口选项；
●  单个3.3V电源（1.71V～3.6V）；
●  可采用144脚LQFP封装（14×14×1.4mm）。

---

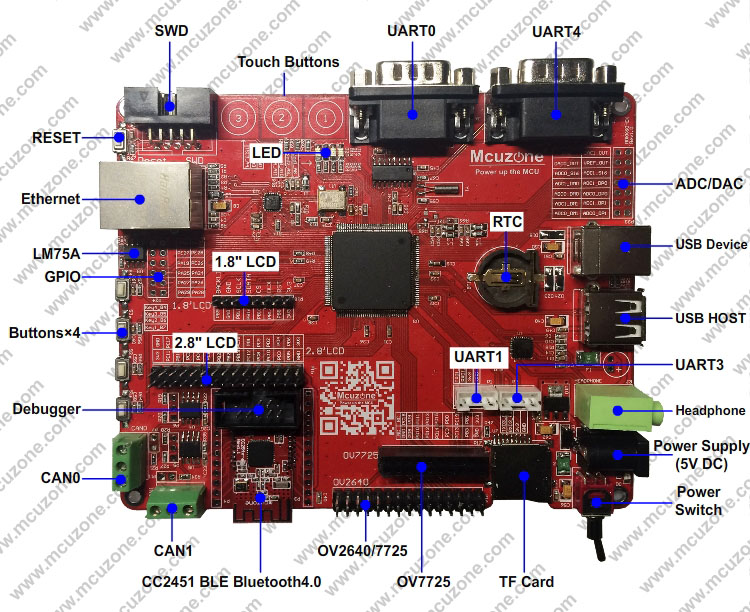

【硬件资源】

● CPU：K60DN512ZVLQ10，100MHz Cortex-M4
● 时钟电路：板载50MHz有源时钟
● 调试接口：SWD，不支持JTAG模式
● 用户接口：4个LED指示灯，4个物理按键，3个触摸按键
● 电源：USB和外部输入双电源接口设计
● 显示接口：（选配可配2.8寸320×240 TFT LCD可带触摸，或1.8寸128*160TFT LCD)
● USB电路：独立的USB HOST和USB Device接口
● 存储器接口：SDHC接口的TF卡槽(卡为选配件)
● 通讯接口：两路RS232，两路CAN，两路TTL电平串口，一路10/100M以太网，一路配BLE蓝牙4.0通讯模块
● 传感器：板载LM75A温度传感器
● 摄像头：(选配）
● 其他资源：引出部分GPIO引脚，引出所有片上ADC、DAC引脚

---



【软件资源】

● 测试程序(Mcuzone提供，基于Keil 4.71，源码)

【裸机例程】
001MDKK60_ISI_GPIO输出控制
002MDKK60_ISI_GPIO输入控制
003MDKK60_ISI_通过封装好的LED构件控制LED
004MDKK60_ISI_通过封装好的KEY构件控制按键
005MDKK60_ISI_WatchDog看门狗
006MDKK60_ISI_初始化调试串口，并输出信息
007MDKK60_ISI_自定义串口轮询方式输出信息
008MDKK60_ISI_自定义串口中断方式输出信息
009MDKK60_ISI_串口轮询接收，并返回接受的数据
010MDKK60_ISI_串口中断接收，并返回接收的内容
011MDKK60_ISI_外部GPIO中断，翻转LED
012MDKK60_ISI_RTC实时时钟串口输出输出
013MDKK60_ISI_片上FTM产生PWM波
014MDKK60_ISI_片上PIT中断
015MDKK60_ISI_ADC，串口输出AD值
016MDKK60_ISI_内部温度ADC转换，串口输出温度值
017MDKK60_ISI_片上Flash读写实验
018MDKK60_ISI_LPTMR低功耗脉冲计数
019MDKK60_ISI_DMA数据转移实验
020MDKK60_ISI_串口DMA发送内容
021MDKK60_ISI_SDHC接口驱动TF卡
022MDKK60_ISI_SDHC接口带FAT32文件系统驱动TF卡
023MDKK60_ISI_记录，生成csv表格文件到TF卡
024MDKK60_ISI_解码tf卡中的BMP格式图像文件，显示到2.8寸液晶屏上(选配件，仅随2.8寸液晶屏发布)
025MDKK60_ISI_总线驱动TFT-LCD_T28液晶屏显示(选配件，仅随2.8寸液晶屏发布)
026MDKK60_ISI_ucGUI例子演示，带触摸(选配件，仅随2.8寸液晶屏和触摸屏选配件发布)
027MDKK60_ISI_BMP图片解码显示(选配件，仅随2.8寸液晶屏发布)
028MDKK60_ISI_CAN回环
029MDKK60_ISI_LM75A_I2C软件硬件
030MDKK60_ISI_ov7725_T18_SPILCD(选配，仅随1.8寸液晶屏选配件和OV7725模块发布)
031MDKK60_ISI_LCD记录LM75a的温度信息制图(选配件，仅随2.8寸液晶屏发布)
032MDKK60_ISI_ADS7843_SPI_触摸画图(选配件，仅随2.8寸液晶屏和触摸屏选配件发布)
033MDKK60_ISI_串口游戏俄罗斯方块（IAR）
034MDKK60_ISI_蓝牙串口转RS232
035MDKK60_ISI_OV7725_T28_TFTLCD(选配件，仅随2.8寸液晶屏发布)
036MDKK60_ISI_裸机例程在IAR下的工程范例
037MDKK60_ISI_T18_SPILCD_TEST(选配，仅随1.8寸液晶屏发布)

【Keil以太网例程】
001 K60_ISI_SMTP_demo
002 K60_ISI_Http_demo
003 K60_ISI_FTP_demo
004 K60_ISI_Http_upload_demo
005 K60_ISI_DNS_demo

【MQX例程】
001_MQX_MDKK60_ISI_播放SD卡上的MP3
002_MQX_MDKK60_ISI_网络转串口
003_MQX_MDKK60_ISI_HMI触摸按键_普通按键_LED
004_MQX_MDKK60_ISI_access_usr
005_MQX_MDKK60_ISI_usermode
006_MQX_MDKK60_ISI_watchdog
007_MQX_MDKK60_ISI_timer
008_MQX_MDKK60_ISI_rtc
009_MQX_MDKK60_ISI_hwtimer
010_MQX_MDKK60_ISI_log
011_MQX_MDKK60_ISI_Hello
012_MQX_MDKK60_ISI_flashx
013_MQX_MDKK60_ISI_gpio
014_MQX_MDKK60_ISI_cplus
015_MQX_MDKK60_ISI_isr
016_MQX_MDKK60_ISI_event
017_MQX_MDKK60_ISI_adc
018_MQX_MDKK60_ISI_tfs
019_MQX_MDKK60_ISI_RTCS_socket_Demos
020_MQX_MDKK60_ISI_httpsrv

【ucOS例程】
001 TFT-LCD_T28_触摸_ucGUI_ucOS_综合应用(选配件，仅随2.8寸液晶屏发售，触摸功能需要再选配触摸屏)

【CC2541蓝牙模块演示例程】
【CC254x裸机例程】(仅提供程序，实验需要用户自己搭建硬件环境，模块全IO引出)
1.点亮第一个LED
2.按键
3.外部中断
4.定时器T1(查询方式)
5.定时器T3(中断方式)
6.AD控制(自带温度计)
7.睡眠唤醒--中断唤醒
8.睡眠唤醒--定时器唤醒
9.看门狗

【Keyfob演示例子】，即通过iphone 4S/5/5S手机安装TI的MultiTool应用程序可控制K60板上LED，并在按下K60板上按键的时候手机APP上有相应指示；

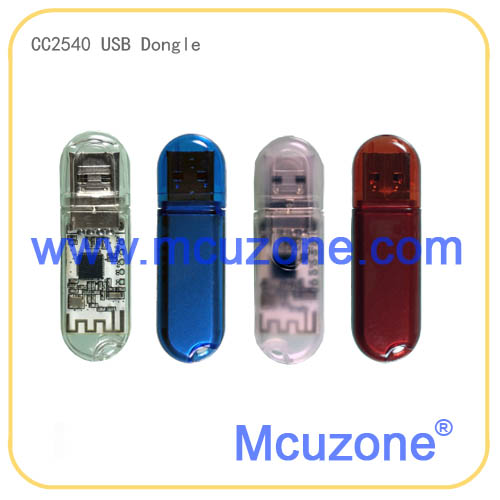

【串口透传例子】，即通过两个板子或者一个板子加CC2540 USB Dongle进行配套演示串口透传，提供源码!


● 编译器(请到www.mcuzone.com/down下载)：
　　　－Keil MDK软件
　　　－IAR EWARM软件

● 操作系统简介
MQX简介
MQX（Message Queue eXecutive，消息队列执行）是一款用于单一处理器、多处理器和分布式处理器等形式的嵌入式实时操作系统。
MQX是Precise Software Technologies公司1989年开发的，2000年3月，被ARC公司收购，主要用在飞思卡尔（Freescale）的ColdFire系列、IBM?/Freescale的PowerPC、ARM、ARC和i.MX等微控制器或微处理器系列中。
2009年，飞思卡尔出售ColdFire MCU时，附送MQX，并在官方网站上提供开源源代码，使其成为开源RTOS。目前，推荐在ARM Cortex-M4系列中使用。
主要应用方向是：电子系统的智能化

FreeRTOS简介
在嵌入式领域中，嵌入式实时操作系统正得到越来越广泛的应用。采用嵌入式实时操作系统(RTOS)可以更合理、更有效地利用CPU的资源，简化应用软件的设计，缩短系统开发时间，更好地保证系统的实时性和可靠性。
FreeRTOS是一个迷你操作系统内核的小型嵌入式系统。作为一个轻量级的操作系统，功能包括：任务管理、时间管理、信号量、消息队列、内存管理、记录功能等，可基本满足较小系统的需要。
由于RTOS需占用一定的系统资源(尤其是RAM资源)，只有μC/OS-II、embOS、salvo、Free RTOS等少数实时操作系统能在小RAM单片机上运行。相对μC/OS-II、embOS等商业操作系统，Free RTOS操作系统是完全免费的操作系统，具有源码公开、可移植、可裁减、调度策略灵活的特点，可以方便地移植到各种单片机上运行，当前版本为7.4.2版。
详见http://www.freertos.org/

ucOS简介
μC/OS 和μC/OS-II 是专门为计算机的嵌入式应用设计的， 绝大部分代码是用C语言编写的。CPU 硬件相关部分是用汇编语言编写的、总量约200行的汇编语言部分被压缩到最低限度，为的是便于移植到任何一种其它的CPU 上。

● 文档资料

器件数据手册

开发板原理图（pdf格式）

用户手册

---

【相关帖子】

《MDKK60EK_ISI_Keil安装目录例程》相关汇总
《MDKK60EK_ISI_MQX例程》相关汇总
《MDKK60EK_ISI裸机例程》相关汇总
《MDKK60EK_ISI_CC2541蓝牙》相关汇总

μc/OS:
【MDKK60EK_ISI_ucOS例程】001 TFT-LCD_T28_触摸_ucGUI_ucOS_综合应用

freeRTOS:
【MDKK60EK_ISI_FreeRTOS例程】001 http_demo（webserrver应用）

---

【发货清单】

● K60-EK-BT4开发板一块，含CC2541F256蓝牙4.0 BLE模块和CC Debug Lite仿真器以及CC2540 USB Dongle适配器
● USB线，网线，串口线各一条
● 光盘一张

注意：
1. 因电池属于快递禁运物品，所以我们板子出厂默认不配备纽扣电池。该电池型号是CR1220，如果用户需要，可自行选购。
2. 开发板可以使用USB供电或者5V直流电源适配器供电，我们出厂发货默认不配备5V直流电源适配器，如果用户需要，可自行选购。

---
