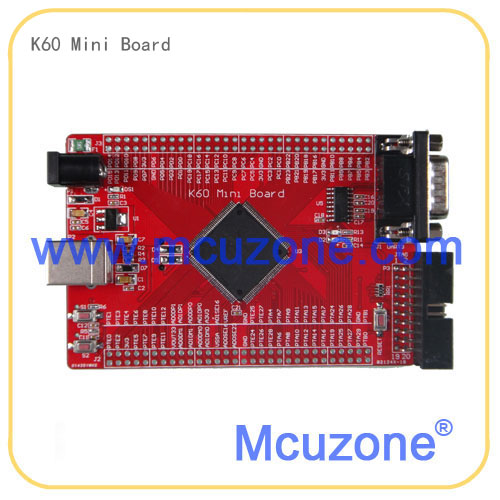

K60Mini系统板,基于Freescale Kinetis K60DN512,QFP144封装,100MHz Cortex-M4


查看大图

K60Mini系统板,基于Freescale Kinetis K60DN512,QFP144封装,100MHz Cortex-M4

K60Mini系统板基于Freescale的Kinetis系列ARM Cortex-M4的微控制器,可用于高集成度和低功耗的嵌入式应用中。K60Mini系统板采用K60DN512ZVLQ10,引出JTAG/SWD,2个通用按键,两个LED,一路串口,一路USB,TF卡座,全部GPIO引出。

  • 商品编号:120520K60mini
  • 商品重量:300.000 克(g)
  • 货  号:120520K60mini
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:1
  • 销售价: ¥99.00
购买数量:
  (库存94)


 【产品简介】

K60Mini系统板基于Freescale的Kinetis系列ARM Cortex-M4的微控制器,可用于高集成度和低功耗的嵌入式应用中。ARM Cortex-M4是新一代的高性能低功耗内核。K60Mini系统板采用K60DN512ZVLQ10,QFP144封装,100MHz,芯片具备512KB FLASH,128KB SRAM, USB HOST/DEVICE/OTG,CAN, EMAC,16位ADC, 12位DAC, RTC, SDHC, 电容触摸控制器, 多种加密单元。K60Mini系统板引出JTAG/SWD,2个通用按键,两个LED,一路串口,一路USB,TF卡,全部GPIO引出。


【CPU性能】

●  ARM Cortex-M4处理器,运行频率高达100MHz
●  ARM Cortex-M4内置嵌套向量中断控制器(NVIC, AWIC)
●  高达512KB片内Flash程序存储器
●  片内SRAM:128KB SRAM
●  16路通道的通用DMA控制器
●  串行接口:
   -以太网MAC带RMII和MII接口和特定的DMA控制器
   -USB 2.0全速Device/Host/OTG控制器;
   -6个UART
   -2个CAN控制器
   -3个SPI控制器
   -2个I2S控制器
   -2个I2C总线接口
   -SDHC接口

●  其它外设:
   -100个通用I/O(GPIO)管脚
   -16位模数转换器(ADC),支持单端和差分
   -12位数模转换器(DAC)
   -PWM
   -RTC
   -2路模拟比较器
   -温度传感器
   -电容触摸控制器
   -浮点运算单元
●  标准的JTAG测试/调试接口,可与现有的工具兼容。Serial Wire调试和Serial Wire跟踪端口选项;
●  单个3.3V电源(1.71V~3.6V);
●  可采用144脚LQFP封装(14×14×1.4mm)。


【硬件资源】

● CPU:K60DN512ZVLQ10,100MHz Cortex-M4
● 时钟电路:板载32.768KHz和50MHz有源时钟(板载不提供锂电池,因为快递不允许寄电池,故需客户自行采购)
● 调试接口:引出JTAG,可以用SWD或者JTAG模式进行调试
● 用户接口:2个LED指示灯
● 电源:USB和外部输入双电源接口设计(出厂默认usb口供电,如需外部电源供电,客户自行采购电源,也可以联系我们,从我司采购)
● GPIO:引出全部未使用GPIO,引脚间距2.54,方便用户评估
● 其他资源:引出USB Device接口,可以用来评估USB HID/Mem等例子

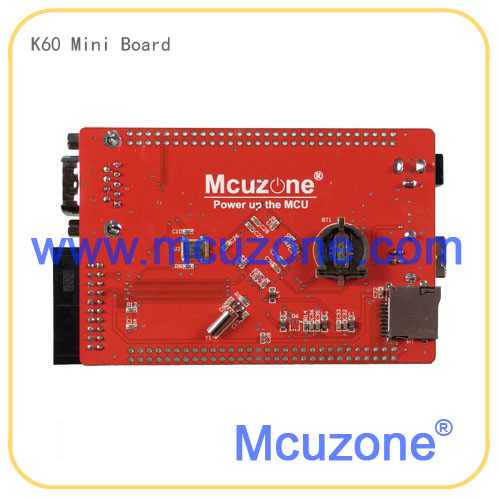

● 存储器:TF卡座,位于反面


【软件资源】

● 测试程序(Mcuzone提供):
Keil平台(4.54):
   -LED例子
   -按键例子
   -串口输出例子
   -硬件SDHC方式读写TF卡(已构建FAT32文件系统)
IAR平台(6.3):
   -实验01:LED灯闪烁
   -实验02:外部按键输入中断
   -实验03:串口打印输出信息
   -实验04:串口中断收发
   -实验05:周期中断定时器
   -实验06:低功耗定时器
   -实验07:实时时钟RTC
   -实验08:可编程延时模块PDB
   -实验09:载波发生器CMT
   -实验10:FTM定时器产生PWM控制LED灯
   -实验11:看门狗
   -实验12:模数转换ADC
   -实验13:数模转换DAC
   -实验14:SPI驱动1.8寸TFT液晶屏,选配


● 测试程序(Freescale提供):
   -ADC例子
   -DAC例子
   -CAN例子
   -CRC例子
   -FlexBus例子
   -FlexMem例子
   -FreeRTOS lwip例子
   -FreeRTOS uip例子
   -Hello World串口例子
   -HSCMP例子
   -I2C例子
   -LPTMR例子
   -PMC例子
   -RTC例子
   -SCI2CAN例子
   -SLCD例子
   -TSI例子
   -USB DCD例子
   -USB Device例子
   -USB dual role例子
   -USB HOST例子
   -USB MAX3353例子

注意:以上代码不提供一对一技术支持,有问题请到BBS讨论

● 编译器(请到www.mcuzone.com/down下载):
   -Keil MDK软件
   -IAR EWARM软件


【发货清单】

● Mini系统板一块
● USB线一条
● 光盘一张
