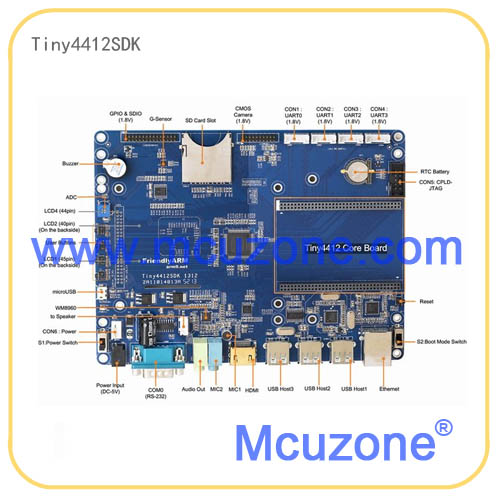

TINY4412SDK-1312开发板 标配1GB DDR3 RAM@400Mhz,标配4GB eMMC内存


查看大图

TINY4412SDK-1312开发板 标配1GB DDR3 RAM@400Mhz,标配4GB eMMC内存

友善之臂出品的基于SAMSUNG三星的Tiny4412SDK1312开发板,Samsung Exynos4412,基于Quad Cortex-A9,运行主频1.5GHz, 1GB DDR3 RAM @400Mhz, 标配4GB eMMC闪存, 安卓4.2。

  • 商品编号:140805tiny4412sdk
  • 商品重量:900.000 克(g)
  • 货  号:140805tiny4412sdks70
  • 品  牌:FriendlyARM友善之臂
  • 计量单位:
  • 所得积分:13
  • 销售价: ¥650.00
购买数量:
  (库存1000)

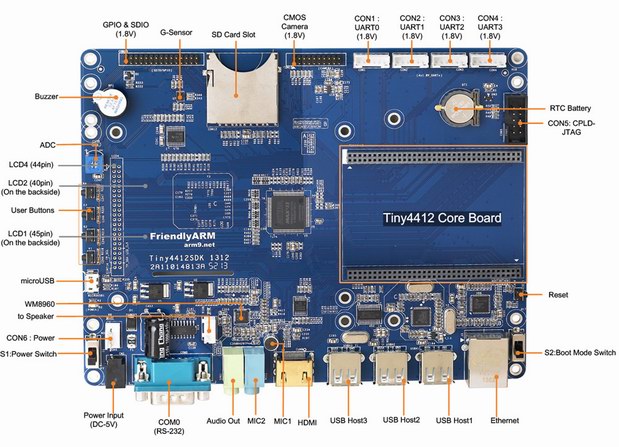

Tiny4412的开发参考板精简版如图所示,光盘中有该它的PCB文件(Allegro格式),因生产批次不同,请以实物为准:




【特别说明】

本站为友善之臂授权之正规经销商!http://www.arm9.net/agent.asp


【产品简介】

Tiny4412是一款高性能的四核Cortex-A9核心板。它采用三星Exynos4412作为主处理器,运行主频可高达1.5GHz,Exynos4412内部集成了Mali-400 MP高性能图形引擎,支持3D图形流畅运行,并可播放1080P大尺寸高清视频。三星旗舰智能手机Galaxy S3即是采用此CPU设计。

Tiny4412核心板采用了2.0mm间距的双排针(P1, P2, P3, P4),尺寸为74x55mm,总共引出208Pin引脚。其中P1和P2排针为标配焊接,它们已经包含了大部分常用的功能;P3和P4空焊,方便用户扩展开发使用。Tiny4412实现了主控芯片难度最高的核心部分,因此非常适合企业用户进行快速产品设计或项目开发,核心板标配1GB DDR2内存和4GB高性能eMMC闪存(另可选配8/16/32GB等容量)。

Tiny4412SDK是相应的参考设计底板,它带有各种常见的标准接口,比如HDMI输出,USB Host, SD卡,DB9串口,RJ-45以太网口,音频输入输出口等,还有一些在板资源测试器件如EEPROM,蜂鸣器,按键,GPIO口,SDIO口等等,以便用户全面的评估和使用核心板。因为Exynos4412定位主要是面向高端手持移动设备,为了做到低功耗,大部分IO口采用的是1.8V电压,这就导致无法适用于一些常见的传统IO模块,因此我们在底板上对几乎所有IO都做了电平转换(转为3.3V),以便于老用户依然能够兼容使用,这可以大大节省产品项目开发的时间。




【硬件资源】

核心板硬件资源
CPU处理器: •Samsung Exynos4412,基于Quad Cortex-A9,运行主频1.5GHz
DDR2 RAM内存: •1GB DDR3 RAM @400Mhz,32bit数据总线
FLASH存储:  •标配4GB eMMC闪存,可选8/16/32GB eMMC闪存
在板资源:
•4 x User LED (Green)
•Supply Voltage from 2V to 6V
引脚接口: •2 x 60 pin 2.0mm space DIP connector
•2 x 34 pin 2.0mm space DIP connector
PCB规格和尺寸: •8层高密度电路板,采用沉金工艺生产,74 x 55 x 10 (mm)



底板硬件资源(标准版)
名称 Tiny4412SDK 1312
适用性 适用于企业用户
尺寸 180 x 140 (mm)
RS232 UART 1路(基于UART0),DB9座
TTL UART 4路(UART0,1,2,3), 6pin 2.0mm接口座(1.8V电平)
USB Device 1路,USB 2.0 ,采用microUSB接口座
HSIC USB4640
USB Host 3路,USB A型口,采用USB 2.0 hub扩展(可兼容USB 1.1)
音频输入输出 采用WM8960音频解码芯片,支持录音和放音,3.5mm耳机座和输入座,在板麦克风输入,支持classD功放输出(con7)
HDMI输出 支持
以太网 采用DM9621网卡芯片,100/10M自适应
按键 4个独立中断式可编程按键
LED 4个GPIO控制可编程LED(位于核心板)
RTC 在板RTC时钟备份电池
蜂鸣器 1路PWM控制蜂鸣器输出
可调电阻(ADC) 1路在板ADC可调电阻,用于测试CPU自带AD转换
SDIO扩展口 30pin 2.0mm双排针(3.3V电平)
包含1路SDIO和2个GPIO,,可外扩SD WiFi
包含SPI, I2C, UART各1路
包含8路中断(其中4路和按键复用)
SD卡座 弹出式SD卡座,最高可支持32G
CMOS Camera接口 20pin 2.0mm双排针(1.8V电平)
LCD接口 3个LCD接口座(适用于不同位置的结构固定),支持一线触摸,支持背光可调,支持电容触摸屏,支持RGB888模式
注: 所有LCD接口信号均已经过高速1.8V->3.3V电平转换,因此适用于接大部分市面常见LCD显示屏模组
CPLD-JTAG 用于烧写CPLD固件(光盘中提供了CPLS固件文件)
拨动开关 S1-电源开关
S2-启动模式选择开关
供电 DC-5V/2A
PCB文件 Cadance(Allegro)
原理图格式 OrCAD, pdf, dxf


Android 4.2.2软件系统特性
交叉编译器 arm-linux-gcc-4.5.1-v6-vfp 和Mini6410通用,编译内核时会自动探测采用armv7指令集,支持硬浮点运算, 独家提供
U-boot_Tiny4412 完全开源的U-boot for Tiny4412 - 完全开源,仅供学习研究,不提供U-boot技术支持
支持Fastboot下载烧写 - 三星提供,友善之臂移植修改,以适用于Tiny4412
支持SD卡启动
支持原生的命令行模式,可更改启动参数等
支持eMMC读写操作
Superboot-4412 支持SD卡脱机快速烧写 专门为企业级用户定制,不开源
支持EXT3/4格式系统文件烧写
支持自动识别MMC/NAND启动
烧写工具SD-Flasher支持WindowsXP/Vist/Windows7
Android 内核 版本: Linux-3.5.0 完善的BSP
支持EXT4/NFS/FAT32等格式的文件系统 提供源代码, 内核自带
eMMC驱动 提供源代码, 三星原厂BSP所带
看门狗驱动 提供源代码, 三星原厂BSP所带
RTC驱动 提供源代码, 三星原厂BSP所带
4个LED驱动 提供源代码, 友善之臂添加
用户按键驱动:4个 提供源代码, 三星原厂BSP所带
SPI驱动 提供源代码, 内核自带, 未经验证
I2C-EEPROM驱动 提供源代码, 三星原厂BSP所带
PWM控制蜂鸣器驱动 提供源代码, 友善之臂添加
ADC驱动:通道-AIN0,1,2,3 提供源代码, 友善之臂添加
电容触摸驱动 提供源代码, 友善之臂移植添加
LCD背光驱动, 支持127级可调 提供源代码, 友善之臂添加
LCD驱动(高清7"和标清7"等) 提供源代码, 友善之臂移植
USB Host驱动: 支持优盘,USB Hub, USB键鼠等 提供源代码, 三星原厂BSP所带
USB Device驱动: 支持USB ADB 提供源代码, 三星原厂BSP所带
SD/MMC卡驱动:最大可支持32GB 提供源代码, 三星原厂BSP所带
串口驱动:4个 提供源代码, 三星原厂BSP所带
USB WiFi驱动(RTL8192CU) 驱动模块, 友善之臂移植
音频驱动(WM8960:支持录音和放音,ALSA接口,支持D类功放) 驱动模块, 友善之臂添加移植
重力感应驱动 提供源代码, 友善之臂移植
以太网络(DM9621) 提供源代码, 友善之臂移植
FIMC驱动 提供源代码, 三星原厂BSP所带,未经验证
JPEG驱动 提供源代码, 三星原厂BSP所带
MFC多媒体驱动 提供源代码, 三星原厂BSP所带
HDMI驱动 提供源代码, 三星原厂BSP所带
3D加速 提供源代码, 三星原厂BSP所带
2D加速 注意:三星并没有提供Android层源代码,只提供了可用的库,不影响2D/3D效果和应用开发
3G驱动 提供源代码,内核自带
USB转串口驱动 提供源代码, 内核自带

最强大,最好用的Linux + Qt系统
交叉编译器 arm-linux-gcc-4.5.1-v6-vfp 和Mini6410通用,编译内核时会自动探测采用armv7指令集,支持硬浮点运算, 独家提供
U-boot_Tiny4412 完全开源的U-boot for Tiny4412 - 完全开源,仅供学习研究,不提供U-boot技术支持
支持Fastboot下载烧写 - 三星提供,友善之臂移植修改,以适用于Tiny4412
支持SD卡启动
支持原生的命令行模式,可更改启动参数等
支持eMMC读写操作
Superboot-4412 支持SD卡脱机快速烧写 专门为企业级用户定制,不开源
支持EXT3/4格式系统文件烧写
支持自动识别MMC/NAND启动
支持USB下载烧写,支持Windows/Linux等各种发行版
烧写工具SD-Flasher支持WindowsXP/Vist/Windows7
Linux 内核 版本: Linux-3.5.0 完善的BSP
支持EXT4/NFS/FAT32等格式的文件系统 提供源代码, 内核自带
eMMC驱动 提供源代码, 三星原厂BSP所带
看门狗驱动 提供源代码, 三星原厂BSP所带
RTC驱动 提供源代码, 三星原厂BSP所带
4个LED驱动 提供源代码, 友善之臂添加
用户按键驱动:4个 提供源代码, 三星原厂BSP所带
SPI驱动 提供源代码, 内核自带, 未经验证
I2C-EEPROM驱动 提供源代码, 三星原厂BSP所带
PWM控制蜂鸣器驱动 提供源代码, 友善之臂添加
ADC驱动:通道-AIN0,1,2,3 提供源代码, 友善之臂添加
电容触摸驱动 提供源代码, 友善之臂移植添加
LCD背光驱动, 支持127级可调 提供源代码, 友善之臂添加
LCD驱动(高清7"和标清7"等) 提供源代码, 友善之臂移植
USB Host驱动: 支持优盘,USB Hub, USB键鼠等 提供源代码, 三星原厂BSP所带
USB Device驱动: 支持USB ADB 提供源代码, 三星原厂BSP所带
SD/MMC卡驱动:最大可支持32GB 提供源代码, 三星原厂BSP所带
串口驱动:4个 提供源代码, 三星原厂BSP所带
音频驱动(WM8960:支持录音和放音,ALSA接口,支持D类功放) 驱动模块, 友善之臂添加移植
以太网络(DM9621) 提供源代码, 友善之臂移植
3G驱动 提供源代码,内核自带
USB转串口驱动 提供源代码, 内核自带
嵌入式图形系统界面(支持运行时自由切换) Qtopia-2.2.0 提供全部平台源代码,分为x86和arm两个版本
Qt/Embedded-4.8.5 提供全部平台arm版本源代码
实用APP 以下图形界面程序基于Qt2/4创建开发,均为友善之臂独家提供,不提供源代码
3G拨号程序 支持100多种USB上网卡,涵盖WCDMA, CDMA2000, TD-SCDMA等多种网络制式
支持开机自动3G拨号上网
GPRS短信 支持连接串口或USB口GPRS Modem短信收发,支持群发短信
ADC测试程序 动态显示ADC转换的结果
LED测试
Buttons测试
I2C测试 用于测试EEPROM读写,十分方便使用
LCD测试 支持手动和自动模式
Ping测试 图形界面的Ping测试,支持永久Ping和暂时Ping
USB摄像头测试 支持动态预览和拍照,支持万能USB摄像头驱动
录音 支持ALSA接口的录音
Web浏览器 一个完全开源的嵌入式浏览器,基于Qt2创建
Arora浏览器 一个完全开源的浏览器,基于WebKit引擎,并基于QtE-4.8.5创建,支持现代网页渲染
看门狗测试 开启后,只有不停地喂狗才能保证系统不重启
网络设置 可设置IP地址,DNS,网关等网络参数,并可保存设置
背光控制 128级背光可调
可设置背光关闭时间
语言设置 支持中文,英文和日文等语言设置
随手写 主要用于触摸笔的准确性测试
MMC/SD卡和优盘自动挂载和卸载 挂载后可在任务栏出现优盘或SD卡图标
Qt-4.8.5切换器 可在运行时自由切换到Qtopia-2.2.0系统,不必重启
SMPlayer 鼎鼎有名的Mplayer播放器之Qt4版本,功能十分强大
其他重要系统特性 内置telnet, ftp等网络工具命令
内置Telnet Server
内置Web Server: 基于Boa
内置Ftp Server
内置Python: 强大的脚本编程语言,可直接访问控制底层硬件,可调用C程序库,非常适合物联网应用开发
内置ssh: 用于远程访问和设备管理,文件传输等,非常适合远程调试开发和管理


【发货清单】

1. Tiny4412核心板和Tiny4412210SDK开发参考底板: 各1片
2.
电源适配器:1条,输出5V/2A,品质认证3. DVD资料光盘: 1张
4. 交叉串口线: 1条
5. MicroUSB线: 1条
6. 网线: 1条
7. 文档:(1)用户手册 (2)原理图 (3)底板PCB (4)芯片和LCD数据手册等 (5)三星原厂资料
