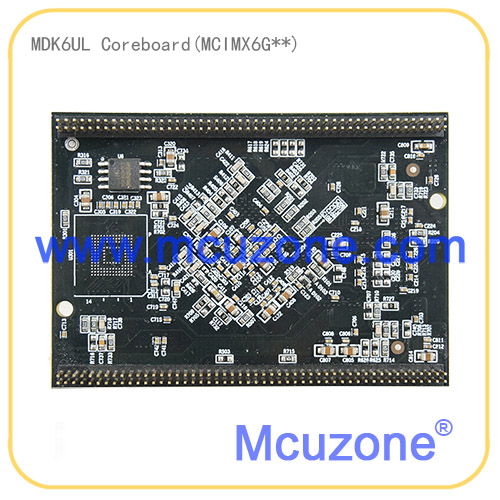

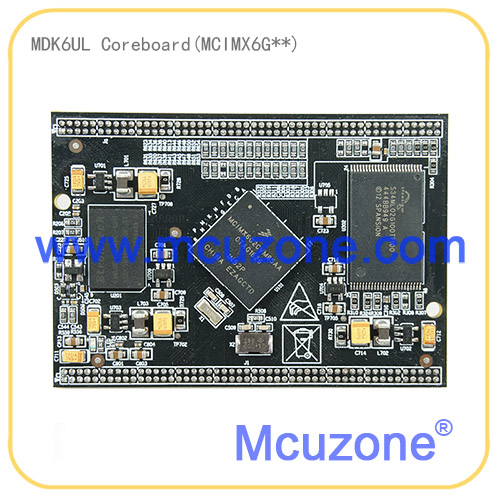

MDK6UL核心板 i.MX6UL 512M DDR


查看大图

MDK6UL核心板 i.MX6UL 512M DDR

MDK6UL核心板基于NXP(原Freescale)的i.MX6UL系列热门器件,i.MX6UL系列采用高性能超高效的Cortex-A7内核,运行速度高达528MHz(后续将推出更高主频系列),i.MX6UL应用处理器集成了32KB的一级数据缓存和指令缓存,还具备128KB的二级缓存,主要片上外设有:多达8路UART、多达4个I2C、多达4个SPI和1个QSPI、多达3路I2S、2路SDIO、多通道12位ADC、多达2路CAN、多达2路10/100M以太网、高速USB等。

  • 商品编号:161017MDK6UL
  • 商品重量:200.000 克(g)
  • 货  号:161017MDK6UL
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:3
  • 销售价: ¥199.00
购买数量:
  (库存1000)

此价格为3片起的价格,单买核心板只提供参考原理图不提供技术支持,首次使用推荐购买开发板。




【MDK6UL核心板介绍】

MDK6UL核心板基于NXP(原Freescale)的i.MX6UL系列热门器件,i.MX6UL系列采用高性能超高效的Cortex-A7内核,运行速度高达528MHz(后续将推出更高主频系列),i.MX6UL应用处理器集成了32KB的一级数据缓存和指令缓存,还具备128KB的二级缓存,主要片上外设有:多达8路UART、多达4个I2C、多达4个SPI和1个QSPI、多达3路I2S、2路SDIO、多通道12位ADC、多达2路CAN、多达2路10/100M以太网、高速USB等。

目前MDK6UL核心板配备的是MCIMX6G2CVM05AA处理器(各子型号对比详见下表),采用512MB DDR3/DDR3L,256MB NAND,采用1.27mm间距双排针,2*50*2=200脚信号引出。




【硬件资源】

核心板硬件资源
处理器 MCIMX6G2CVM05AA,32KB I cache,32KB D cache,128KB L2 cache,128KB OCRAM 额定频率528MHz Cortex-A7内核,工业级
存储器 DRAM 512MB DDR3或DDR3L,具体型号请以实物为准
NAND FLASH 256MB NAND FLASH(可升级为512MB)
SPI FLASH eMMC 预留位置,用户可自行焊接
接口 1.27mm间距双排针,2×50×2插针引出 200pin接插件,全部GPIO引出
尺寸 46×66mm 六层板,上市大厂精工制作

定位信息图(单位:mm):

引脚定义图:


【发货清单】

核心板一块;
资料通过邮件发送(含PDF格式核心板原理图、PDF格式底板参考原理图、核心板规格书、芯片数据手册)。

提问
bowen 说: 20-07-24 11:52
此款芯片有8个串口 但是我看手册只有5个 其他三个没写
回答
管理员[xiaoguo]  回复: 20-10-30 14:23
这个系列的芯片最多有8个串口,有些没有;仔细对应型号哦。
