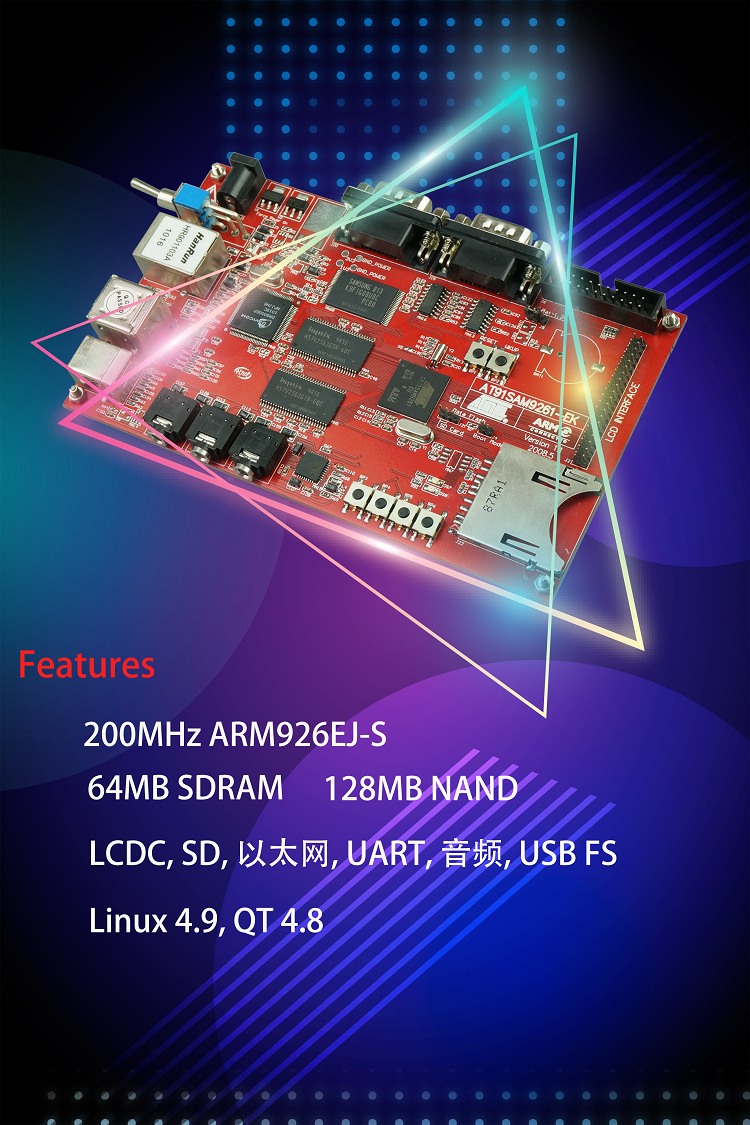

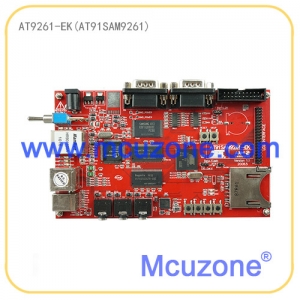

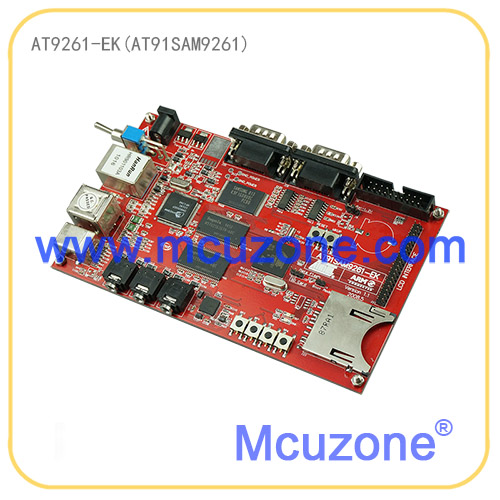

AT9261-EK开发板(AT91SAM9261)


查看大图

AT9261-EK开发板(AT91SAM9261)

AT91SAM9261(S)是ATMEL推出的超低功耗ARM9芯片,具备USB HOST,DEVICE,LCD控制器,3个USART,DBGU,SSC,SPI,TWI(I2C),SSC等片上资源。

  • 商品编号:100927AT9261NEW
  • 商品重量:800.000 克(g)
  • 货  号:100927AT9261NEW
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:3
  • 销售价: ¥199.00
购买数量:
  (库存1000)


【产品特性】

1,成熟硬件平台,文档和资料较多,有AT91SAM9261中文数据手册;
2,提供视频教程,方便快速上手;
3,有开放的新手QQ群(11652336),可以同步分享Linux学习经验;
4,Linux 4.9 + UBIFS + QT4.8,提供完整虚拟机,全源码;


【注意事项】

1,CPU为AT91SAM9261S,9261S片上SRAM是16KB,而9261片上SRAM是160KB,仅在SRAM内运行裸机程序时有性能差别,Linux下无性能差别;
2,仅提供Linux4.9+UBIFS+QT4.8平台的使用级别技术支持,其它资料(如裸机)概不支持;
3,Linux4.9下无音频驱动,即便板子上有音频芯片AT73C213也无法正常使用;
4,SD卡触摸屏有冲突,功能配置只能二选一;
5,本开发板无电源保护电路,请务必使用标配电源,外负内正,DC5V;


【产品信息】

AT91SAM9261是以ARM926EJ-S ARM Thumb 处理器为核心的完全的片上系统,它扩展了DSP指令集和Jazelle Java 加速器。主时钟频率190MHz 时性能高达210 MIPS。
AT91SAM9261是一个为带LCD显示应用而优化了的主机处理器。它的集成LCD控制器支持BW而且达到16M色彩,主动和被动LCD显示。160K字节的片上SRAM可配置为帧缓冲,能将LCD刷新对整体处理器性能上的影响减到最小。外部总线接口包括支持同步DRAM(SDRAM)和支持静态存储器的控制器,并有特殊接口电路以支持CompactFLASH、NAND Flash。
AT91SAM9261集成了一个支持影射的基于ROM的Boot loader,例如,从外部DataFlash影射到外部SDRAM。由软件控制的功率管理控制器(PMC)通过有选择的启用和关闭处理器、各种外设和工作频率的调解能使系统功率损耗保持最小。
AT91SAM9261还集成了宽范围的调试特性。包括JTAG-ICE,一个专用的UART调试通道(DBGU)和嵌入式实时追踪。这使所有应用的调试和开发,特别是严格要求实时性的应用得以实现

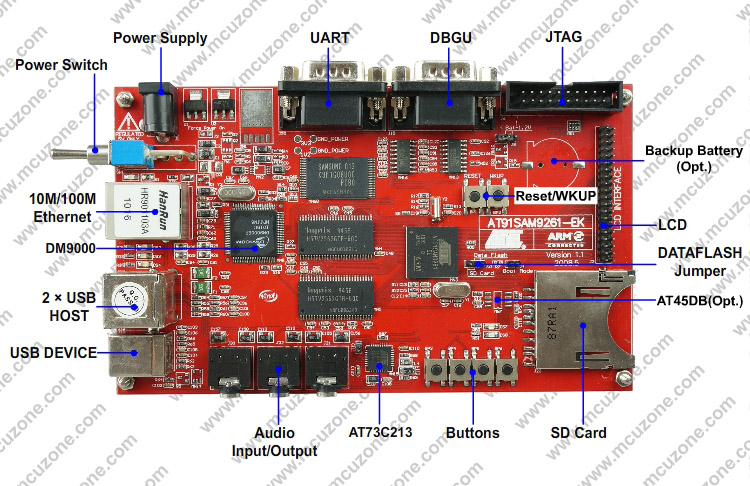

AT9261-EK是基于AT91SAM9261(S)的开发板,板载USB,以太网,串口,SD卡,音频,JTAG,LCD接口,按键,LED。64MB SDRAM,128MB NAND FLASH。采用整板4层板设计。如果需要核心板加底板结构设计,请查阅MDK9261-EK。


【硬件资源】

开发板硬件资源
处理器 AT91SAM9261S ARM926内核SOC,工业级,无铅,217BGA (需AT91SAM9261,加35元)
存储器 SDRAM 64MB
NAND FLASH 128MB,存储系统内核和应用程序 ;可加钱升级为256MB或1GB
DATA FLASH 选配,4MB DataFash,AT45DB321,存储系统启动代码;可另配8MDATAFLASH
调试接口 JTAG接口 2.54mm 标准 20pin
外设接口 USB 2.0 F-S Device端口 1路,完全兼容OHCI USB 2.0 F-S规格
USB 2.0 F-S Host端口 2路,全兼容OHCI USB 2.0 F-S规格
SD卡接口 1路,(SPI模式),无容量限制,AT91SAM9261自带SD控制器
调试串口 1路,RS232, 专用DBGU串口
五线串口 1路,支持RS485和ISO7816协议
LCD液晶屏接口 2.0mm 间距 40pin,引出了SAM9261的全部LCD信号线,支持TFT-LCD和STN-LCD
10/100Mbps网络 1路,带网络变压器和状态指示灯
触摸屏接口(ADS7843) 4线电阻触摸屏,集成于液晶屏接口
RTC实时时钟 CPU内置,电池默认不配
高质量音频输入,输出接口 芯片为AT73C213(linux内核4.9里无驱动)
人机接口 复位按键 1个
wake up按键 1个
用户按键 4个
电源 5V电源输入接口 1个
电源开关 1个
电源指示灯 1个
尺寸 90×152mm 4层板设计




【软件资源】

完善的Linux系统
(提供虚拟机,4.9.87内核版本)
Linux开发环境 arm-none-linux-gnueabi- (gcc 4.8.3) 支持ARM926ej-s,用于编译代码
虚拟机中的默认工具链 避免用户花额外时间自行搭建环境
虚拟机使用文档 提供文档
虚拟机版本 ubuntu 16.04.4 LTS
Bootstrap 版本:3.8.10 源码
完整的编译说明 提供文档
支持从nand flash加载,启动 源码
支持从data flash加载,启动 源码
u-boot 版本:2017.03 mcuzone修改
完整编译说明 提供文档
支持NAND flash启动 源码
支持data flash启动 源码,需要选配件支持
支持从网络下载启动 源码,需要tftp, nfs server
支持jffs2,ubifs等的烧写 源码
支持读取U盘文件 源码
开机画面 源码
Linux kernel 版本:Linux-4.9.87 mcuzone修改
完整编译说明 提供文档
支持NFS/UBIFS/FAT32/JFFS2等格式的文件系统 源码
片上看门狗驱动 源码
片上RTC驱动 源码
DMA控制器驱动 源码
GPIO LED驱动 源码
NAND控制器驱动 源码
GPIO独立按键驱动 源码
片上SPI控制器驱动 源码
SPI外设驱动 源码
I2C控制器驱动 源码
外部I2C RTC,PCF8563,DS1307等 源码,需要选配件支持
外部SPI电阻触摸屏驱动 源码
LCD驱动,DRM风格 源码
LCD背光驱动 源码
USB HOST驱动,可以接U盘,键盘,鼠标等 源码
USB摄像头驱动UVC 源码,gspca,需要选配件支持
USB WiFi驱动:内核自带 源码,通用wifi驱动,支持某些特定成熟模块
USB device驱动,支持USB 串口,网卡,存储等 源码,内核自带(USB gadget)
USB声卡驱动 源码
SD卡驱动 源码
多串口驱动,支持DBGU 源码
百兆以太网控制器 源码
USB转串口驱动:CH341,CP2102,FT232等,方便扩展串口 源码,需要选配件支持
ppp协议支持,可通过3G/4G猫拨号上网 源码
USB 3G网卡驱动,支持电信,联通3G等 源码,需要选配件支持
注意:1. 资源之间有引脚冲突:如SD与SPI冲突,不可用
Rootfs 基于busybox-1.28.3 源码
使用busybox创建rootfs 提供文档
ubifs介绍及在ARM Linux上的使用 提供文档
ubifs镜像制作工具 虚拟机上已安装,无需用户再编译安装
ubifs制作命令 虚拟机上有参考命令,直接输入即可制作rootfs镜像
参考用的rootfs文件夹 虚拟机上可以用于nfs启动板子
支持使用NFS启动 虚拟机已经配置NFS server
图形测试程序 QT,版本:4.8.7 源码
QT依赖库: zlib, libjpeg, libpng,  源码
QT依赖库编译方法 提供文档
QT编译方法 提供文档
QT用户程序建立及编译方法,基于Qt Creator,包括中文字体 提供文档
开发环境指南 使用网络启动开发板的方法 提供文档
板子程序测试方法 提供文档
ROOTFS生成ubi镜像的方法 提供文档
提供参考一键烧写包
其它软件特性 支持telent,ssh等远程登录方式 源码
支持ftp,tftp,wget等工具实现文件下载与上传 源码
支持webserver,内置httpd 源码
其它busybox自带的工具软件 源码
支持tslib对触摸屏进行校准 源码
支持uboot及linux中的开机画面定制 源码
开机自行运行程序 包含在文件系统中
ALSA工具 源码
多媒体播放器:mplayer 源码
串口测试程序ttytest 包含在文件系统中
按钮测试程序input_tst 包含在文件系统中
frame buffer截图程序gsnap 包含在文件系统中
远程摄像头查看程序mpg-streamer 源码,需要选配件支持
物理内存查看工具memtool 源码
USB 3G/4G网卡拨号程序pppd 源码

uC/OS-II uC/OS-II 2.86 + uc/GUI 3.90a 需另外加100元提供
keil MDK工程 源码(汉字显示,基础触摸)


【选配件】

1,可选配4.3寸480x272液晶屏,带电阻触摸屏;
2,可选配USB wifi;
3,可选配5V 2A电源;
4,可选配JLINK仿真器;


【发货清单】

1,AT9261-EK开发板一块(注意,液晶屏为选配件);
2,USB线一条(用于下载程序用);
3,DC 5V电源一个;
4,资料通过网盘发出;


提问
王凤跃 说: 19-03-05 20:31
DATA FLASH不是基本配置吗?
回答
管理员[xiaoguo]  回复: 19-03-06 12:27
不是哦,可以加钱,我们提供把芯片焊接上。具体联系我们销售qq:735148854
提问
王凤跃 说: 19-03-05 20:29
这个开发板基本配置没有DATA FLASH吗?需要另外选配吗?
回答
管理员[xiaoguo]  回复: 19-03-06 12:25
需要,可联系我们销售具体沟通,qq号码735148854
提问
王凤跃 说: 19-01-21 11:04
这个开发板可以配置什么液晶屏?7寸屏能推荐个厂家型号吗?
回答
管理员[xiaoguo]  回复: 19-01-23 19:53
可以 配我们单位配套的液晶屏模块,4.3寸或5寸或7寸。我们7寸液晶屏模块连接如下:http://www.mcuzone.com/shop/?product-136.html
