【产品简介】

LPC1768/1766/1765/1764是基于ARM Cortex-M3的微控制器，可用于高集成度和低功耗的嵌入式应用中。ARM Cortex-M3是下一代的内核，它提供系统增强型特性，例如增强调试特性和提供更高级别的块集成支持（high level of support block integration）。
LPC1768/1766/1765/1764在高达100MHz的CPU频率下操作。ARM Cortex-M3 CPU具有3级流水线和哈佛（Harvard）结构，带有独立的本地指令和数据总线以及用于外设的第三条总线。ARM Cortex-M3 CPU还包括一个内部预取单元，支持不确定的分支操作（speculative branching）。
LPC1768/1766/1765/1764与基于ARM7的LPC236x微控制器系列ARM管脚兼容。

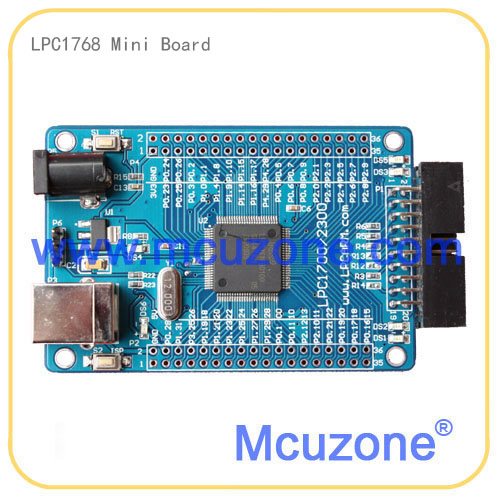

LPC1766Mini系统板是Mcuzone针对LPC1700系列设计的Mini系统板，板载USB和外部电源接口，JTAG接口，电源和复位电路，5个用户LED，全部GPIO以2.54mm间距引出。

---

【CPU性能】

●  ARM Cortex-M3处理器，运行频率高达100MHz。
●  ARM Cortex-M3内置嵌套向量中断控制器（NVIC）；
●  高达512KB片内Flash程序存储器。增强型的Flash存储器加速器使能高速的100MHz操作，而无需等待状态（with zero wait states）；
●  在系统编程（ISP）和在应用编程（IAP）通过片内引导装载程序软件来实现；
●  片内SRAM：32KB/16KB SRAM，带本地代码/数据总线以用于高性能CPU访问；
●  8路通道的通用DMA控制器（GPDMA）位于AHB多层矩阵上；
●  互连的多层AHB矩阵为每个AHB主机提供独立的总线。
●  分开的APB总线允许高吞吐量，几乎不会在CPU和DMA之间出现中止；
●  串行接口：
　　　－以太网MAC带RMII接口和特定的DMA控制器（仅用于LPC1768/66/64）；
　　　－USB 2.0全速device/Host/OTG控制器；
　　　－4个UART带小数波特率发生功能、内部FIFO、DMA支持和RS-485支持。1个UART具有modem控制I/O，1个UART具有IrDA支持；
　　　－CAN 2.0B控制器，带2路通道；
　　　－SPI控制器，具有同步、串行、全双工通信和可编程的数据长度；
　　　－2个SSP控制器，带FIFO和多协议功能。SSP接口可以与GPDMA控制器一起使用；
　　　－2个I2C总线接口支持数据率为400kbits/s的快速模式，具有多个地址识别功能和监控模式；
　　　－1个I2C总线接口支持整个I2C总线规范和快速模式plus，数据率为1Mbit/s，具有多个地址识别功能和监控模式；
　　　－仅在LPC1768/66/65上，I2S（Inter-IC Sound）接口用于数字音频输入或输出，带小数率控制。
●  其它外设：
　　　－70个通用I/O（GPIO）管脚，带可编程的上拉/下拉电阻，并且具有新的、可配置的开漏操作模式；
　　　－12位模数转换器（ADC），在8个管脚之间实现输入多路复用，转换速率高达1MHz。
　　　－10位数模转换器（DAC）带有特定的转换定时器和DMA支持（仅用于LPC1768/66/65）；
　　　－4个通用定时/计数器，共有8路捕获输入和10路比较输出。
　　　－1个电机控制PWM，支持3相电机控制；
　　　－正交编码器接口，可监控一个外部正交编码器；
　　　－1个标准的PWM/定时器模块，带外部计数输入；
　　　－实时时钟（RTC），带独立的电源域和特定的RTC振荡器。RTC模块包括64字节电池供电的寄存器；
　　　－看门狗定时器（WDT）复位微控制器；
　　　－系统计时（tick）定时器，包括外部时钟输入选项；
　　　－重复的（repetitive）中断定时器提供了可编程和重复定时的中断；
　　　－每个外设具有其自身的时钟分频器，以进一步节省功耗；
●  标准的JTAG测试/调试接口，可与现有的工具兼容。Serial Wire调试和Serial Wire跟踪端口选项；
●  仿真跟踪模块实现了指令执行的非侵入式（non-intrusive）、高速实时跟踪；
●  集成的PMU（电源管理单元）自动调整内部稳压器以便在睡眠、深度睡眠、掉电和深度掉电模式下最大限度地减少功耗；
●  4种低功耗模式：睡眠、深度睡眠、掉电和深度掉电模式；
●  单个3.3V电源（2.4V～3.6V）；
●  4个外部中断输入可配置为边沿/电平触发。PORT0和PORT2上的所有管脚可用作边沿检测中断源；
●  不可屏蔽的中断（NMI）输入；
●  时钟输出功能，可反映主振荡器时钟、IRC时钟、RTC时钟、CPU时钟和USB时钟；
●  唤醒中断控制器（WIC）允许CPU自动从任何优先级中断中唤醒，当时钟在深度睡眠、掉电和深度掉电模式中停止时，可能会发生这种情况；
●  处理器通过不同外设的中断从掉电模式中唤醒；
●  掉电检测（Brownout detect），带有独立阈值以用于中断和强制的复位；
●  上电复位（POR）；
●  晶体振荡器，操作频率从1MHz～24MHz；
●  4MHz内部RC振荡器可调节到1﹪的精度，它可选择用作系统时钟；
●  代码读保护（CRP），带有不同的安全级别；
●  可采用100脚LQFP封装（14×14×1.4mm）。

型号	存储器		工作 温度	封装
	Flash (KB)	RAM (KB)
LPC1764FBD100	128	32	-40℃ ~ +85℃	LQFP 100
LPC1765FBD100	256	64	-40℃ ~ +85℃	LQFP 100
LPC1766FBD100	256	64	-40℃ ~ +85℃	LQFP 100
LPC1768FBD100	512	64	-40℃ ~ +85℃	LQFP 100

---

【硬件资源】

● CPU：LPC1768，可以更换为100脚其他型号的LPC1700
● 时钟电路：板载32.768KHz和12MHz时钟
● 调试接口：引出JTAG，可以用SWD或者JTAG模式进行调试
● 用户接口：5个LED指示灯
● 电源：USB和外部输入双电源接口设计
● GPIO：引出全部未使用GPIO，引脚间距2.54，上下两排间距为2.54的倍数，方便用户评估
● 其他资源：引出USB Device接口，可以用来评估USB HID/Mem等例子

---

【软件资源】

● 测试程序：
　　　－LED测试例子(Keil)
　　　－Keil RTX实时操作系统例子（Keil）
　　　－USB Mem例子，即将Mini系统板模拟成一个U盘（Keil）
　　　－USB AUDIO例子，即将Mini系统板模拟成一个USB声卡（IAR）
　　　－USB HID例子，即通过外接按键和板载LED演示输入和输出操作（IAR）
　　　－USBMouse例子，即通过外接按键将Mini系统板模拟成一个鼠标（IAR）
　　　－VirtualCom例子，即通过USB将Mini系统板模拟成一个串口设备（IAR）
　　　－ucOSII例子（Micrium提供）
　　　－freertos例子，一个task为LED闪烁，一个task为USB CDC（Mcuzone提供，只提供bin测试文件，不提供源码）
　　　－CAN例子，需要外接loopback进行测试，具体电路参考Keil MCB1700板子（Keil）

注意：以上代码不提供一对一技术支持，有问题请到BBS讨论

● 编译器：
　　　－Keil MDK软件
　　　－IAR EWARM软件

---

【发货清单】

● Mini系统板一块

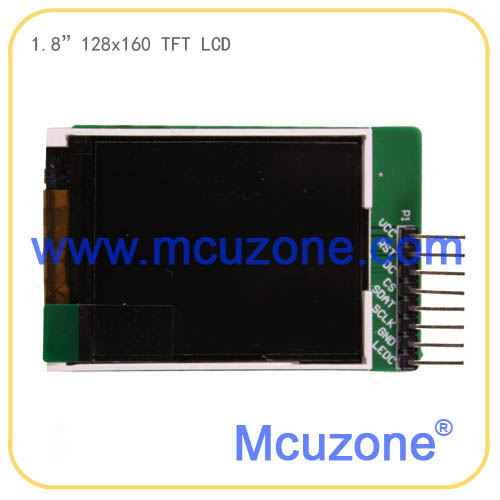

●1.8寸128×160 TFT LCD液晶屏一块
● USB线一条
● 光盘一张

---
