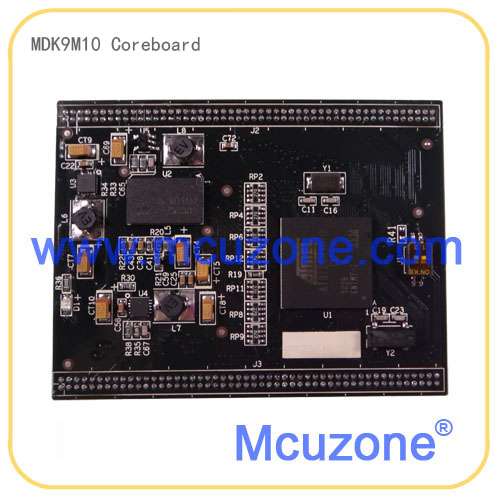

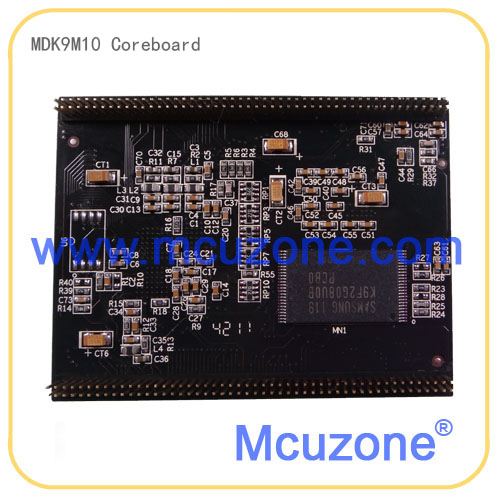

MDK9M10核心板,AT91SAM9M10,400MHz CPU,64MB DDR2,视频解码器


查看大图

MDK9M10核心板,AT91SAM9M10,400MHz CPU,64MB DDR2,视频解码器

MDK9M10核心板采用AT91SAM9M10设计,板载3.3V,1.8V和1.0V 电源,仅需3.6-6V单电源输入,具备64MB DDR2,256MB NAND,并可选配DATAFLASH。核心板引出200针1.27间距双排接插件。AT91SAM9M10具备丰富的片上资源,其中包括视频解码器、LCD控制器、摄像头接口(ISI)、音频(AC97)、10/100M以太网以及高速USB,2个SDIO,4个USART,2个SPI,8通道10位ADC。

  • 商品编号:111124MDK9M10C
  • 商品重量:300.000 克(g)
  • 货  号:111124MDK9M10C
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:10
  • 销售价: ¥500.00
购买数量:
  (库存4200)

此板支持从nnd flash启动,data flash为选配件


【芯片介绍】

MDK9M10核心板采用AT91SAM9M10设计,板载3.3V,1.8V和1.0V 电源,仅需3.6-6V单电源输入,具备64MB DDR2,256MB NAND,并可选配DATAFLASH。核心板引出200针1.27间距双排接插件。AT91SAM9M10具备丰富的片上资源,其中包括LCD控制器、摄像头接口(ISI)、音频(AC97)、10/100M以太网以及高速USB,2个SDIO,4个USART,2个SPI,2个SSC(I2S),2个TWI(I2C),8通道10位ADC,160个GPIO。与AT91SAM9G45比,最大的不同是9M10有一个片上视频解码器。


【硬件资源】

● AT91SAM9M10,工业级,无铅,324BGA,额定频率400MHz,前端总线133MHz
● EBI0上的64MB DDR2
● (选配)4MB DataFlash,AT45DB321D,存储系统启动代码
● EBI1上的256MB NandFlash(3.3V),存储系统内核和应用程序,可调整为128MB甚至1GB
● 1.27间距,2×50×2,全部GPIO引出


【PCB规格】

50×65mm,6层板设计,大厂出品


 【软件资源】

一,裸机程序(Keil和IAR以及GNU三个平台)
● 提供ATMEL软件包,主要包含以下例子(ATMEL提供):
  ◆ DataFlash读写程序
  ◆ Dhrystone测试程序
  ◆ ADC演示程序
  ◆ LCD演示程序

  ◆ NANDFLASH读写程序
  ◆ RTT演示程序
  ◆ SD卡读写程序
  ◆ LED控制程序
  ◆ USB Device演示程序
  ◆ HID鼠标演示程序
  ◆ HID键盘演示程序
  ◆ TWI演示程序
  ◆ USART演示程序
  ◆ ISI演示程序
  ◆ Massstorage演示程序

二,linux
● 提供U-Boot源码;
● 提供移植好的Linux 2.6.xx;
● 提供以下驱动源码:
  ◆ 10/100M以太网驱动
  ◆ 2路USB HOST驱动,支持U盘,USB mass storage,USB HID,USB2UART
  ◆ USB Device驱动(USB gadget, 选配)
  ◆ LCD驱动
  ◆ 通用串口驱动
  ◆ 按键驱动
  ◆ Nand Flash对应的MTD驱动
  ◆ jffs2文件系统支持
  ◆ FAT文件系统支持
  ◆ SPI驱动
  ◆ TWI(I2C)驱动
  ◆ 片上RTC驱动
  ◆ SD/MMC卡驱动
  ◆ 无线网卡驱动(选配)
  ◆ 摄像头驱动(选配)

三,wince
● 提供wince6源码BSP;
● 提供以下驱动源码:
  ◆ 10/100M以太网驱动
  ◆ 2路USB HOST驱动
  ◆ USB Device驱动(ActiveSync)
  ◆ LCD驱动
  ◆ 通用串口驱动
  ◆ 按键驱动
  ◆ Nand Flash驱动
  ◆ TWI(I2C)驱动
  ◆ 键盘驱动
  ◆ SPI驱动
  ◆ SD/MMC卡驱动
  ◆ 无线网卡驱动(选配)
● 提供FTP软件;

四,RTOS
● 提供uc/OS II;

五,文档
● 提供EK相关器件数据手册;
● 提供核心板原理图(pdf格式);
● 提供用户手册


【发货清单】

  • 核心板一块
  • 光盘一张(同一客户仅发一张)
