 【产品简介】

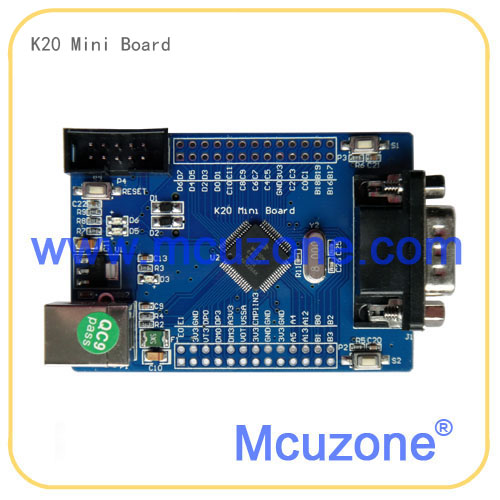

K20Mini系统板是基于Freescale的Kinetis系列ARM Cortex-M4的微控制器，可用于高度集成和低功耗的嵌入式应用中。ARM Cortex-M4是新一代的高性能低功耗内核。K20Mini系统板采用MK20DN64VLH5，QFP64封装，50MHz，芯片具备64KB Program Flash Memory，16KB SRAM。片内集成了USB OTG，SPI，I2C，UART，I2S/SAI，16位ADC，CMP，RTC，PIT，LPTMR，FTM，PDB，DMA，电容触摸控制器TSI。K20Mini系统板引出了JTAG/SWD，2个通用独立按键，2个LED，1路串口，1路USB，全部GPIO引出。

---

【CPU性能】

● ARM Cortex-M4处理器，运行频率高达50MHz；
● ARM Cortex-M4内置嵌套向量中断控制器(NVIC)和异步唤醒中断控制器(AWIC)；
● 高达64KB片内Flash程序存储器；
● 片内SRAM：16KB；
● 高达16路通道的DMA控制器；
● 通信接口：
1， USB2.0全速OTG控制器；
2， 3个UART；
3， 1个SPI控制器；
4， 1个I2C控制器；
5， 1个I2S控制器；
● 其它外设：
 1，16位模数转换器(ADC)，支持单端输入和差分输入；
 2，2路模拟比较器CMP；
 3，伸缩定时器FTM，可用于产生PWM；
 4，低功耗定时器LPTMR，可用于脉冲计数；
5，周期中断定时器PIT；
6， 可编程延时模块PDB，可用于触发ADC转换；
7， 实时时钟RTC；
8， 载波调制发射器CMT；
9， 电容触摸控制器TSI；
10，片内温度传感器Temp Sensor；
● 标准的10芯JTAG调试接口，可与现有的工具兼容。Serial Wire调试和Serial Wire跟踪端口选项；
● 板载3.3V电源；
● 可采用64脚LQFP封装。

---

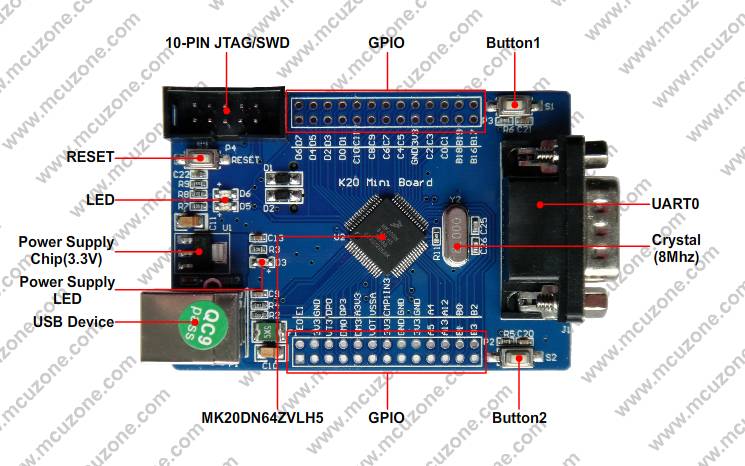

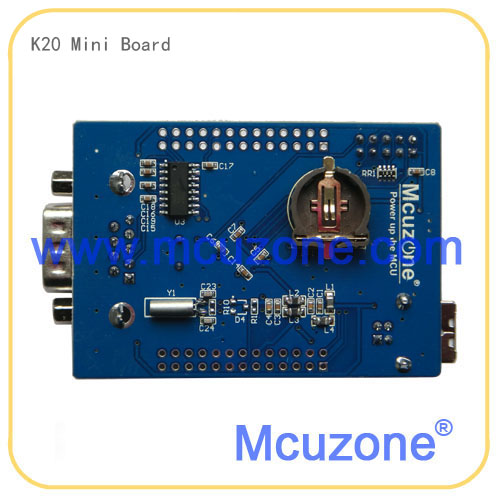

【硬件资源】

1， CPU：MK20DN64VLH5，50MHz  ARM Cortex-M4;
2， 时钟电路：板载8MHz无源晶体振荡器和32.768KHz钟表晶振；
3， 调试接口：标准的10芯JTAG接口，可用JTAG或者SWD模式进行下载和调试；
4， 用户接口：2盏LED指示灯和2个独立按键；
5， 电源：USB接口供电；
6， GPIO：GPIO全部用2.54mm间距排针引出，方便用户评估使用；
7， USB：引出USB Device接口，可以用来评估USB HID/Memory等示例；

---

【软件资源】

A， 测试程序(Mcuzone提供，基于RealView MDK4.54)：
-LED闪烁
-按键输入(查询法)
-按键输入(中断法)
-串口打印输出信息
-串口中断收发数据
-SPI接口读写1.8寸液晶屏(选配)
-SPI接口读写SD卡(选配)
-模数转换ADC
-低功耗定时器LPTMR
-RTC简易时钟

B， 测试程序(Freescale提供，基于IAR EWARM)：
-ADC例子
-串口打印输出例子
-CMP例子
-LPTMR例子
-低功耗例子
-PDB触发ADC例子
-电容触摸TSI例子
-USB DCD例子
-USB Device例子
-USB Host例子

注意：以上代码不提供一对一技术支持，有问题请到BBS讨论

● 编译器(请到www.mcuzone.com/down下载)：
　　　－Keil MDK软件
　　　－IAR EWARM软件

---



【发货清单】

● K20Mini系统板一块
● USB线一条
● 光盘一张

---
