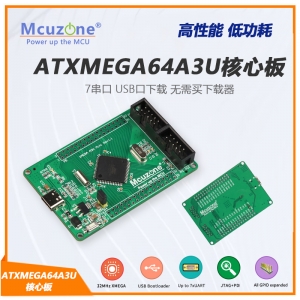

ATxmega64A3UMini系统板,带USB 2.0 Device接口,7串口,出厂带USB DFU Bootloader


查看大图

ATxmega64A3UMini系统板,带USB 2.0 Device接口,7串口,出厂带USB DFU Bootloader

ATxmega64A3U是ATMEL推出的新一代MCU,具备7个16位TC,7个串口,2个TWI,3个SPI,2个8通道12位2M速率ADC和2通道12位1M速率DAC,并新增了一个USB 2.0 全速Device接口 本Mini系统板通过USB供电和通讯,全部GPIO引出。

  • 商品编号:130909X64A3U
  • 商品重量:300.000 克(g)
  • 货  号:130909X64A3U
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:1
  • 销售价: ¥90.00
购买数量:
  (库存995)

注意:板子出厂现已写入USB DFU bootloader,可直接通过USB进行ISP下载。如有条件建议选配仿真器方便调试,推荐购买Mcuzone的XMEGA PDI专用仿真器


注意:不同批次的10芯接插件可能有所不同(可能是弯的,可能是直的),请以实物为准。




【选配件】
XMEGA PDI仿真器

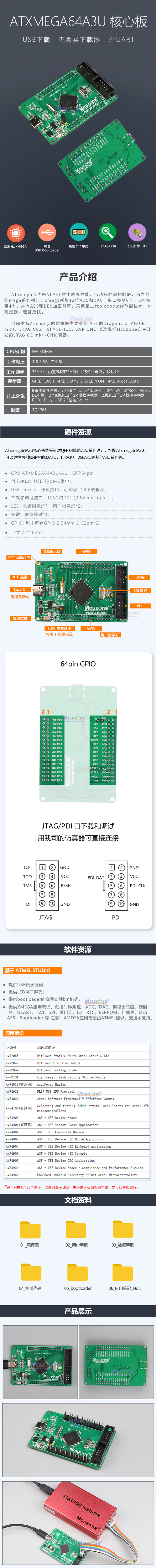

 【产品介绍】

ATxmega芯片是ATMEL最新推出的新一代高性能、低功耗的微控制器,与之前的mega系列相比,xmega新增12位ADC和DAC,串口多至8个,SPI多至4个,并有AES和DES加密引擎,采用第二代picopower节能技术,功耗更低,速度更快,而且其批量价格也较为便宜。目前支持ATxmega的仿真器主要有ATMEL的Dragon、JTAGICE mkII、AVR ONE!以及Mcuzone微控电子自主开发的JTAGICE mkII-CN和XMEGA PDI接口专用仿真器。ATxmega的调试接口有JTAG和PDI两种,A1系列和A3系列具备JTAG和PDI两种接口,A4由于引脚数量限制,只有PDI接口。

本站针对ATxmega A3U系列设计了Mini系统板,引出USB 2.0全速Device接口,引出JTAG和PDI调试接口,引出全部GPIO引脚,并板载两盏LED指示灯。


【CPU性能】

ATxmega64A3U CPU性能

名称 描述
CPU架构 AVR XMEGA
工作电压 1.6-3.6V,工业级
工作频率 最大32MHz,内置2M32M时钟以及PLL电路,默认2M
存储器 64KB FLASH4KB SRAM2KB EEPROM4KB Boot FLASH
片上外设 8通道事件系统,716TC7USART2TWI3SPIAESDE引擎,28通道122M模数转换器,2通道121M数模转换器,BODPLL,USB 2.0全速Device
封装 TQFP64


【硬件资源】

ATxmega64A3UMini系统板针对QFP 64脚的A3系列设计,标配ATxmega64A3U,可以更换为引脚兼容的32A3U,128A3U,256A3U等其他A3系列等。

  • CPU:ATxmega64A3U,客户可自行更换成其他QFP64引脚的A3系列
  • USB或外部5V直流供电,板载1117-3.3 LDO;
  • USB 2.0全速Device接口;
  • 两个LED指示灯;
  • 一个电源指示灯
  • PDI和JTAG调试接口(PDI接口针对mkII-CN设计,原装mkII请用单芯线连接);
  • 复位按键;
  • 全部GPIO引出,2.54间距,不配接插件;
  • 板子尺寸:72mm × 48mm


【软件资源】

  • 提供ATMEL STUDIO; (从www.mcuzone.com/down下载)
  • 提供USB例子;
  • 提供USB DFU Bootloader烧写文件(不包括源码);
  • 提供LED例子;
  • 提供XMEGA应用笔记,包括时钟系统,ADC,DAC,模拟比较器,定时器,USART,TWI,SPI,看门狗,IO,RTC,EEPROM,自编程,DES,AES,Bootloader
  • 注意:XMEGA应用笔记不提供技术支持
  • 提供pdf格式原理图

【发货清单】

  • ATxmega64A3UMini系统板一块;
  • USB线一条;
  • 光盘一张(同一客户仅发一张);

提问
gdfeng0201 说: 19-12-04 21:44
请问这个板卡的时钟是多少频率的?
回答
管理员[xiaoguo]  回复: 19-12-16 16:58
32MHZ
提问
gdfeng0201 说: 19-12-04 21:43
你好,请问有该板卡的电路图么?
回答
管理员[xiaoguo]  回复: 19-12-16 16:59
购买了提供pdf格式原理图。
提问
匆匆小肥龙 说: 19-04-28 17:46
您好,请问你们的USB例子是用的芯片自身的USB功能吗? 代码是C还是汇编???
回答
管理员[xiaoguo]  回复: 19-05-06 01:48
USB自身什么功能? 所有的代码都是C
提问
april 说: 17-03-13 16:08
您好,有没有ATXMEGA128A3U-AU的开发板
回答
管理员[xiaoguo]  回复: 17-03-13 22:30
无,但是有256A3U开发板和最小系统板。应该256A3U比128A3U便宜
