技术支持时间为半年，技术支持限裸机和Linux二选一。
如果使用linux的，需要有一定的linux基础知识，此板不适合没有linux基础或没有linux开发经验的用户，我们不做入门级指导和相关二次开发的技术支持，谢谢配合！
【产品介绍】

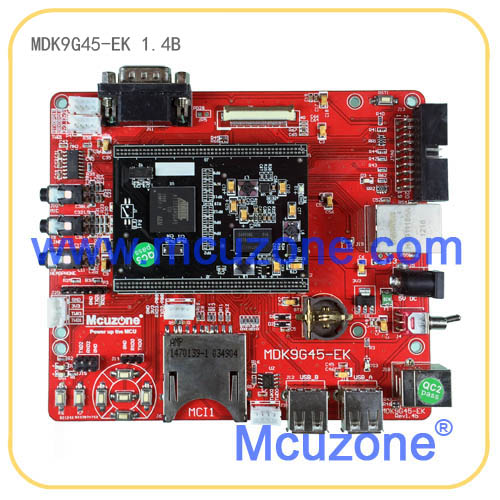

MDK9G45-EK_T50开发板基于MDK9G45核心板，采用AT91SAM9G45芯片，板载高速USB Device/HOST(复用)和全速HOST，以太网，音频，TFT LCD(标配5寸800480，带电阻触摸)，2个高速储存卡接口，4路串口，2路TWI接口。MDK9G45核心板具备64MB DDR2，256MB NAND，绝大多数GPIO通过1.27mm间距200针引脚引出，预留AT45存储器接口。

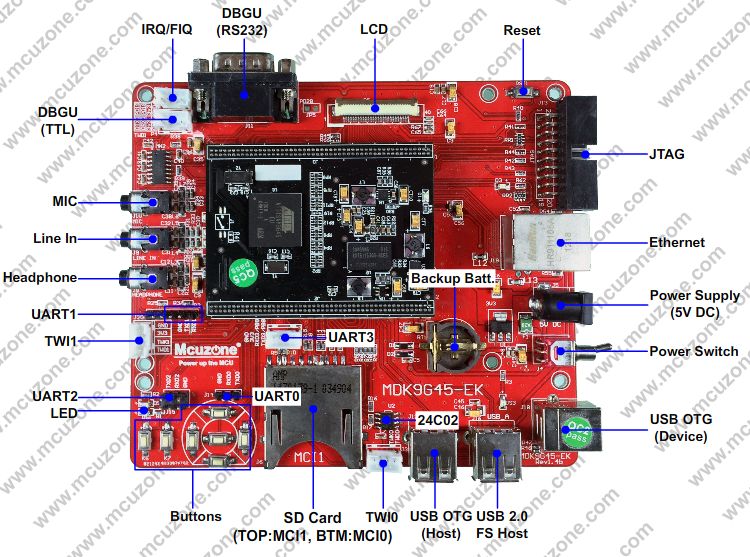

| 核心板硬件资源 | ||
| 处理器 | AT91SAM9G45 | 主频536MHz，前端总线166MHz，32KB D-cache，32KB I-Cache，64KB ROM,64KB SRAM，工业级，无铅，324BGA |
| 存储器 | DDR2 | 64MB DDR2 |
| NAND FLASH | 256MB NAND FLASH（可升级至1GB） | |
| AT45系列 | 预留位置，用户可自行选配 | |
| 接口 | 1.27mm间距，2×50×2插针引出 | 200pin接插件，全部GPIO引出 |
| 尺寸 | 50×65mm，1.8mm厚度 | 六层板，上市大厂精工制作 |
| 开发板硬件资源 | ||
| 调试接口 | JTAG接口 | 20pin标准JTAG接口 |
| 外设接口 | USB_B 2.0 HighSpeed接口 | 2路，USB Host&Device（注意：由PORTA拆分而来，不可同时使用） |
| USB_A 2.0 FullSpeed接口 | 1路，USB Host | |
| SD卡接口 | 2路 | |
| 10/100M自适应以太网 | 1路，RMII模式 | |
| RS232调试串口 | 1路 | |
| 液晶屏接口 | 1路，40Pin 0.5mm间距FPC接口，标配5寸800480液晶屏 | |
| 音频接口 | 3路，micin,linein,lineout（仅验证lineout接口） | |
| RTC | RTC实时时钟，采用片内RTT，默认不配电池 | |
| 24C02 | TWI(I2C)接口EEPROM | |
| TTL串口 | 5路，2.54/2.0插针（4路USART，1路DBGU，其中USART0/2与按键复用） | |
| TWI(I2C)插针 | 2路，2.0间距插针 | |
| 人机接口 | 复位按键 | 1路 |
| 用户按键 | 7路 | |
| 电阻触摸屏 | 4线触摸 | |
| 用户LED | 2盏 | |
| 电源 | 电源指示灯 | 1盏 |
| 电源开关 | 1个 | |
| 电源输入 | 1路,5V DC输入 | |
| 尺寸 | 131×114mm | 2层板 |
此板支持从nand flash启动
【软件资源】
一，裸机程序（Keil和IAR以及GNU三个平台）
| 裸机程序/BareMetal Softpack | ||
| 裸机例程包 | ATMEL software package | 源码，每个例子均有Keil MDK、IAR EWARM、GCC三个版本的工程 |
| 使用Keil MDK编译调试的说明文档 | MAN3027 | |
| at91bootstrap | 源码 | |
| ac97-dma | 源码，AC97音频编解码 | |
| dma-screensaver | 源码，液晶屏 | |
| emac-lwip | 源码，以太网lwip | |
| emac | 源码，以太网 | |
| emac-uip-helloworld | 源码，以太网uip | |
| emac-uip-telnetd | 源码，以太网uip telnetd | |
| emac-uip-webserver | 源码，以太网uip webserver | |
| fatfs | 源码，fatfs文件系统 | |
| fatfs-sdcard | 源码，SD卡fatfs文件系统 | |
| isi | 源码，摄像头 | |
| iso7816 | 源码，串口iso7816 | |
| lcd | 源码，基本液晶屏例子 | |
| nandflash | 源码，nandflash | |
| norflash | 源码，norflash，需特定硬件 | |
| pmc-clock | 源码，pmc时钟切换 | |
| pwm | 源码，PWM脉宽调制 | |
| rtc | 源码，RTC实时时钟 | |
| rtt | 源码，RTT实时定时器 | |
| sdcard | 源码，SD卡访问 | |
| sdmmc-test | 源码，SDMMC测试 | |
| spi-dma-dataflash | 源码，dataflash读写 | |
| spi-slave | 源码，spi从设备 | |
| tc-capture-waveform | 源码，定时器捕获、波形产生 | |
| touchscreen | 源码，液晶屏触摸 | |
| tv-encoder | 源码，图片、视频显示，需特定硬件 | |
| twi-eeprom | 源码, EEPROM读写 | |
| twi-slave | 源码，TWI从设备 | |
| usart-hw-handshaking | 源码，USART串口 | |
| usart-irda | 源码，USART串口红外控制，需特定硬件 | |
| usart-serial | 源码，USART串口 | |
| usart-spi | 源码，USART做SPI接口 | |
| usart-synchronous | 源码，USART同步串口 | |
| watchdog | 源码，看门狗 | |
| getting-started | 源码，开发板作为USB存储设备 | |
| lcd-slideshow | 源码，液晶屏图片显示 | |
| usb-device-cdc-serial | 源码，USB转串口 | |
| usb-device-core | 源码，USB基本例子 | |
| usb-device-hid-keyboard | 源码，USB键盘 | |
| usb-device-hid-mouse | 源码，USB鼠标 | |
| usb-device-hid-transfer | 源码，USB hid传输 | |
| usb-device-massstorage | 源码，U盘 | |
已验证基于KEIL的裸机例子汇总总贴：http://www.mcuzone.com/bbs/read.php?tid=11251
二，uC/OS
| uC/OS-II | 版本：uC/OS-II 2.86 | mcuzone移植,仅适用于64MB DDR2版本 |
| keil MDK工程 | 源码，mcuzone移植 |
三，linux
| Linux系统+QT图形库 | ||
| (提供虚拟机，2.6.30内核版本) | ||
| Linux开发环境 | arm-none-linux-gnueabi- (gcc 4.8.3) | 默认支持armv5指令集,适配ARM926ej-s，大厂推荐使用 |
| 虚拟机中的默认工具链 | 避免用户花额外时间自行搭建环境 | |
| 虚拟机使用文档 | ||
| 虚拟机版本 ubuntu 12.04 LTS | ||
| Bootstrap | 版本：1.16 | 源码 |
| 编译说明文档 | ||
| 支持从nand flash加载，启动 | mcuzone修改 | |
| 支持从data flash加载，启动 | ||
| 独立工具链编译 arm-none-eabi- (gcc 4.5.1) | 虚拟机中已安装 | |
| 支持单片16bit总线64MB DDR2内存 | ||
| u-boot | 版本：201009 | mcuzone修改 |
| 编译说明文档 | ||
| 支持NAND flash启动 | 源码 | |
| 支持data flash启动 | 源码，需要选配件支持 | |
| 支持从网络下载启动 | 源码，需要nfs server | |
| 支持jffs2，ubifs等的烧写 | 源码 | |
| 开机画面 | 源码 | |
| Linux kernel | 版本：Linux-2.6.30 | mcuzone完善 |
| 编译说明文档 | ||
| 开机画面，boot logo | 源码 | |
| 支持NFS/UBIFS/FAT32/JFFS2等格式的文件系统 | 源码 | |
| 片上看门狗驱动 | 源码 | |
| 片上RTC驱动 | 源码 | |
| LED驱动 | 源码, gpio-leds | |
| PWM LED驱动 | 源码 | |
| NAND控制器驱动 | 源码 | |
| GPIO独立按键驱动 | 源码, gpio-keys | |
| 片上SPI控制器驱动 | 源码 | |
| SPI data flash驱动 | 源码，需要选配件支持 | |
| I2C控制器驱动 | 源码 | |
| I2C EEPROM驱动 | 源码，需要选配件支持 | |
| I2C 用户模式驱动i2c-dev | 源码，用于控制外部段式液晶屏等,需要选配件支持 | |
| I2C 温度传感器LM75A驱动 | 源码，需要选配件支持 | |
| 外部I2C RTC，PCF8563,DS1337等 | 源码，需要选配件支持 | |
| LCD驱动 | 源码 | |
| LCD背光驱动 | 源码 | |
| USB HOST驱动，可以接U盘，键盘，鼠标等 | 源码 | |
| USB摄像头驱动 | 源码，gspca，需要选配件支持 | |
| USB 以太网卡驱动，方便扩展有线网卡 | 源码，需要选配件支持 | |
| USB WiFi驱动：内核自带 | 源码，通用wifi驱动，支持某些特定成熟模块 | |
| USB device驱动，支持USB 串口，网卡，存储等 | 源码，内核自带(USB gadget) | |
| SD卡驱动 | 源码 | |
| 多串口驱动 | 源码 | |
| AC97音频驱动，支持WM9711 | 源码 | |
| 片上以太网控制器MAC | 源码 | |
| USB转串口驱动：CH341,CP2102,FT232等，方便扩展串口 | 源码，需要选配件支持 | |
| 注意1：资源之间可能有引脚冲突 | ||
| busybox | busybox-1.23.2 | 源码 |
| 使用busybox创建rootfs | 《使用busybox制作根文件系统》 | |
| ubifs介绍及在ARM Linux上的使用 | 有文档资料 | |
| ubifs镜像制作工具 | 虚拟机上已安装，无需用户再编译安装 | |
| ubifs制作命令 | 虚拟机上有参考命令，直接输入即可制作rootfs镜像 | |
| 参考用的rootfs文件夹 | 虚拟机上可以用于nfs启动板子 | |
| 图形测试程序： | QT，版本：4.8.6 | 源码 |
| QT依赖库 | 源码 | |
| QT依赖库编译方法 | 提供使用文档 | |
| QT编译方法 | ||
| QT用户程序建立及编译方法 | ||
| 开发环境指南 | 使用网络启动开发板的方法 | 提供使用文档 |
| 板子程序测试方法 | ||
| ROOTFS生成ubi镜像的方法 | ||
| 提供参考一键烧写包 | ||
| 其它软件特性： | 支持telent，ssh等远程登录方式，编译管理 | 源码 |
| 支持ftp，tftp，wget等工具实现文件下载与上传 | 源码 | |
| 支持webserver，内置httpd | 源码 | |
| 支持在bootstrap里实现NAND recovery，恢复SAM-BA连接 | mcuzone修改，增票用户免费定制 | |
| 支持tslib对触摸屏进行校准 | 源码 | |
| 支持uboot及linux中的开机画面定制 | mcuzone修改，增票用户免费定制 | |
| 开机自行运行程序 | 包含在文件系统中 | |
| MP3播放程序：madplay, mplayer | 源码 | |
| 串口测试程序ttytest | 包含在文件系统中 | |
| 按钮测试程序input_tst | 包含在文件系统中 | |
| frame buffer截图程序gsnap | 包含在文件系统中 | |

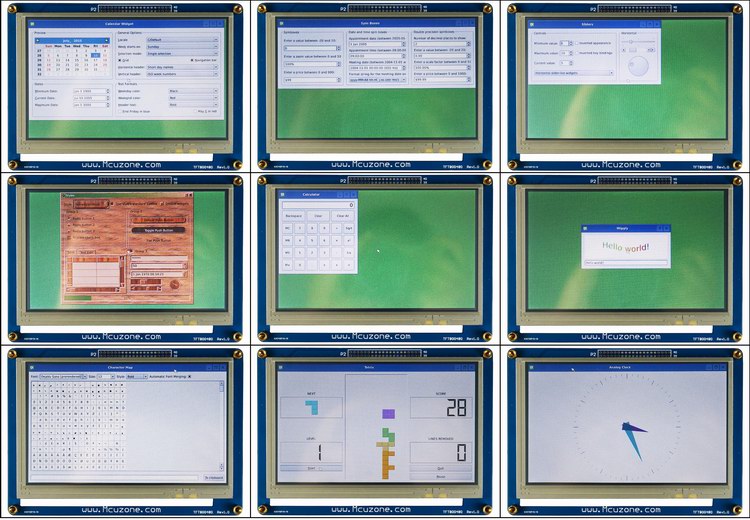

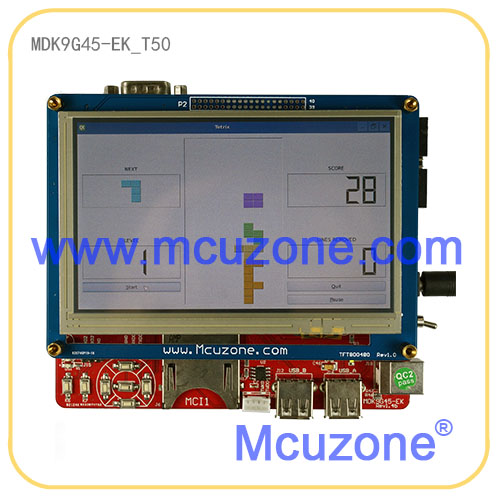

QT演示程序：
四，Wince
| Windows CE | ||
| （Windows CE不稳定，我们不提供技术支持，仅供参考） | ||
| Windows CE BSP版本 | Windows CE 6.0 | 源码，R3版本，基于官方版本1.4.0，提供虚拟机 |
| Windows CE烧写与测试文档 | ||
| Eboot特性 | 从NAND启动 | 支持 |
| 通过以太网加载镜像 | 支持 | |
| 通过NAND加载镜像 | 支持 | |
| 串口调试 | 支持 | |
| 启动画面 | 支持 | |
| BSP驱动特性 | 以太网驱动 | 源码 |
| Watchdog驱动 | 源码 | |
| RTT/RTC驱动 | 源码 | |
| 电源管理系统驱动 | 源码 | |
| LCD显示驱动 | 源码 | |
| 触摸屏驱动 | 源码 | |
| 音频输出驱动 | 源码 | |
| 串口驱动 | 源码 | |
| USB Host驱动 | 源码 | |
| USB Device驱动 | 源码 | |
| TWI驱动 | 源码 | |
| SD卡驱动 | 源码 | |
| LED驱动 | 源码 | |
| KEY PAD驱动 | 源码 | |
| NAND驱动 | 源码 | |
| EEPROM | 源码 | |
| 支持的USB外设 | USB鼠标 | 支持 |
| USB键盘 | 支持 | |
| U盘 | 支持 | |
| USB Hub | 支持 | |
五，文档
● 提供EK相关器件数据手册；
● 提供核心板和底板原理图（pdf格式）；
● 提供用户手册
【发货清单】
- 开发板一套(核心板＋底板＋5寸800480液晶屏)
- 电源一个
- 网线，串口线，usb线各一条
- 光盘一份（同一客户仅发一份）
相关商品
|
|
| |||||||||||||||||||
购买咨询（已有2条咨询）
提问
非会员顾客 说： 13-03-31 19:01 请问：快递多久到广州番禺？
回答
回复： 13-04-01 09:29 顺丰22
提问
说： 13-03-10 22:45 核心板看起来和MDK9G45核心板V2似乎不太一样。怎么提供的资源比MDK9G45核心板V2还少了。linux部分的资源和MDK9G45核心板V2提供的是一样的吗？从核心板引出的GPIO在底板上怎么没看到对应的排针？
回答
回复： 13-03-11 09:37 你好，核心板的引脚都在核心板上的，不会出现在底板上的，如果你要用核心板的引脚，要么就是你自己设计底板，我们底板是针对硬件外设设计的。我们开发板配套的核心板是MDK9G45核心板，不是V2核心板，开发板里提供的linux的资源是在我们的开发板上移植好的，开发板上跑通过，测试ok的。单独的核心板的资源，那是没有技术支持，基本上是atmel官方的资源。
