民用级200元，工业级210元，此为100个起的单价，购买少于10个的，单价为300，下单前先咨询，若未经沟通直接拍下少于这数量付款的，概不发货，请谅解。
量大可以沟通协商价格
如果nand升级为512M需加30元。
【产品介绍】

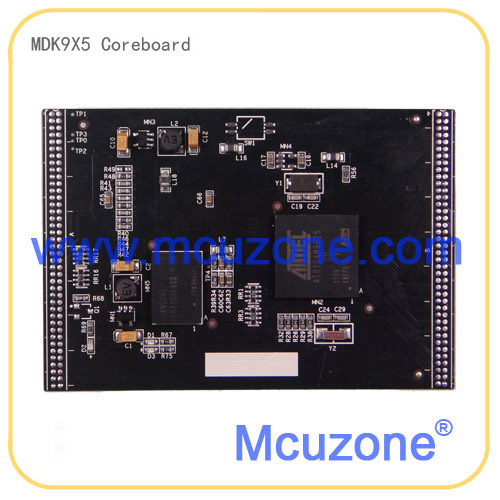

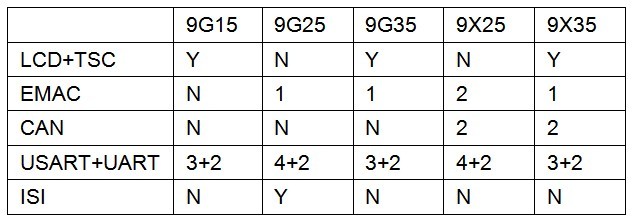

AT91SAM9X25是ATMEL最新AT91SAM9x5系列ARM9中的一员，高速USB HOST和Device，双以太网，双CAN接口，2个高速储存卡接口，2个SPI，SSC，16位PWM，3个TWI(I2C)，4个USART，2个UART，12通道10位ADC带触摸控制，软件猫等资源。MDK9X25核心板具备128MB DDR2，256MB NAND，全部GPIO引出，预留AT24,AT25,AT45存储器接口。
此板支持从nand flash启动
【硬件资源】
核心板硬件资源
处理器
AT91SAM9X25
400MHz@1V, 16KB D-cache，16KB I-Cache，64KB ROM(用户无法修改)
存储器
DDR2
16位 128MB DDR2
NAND FLASH
256MB NAND FLASH
AT24, AT25, AT45系列
预留位置，用户可自行选配
接口
1.27mm间距，2×40×2插针引出
160pin接插件，全部GPIO引出
尺寸
75×51mm，1.8mm厚度
六层板，上市大厂精工制作
【软件资源】
一，裸机程序（Keil和IAR以及GNU三个平台）
裸机程序/BareMetal Softpack
裸机例程包
ATMEL software package
源码，每个例子均有Keil MDK、IAR EWARM、GCC三个版本的工程
使用Keil MDK编译调试的说明文档
MAN3027
ADC10
源码，片上10bit ADC采集
CAN
源码，CAN通信演示
DMA
源码，DMA传输演示
getting-started
源码，开发板基础演示例子
LCD
源码，LCD演示
Periph_Protect
源码，外设例程
PMC Clock Switching
源码，外设时钟控制
PWM
源码，PWM控制器演示
Qtouch
源码，需要特定硬件
SMC PSRAM
源码，需要特定硬件
SPI Slave
源码，SPI例程
SSC_DMA_Audio
源码, SSC音频演示
SYSC
源码
TC Capture Waveform
源码，定时器例子
TWI EEPROM
源码，访问外部I2C EEPROM，需要特定硬件
TWI Slave
源码，TWI例程
USART Hardware Handshaking
源码，USART串口例程
USART_Serial
源码，USART串口例程
USART SPI
源码，USART串口例程
USART Synchronous
源码，USART串口例程
EMAC
源码，ethernet网络演示
HSMCI MultiMedia Card
源码，MMC卡访问
HSMCI SD Card
源码，SD卡访问
HSMCI SDIO
源码，SDIO设备访问，需要特定硬件
SMC NAND Flash
源码，NAND控制器例程
SPI Serial Flash
源码，访问SPI Flash
USB Audio Looprec
源码，USB音频设备
USB CDC Serial
源码，USB虚拟串口
USB Core
源码, USB核心库
USB HID KeyBoard
源码，USB键盘
USB HID Mouse
源码，USB鼠标
USB HID MSD
源码，USB复合设备，HID + 存储
USB HID Transfer
源码，USB自定义HID设备例子
USB IAD CDC CDC
源码，USB复合设备
USB IAD CDC HID
源码，USB复合设备
USB IAD CDC MSD
源码，USB复合设备
USB MSD
源码，开发板作为USB存储设备
USB Massstorage
源码，U盘例子
二，linux
● 提供U-Boot源码；
● 提供Linux 2.6.xx；
● 提供以下驱动源码：
◆ 10/100M以太网驱动
◆ 2路USB HOST驱动
◆ USB Device驱动（USB gadget, 选配）
◆ 通用串口驱动
◆ 按键驱动
◆ Nand Flash对应的MTD驱动
◆ SPI驱动
◆ TWI(I2C)驱动
◆ 片上RTC驱动
◆ SD/MMC卡驱动
等
三，文档
● 提供EK相关器件数据手册；
● 提供核心板原理图（pdf格式）；
● 提供用户手册
【发货清单】
- 核心板一块
- 光盘一张（同一客户仅发一张）
