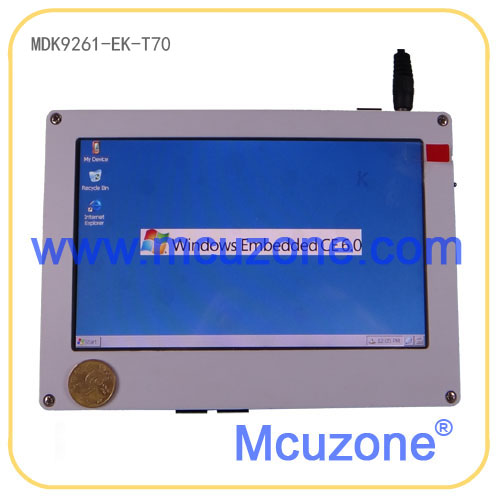

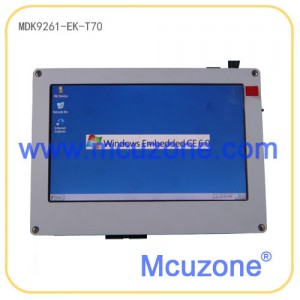

MDK9261-EK-T70开发板,基于AT91SAM9261,180MHz CPU,64MB SDRAM,7寸800x480 TFT LCD触摸屏,可用于新能源行业人机界面,提供miniGUI,QT支持 太阳能


查看大图

MDK9261-EK-T70开发板,基于AT91SAM9261,180MHz CPU,64MB SDRAM,7寸800x480 TFT LCD触摸屏,可用于新能源行业人机界面,提供miniGUI,QT支持 太阳能

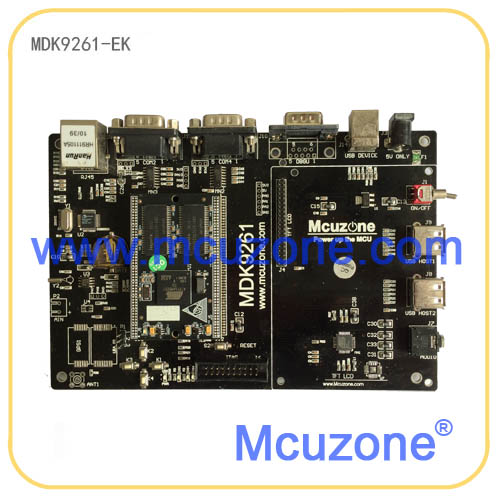

MDK9261开发板是基于AT91SAM9261处理器,板载USB DEVICE, USB HOST, SD卡接口, DBGU调试串口, 一个3线串口, 一个五线串口, 一个7" 800×480 TFT LCD, 一个10M/100M以太网, 4个按键2个LED,音频,外部RTC,GPS(选配),16位ADC(选配)。提供搭载miniGUI图形界面Linux系统虚拟机。

  • 商品编号:130328MDK9261T70
  • 商品重量:1500.000 克(g)
  • 货  号:130328MDK9261T70
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:13
  • 销售价: ¥699.00
购买数量:
  (库存999)

可提供搭载miniGUI图形界面的Linux虚拟机开发平台!



技术支持时间为半年,技术支持限裸机和Linux及Wince三选一。

如果使用linux的,需要有一定的linux基础知识,此板不适合没有linux基础或没有linux开发经验的用户,我们不做入门级指导和相关二次开发的技术支持,谢谢配合!


【产品简介】

MDK9261开发板是基于AT91SAM9261处理器,板载USB DEVICE, USB HOST, SD卡接口, DBGU调试串口, 一个3线串口, 一个五线串口, 一个7" 800×480 TFT LCD, 一个10M/100M以太网, 4个按键2个LED,音频,外部RTC,GPS(选配),16位ADC(选配)。提供搭载miniGUI图形界面Linux系统虚拟机。


核心板硬件资源
处理器 AT91SAM9261 额定频率190MHz,ARM926EJ-S内核,工业级,无铅,217BGA,160KB SRAM,32KB ROM
存储器 SDRAM 32位,64MB
NAND FLASH 128MB NAND FLASH(可升级为256MB/1GB)
DataFash 4MB DataFash,AT45DB321,存储系统启动代码(选配)
接口 1.27mm间距双排针,2×50×2插针引出 200pin接插件,全部GPIO引出
尺寸 41×66mm 六层板,上市大厂精工制作

MDK9261开发板核心板引脚定义:



底板硬件资源
调试接口 调试串口 1路,有RS232与TTL接口
JTAG调试接口 1路,标准20芯接口
外设接口 USB 2.0 F-S Host接口 2路,全兼容OHCI USB 2.0 F-S规格
USB 2.0 F-S Device接口 1路,全兼容OHCI USB 2.0 F-S规格
10/100M 以太网 1路,带网络变压器和状态指示灯
LCD接口 引出全部LCD信号线,支持TFT-LCD和STN-LCD
普通串口 1路3线串口,1路5线串口
RTC 外部RTC实时时钟,电池默认不配
I2C接口 1路,高精度ADC芯片,ADS1110
GPS模块 1路,选配
音频接口 1路,AT73C213
SD卡接口 1路,SPI模式
人机接口 用户按键 4路
电阻触摸屏 4线触摸,位于LCD驱动背板
用户LED 4盏
电源 电源指示灯 1盏
电源开关 1个
电源输入 1路,5V 2A DC输入
尺寸 180×130mm 2层板

  注意:实际配置7寸800480带电阻触摸屏


【PCB规格】

底板:180×130mm
核心板:41×66mm



【软件资源】

裸机程序(atmel提供的软件包)
(Keil MDK,IAR EWARM,GCC三个工程)
ATMEL software package KEIL已验证修改ok的如下:
Basic-Dataflash-project 源码,dataflash的擦除和读写演示
Basic-fatfs-project 源码,文件系统FATFS
Basic-fatfs-sdcard-project 源码,基于SD的文件系统FATFS读写演示
Basic-lcd-project 源码,LCD显示演示
Basic-nandflash-project 源码,nandflash的擦除和写入演示
Basic-RTT-project 源码,RTT外设使用演示
Basic-SDcard-project 源码,SD接口对SD卡进行读写操作
Basic-touchscreen-project 源码,触摸屏操作演示
getting-started-project 源码,基本操作演示
USB-device-massstorage-project 源码,U盘演示
USB-device-composite-hidmsd-project 源码,HID键盘和U盘演示
USB-device-core-project 源码,USB内核枚举演示
USB-device-HID-keyboard-project 源码,HID键盘演示
USB-device-HID-Mouse-project 源码,HID鼠标演示
USB-device-HID-transfer-project 源码,HID传输演示
未验证的如下(需客户自行验证,且无技术支持):
Basic-fs-project 源码,开源文件系统
AT91Bootstrap 源码
Basic-SD-SPI-project 源码
Basic-SDMMC-project 源码
Basic-Serialflash-project 源码
Basic-TWI-EEPROM-project 源码
Basic-TWI-Slave-project 源码
LCD-slideshow-project 源码

Linux
Linux开发环境 arm-none-linux-gnueabi- (gcc 4.5.1) 支持armv5指令集,适配ARM926ej-s,大厂推荐使用
Bootstrap 版本:1.16
支持从nand flash加载,启动 源码
支持从data flash加载,启动 源码
独立工具链编译 arm-none-eabi- (gcc 4.5.1) 源码
u-boot 版本:201009
支持NAND flash启动 源码
支持data flash启动 源码
支持从网络下载启动 源码,需要nfs server
支持jffs2,ubifs等的烧写 源码
支持gpio测试 源码,方便快速确认板子连接,便于量产检测
开机画面 源码,随选配件提供
Linux kernel 版本:Linux-2.6.30
开机画面,boot logo 源码
支持NFS/UBIFS/FAT32/JFFS2等格式的文件系统 源码
片上看门狗驱动 源码(建议用外置)
片上RTC驱动 源码(性能一般,建议用外置RTC)
LED驱动 源码,gpio-leds
NAND控制器驱动 源码
GPIO独立按键驱动 源码, gpio-keys
片上SPI控制器驱动 源码
SPI 用户模式驱动,用于控制外部SPI液晶屏 随选配件提供
SPI data flash驱动 随选配件提供
SPI 网卡enc28j60驱动 随选配件提供
I2C控制器驱动 源码
I2C EEPROM驱动 随选配件提供
I2C 用户模式驱动i2c-dev,用于控制外部段式液晶屏 随选配件提供
I2C ADC,ADS1110驱动 随选配件提供
I2C 温度传感器LM75A驱动 随选配件提供
外部I2C RTC,PCF8563,DS1337等 源码,有些需特定硬件
PWM驱动 源码
LCD驱动 源码,随选配件提供
LCD背光驱动 源码,随选配件提供
USB HOST驱动,可以接U盘,键盘,鼠标等 源码
USB摄像头驱动 随选配件提供
USB 以太网卡驱动,方便扩展有线网卡 随选配件提供
USB WiFi驱动:内核自带 源码,通用wifi驱动,支持某些特定成熟模块
USB WiFi驱动:支持RT3070MT7601等模块 随选配件提供
USB device驱动,支持USB 串口,网卡,存储等 源码,(USB gadget)
SD卡驱动 源码(与SPI复用,不能同时使用)
多串口驱动 源码
音频驱动 源码
片上以太网控制器MAC 源码
USB转串口驱动:CH341,CP2102,FT232等,方便扩展串口 随选配件提供
注意1:触摸屏和SD卡有冲突,不能同时使用;
注意2:CPU虽然有三个串口但是其中一个串口和NAND控制信号有冲突,剩下的串口也和部分外设有复用,请仔细配置
busybox busybox-1.20.1 源码
使用busybox创建rootfs
ubifs镜像制作工具 已安装,无需用户再编译安装
ubifs制作命令
参考用的rootfs文件夹 可以用于nfs启动板子
命令行测试程序 ttytest,多串口测试程序 源码
input_tst,输入测试程序 源码
ts_calibrate,触摸屏校准程序 源码,随选配件提供
led_test, LED测试程序 源码,基于Linux sysfs
图形测试程序: minigui,版本:3.0.12 需选购5寸或7寸液晶屏提供
minigui_demo01: LED控制演示 源码
minigui_demo02:串口操作演示 源码
minigui_demo03:LM75A温度采集演示 随选配件提供
minigui demo14: 综合演示:串口,LED,按键等 源码
图形测试程序: QT,版本:4.8.1 需选购5寸或7寸液晶屏提供
QT_demo01:LED和按键 源码
QT_demo25: 综合演示:串口,LED,按键等 源码
其它软件特性: 支持telent,ssh等远程登录方式,编译管理 源码
支持ftp,tftp,wget等工具实现文件下载与上传 源码
支持webserver,内置httpd 源码
支持在bootstrap里实现NAND recovery,恢复SAM-BA连接 烧写文件
支持tslib对触摸屏进行校准 源码
支持uboot及linux中的开机画面定制 烧写文件
开机自行运行程序 包含在文件系统中
多媒体支持: 支持本地mp3文件播放 源码
支持播放网络电台 源码
支持视频播放 源码
支持wav文件播放 源码
支持网络方式查看摄像头 随选配件提供


● 提供移植好的搭载miniGUI图形库的Linux虚拟机开发平台
● 提供基于miniGUI的演示用应用程序及源码

Windows CE
Windows CE BSP版本 Windows CE 5.0 源码
Windows CE 6.0 源码
Eboot特性 从NAND启动 烧写文件
从DATA Flash启动 支持
通过以太网加载镜像 支持
通过NAND加载镜像 支持
串口调试 支持
启动画面 支持
BSP驱动特性 以太网驱动 源码
Watchdog驱动 源码
RTT/RTC驱动 源码
电源管理系统驱动 源码
LCD显示驱动 源码,随选配件提供
触摸屏驱动 源码,随选配件提供
音频输出驱动 源码
串口驱动 源码
USB Host驱动 源码,支持USB鼠标,USB键盘,U盘,USB HUB
USB Device驱动 源码
SPI驱动 源码
TWI驱动 源码
PWM驱动 源码
SD卡驱动 源码
LED驱动 源码
KEY PAD驱动 源码
GPRS驱动 随选配件提供
NAND驱动 源码
支持的其他USB外设 USB转RS232 随选配件提供
USB WIFI 随选配件提供
USB摄像头 随选配件提供
其它Wince软件特性 系统里自带 需要选择相关组件

● 提供TCPMP播放器软件;
● 提供手写输入软件;
● 提供截图软件;
● 提供FTP软件;
● 提供压缩软件;
● 提供基于ActiveSync的注册表编辑器;
● 提供远程控制软件;

uC/OS-II uC/OS-II 2.86 + uc/GUI 3.90a 需另外加100元提供
keil MDK工程 源码(汉字显示,基础触摸)


文档
● 提供EK相关器件数据手册;
● 提供核心板和底板的原理图(pdf格式);
● 用户手册


【发货清单】

● MDK9261开发板一块;
●7‘寸800x480 TFT LCD模块一块(带电阻触摸);
●稳压直流电源一个;
● USB方头线一条;
●网线一条;
●串口线一条
●DVD资料光盘一张;
