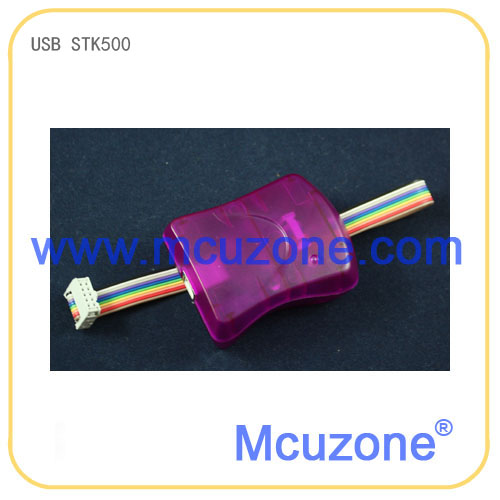

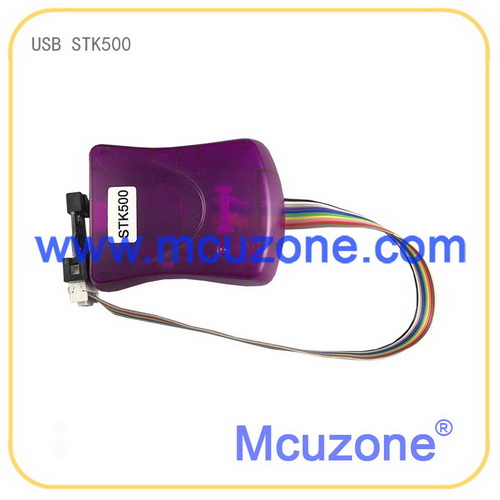

AVRISP mkII外壳，更为小巧美观。

---

【产品简介】

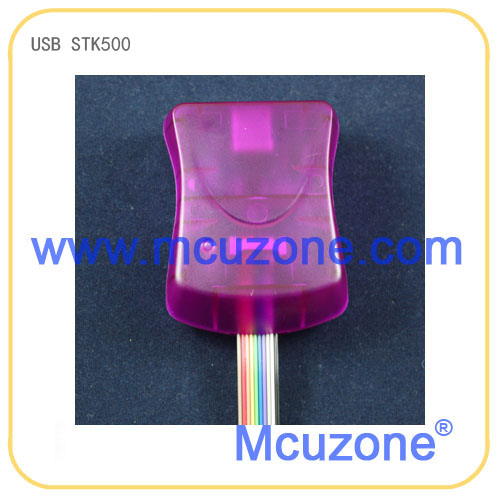

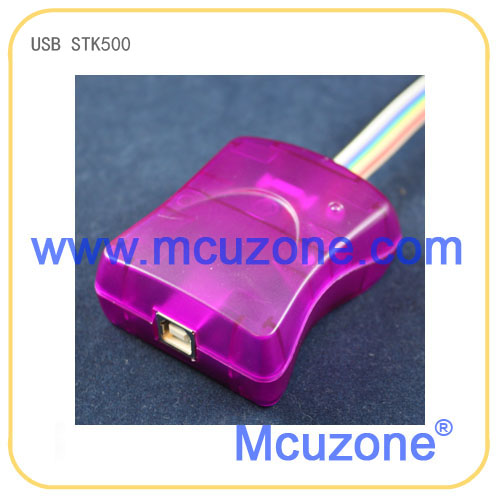

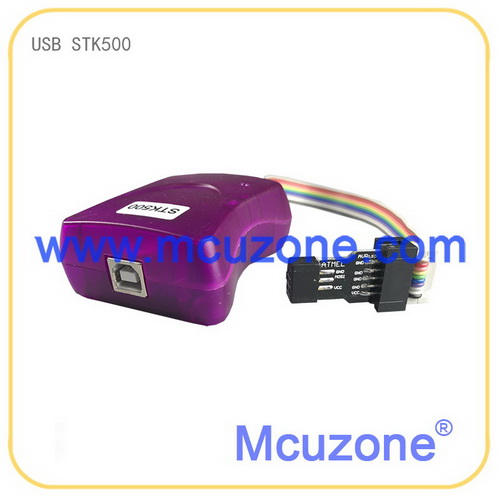

USB AVR STK500下载器兼容STK500协议，不支持调试，采用USB转串口设计方便没有串口的电脑使用，支持带ISP接口的AVR芯片，引出10PIN的ISP接口，LED状态指示，支持avr studio 4、5/atmel studio 6/atmel studio 7。

---

【性能指标】

• 支持STK500 V2协议
• 支持带ISP接口的AVR芯片
• 采用工业级FT232的USB转串口芯片设计，方便没有串口的电脑，稳定可靠，适用所有的操作系统，包括win10，win8，win7，xp等等
• 提供10芯ISP接口，方便目标板连接

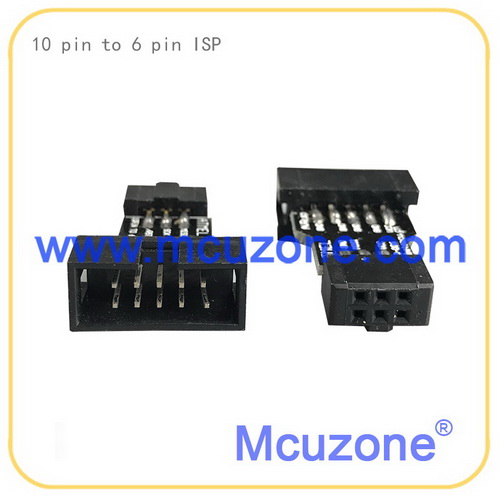

• 提供10芯转6芯ISP接口，标准接口，方便6芯ISP用户连接
• STK500下载器从USB取电工作，但不对目标板供电
• 精致外壳，携带方便

---

【使用指南】

avr sudio4.18下使用指南

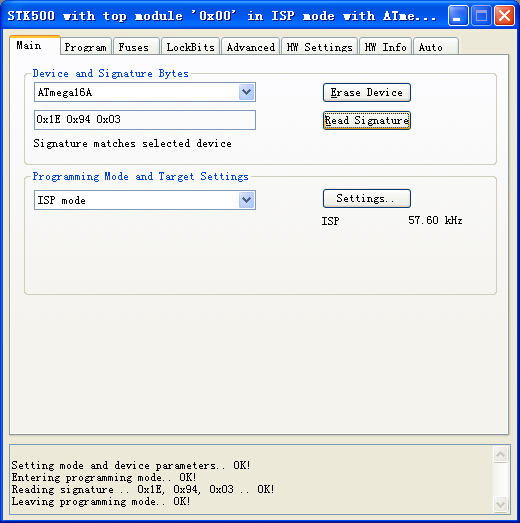

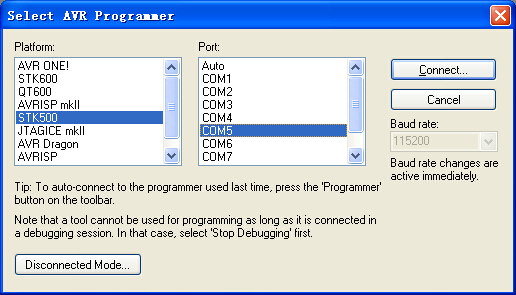

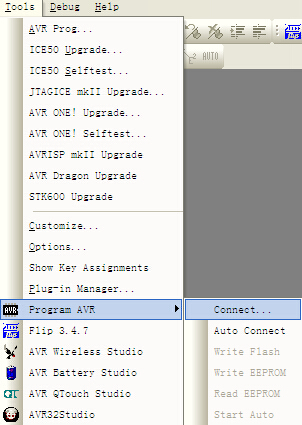

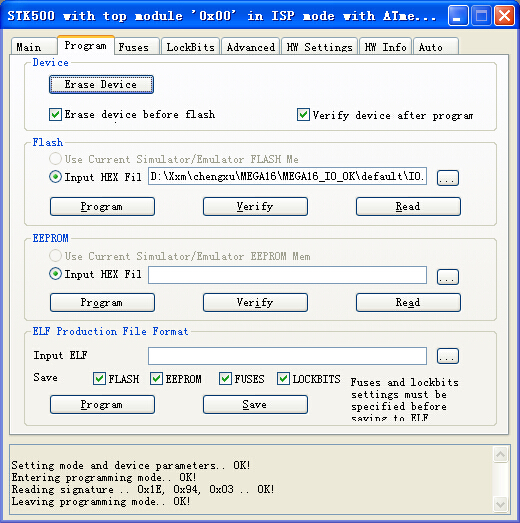

首先点击connect，然后选择STK500和对应的串口，点击connect进入，选择对应芯片及ISP，点击read signature，program界面进行程序下载。

avr studio 4.18 下支持器件列表：

ATmega8,ATmega16,ATmega32,ATmega32HVB,ATmega48,ATmega48P,ATmega64,ATmega88,ATmega88P,ATmega103,ATmega128,
ATmega1280,ATmega1281,ATmega1284P,ATmega16HVA,ATmega161,ATmega162,ATmega163,ATmega164P,ATmega165,
ATmega165P,ATmega168,ATmega168P,ATmega169,ATmega169P,ATmega323,ATmega324P,ATmega325,ATmega325P,
ATmega328P,ATmega329,ATmega329P,ATmega32C1,ATmega32M1,ATmega32U4,ATmega406,ATmega640,ATmega644,
ATmega644P,ATmega645,ATmega649,ATmega2560,ATmega2561,ATmega3250,ATmega3250P,ATmega3290,
ATmega3290P,ATmega6450,ATmega6490,ATmega8515,ATmega8535,
ATtiny11,ATtiny12,ATtiny13,ATtiny15,ATtiny22,ATtiny2313,ATtiny24,ATtiny25,ATtiny26,ATtiny261,ATtiny28,ATtiny43U,ATtiny44,ATtiny45,ATtiny461,
ATtiny48,ATtiny84,ATtiny85,ATtiny861,ATtiny88,ATtiny167
AT90CAN32,AT90CAN64,AT90CAN128,AT90PWM2,AT90PWM2B,AT90PWM216,AT90PWM316,AT90PWM3,AT90PWM3B,AT90USB82,AT90USB162,
AT90USB646,AT90USB647,AT90USB1286,AT90USB1287,AT86RF401
AT90S1200,AT90S2313,AT90S2323,AT90S2333,AT90S2343,AT90S4414,AT90S4433,AT90S4434,AT90S8515,AT90S8535

avr studio 5.1下使用指南

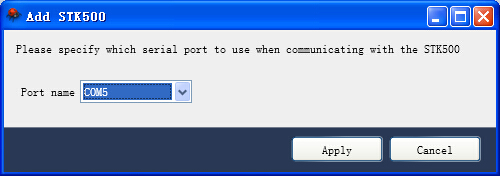

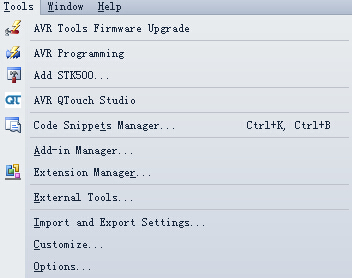

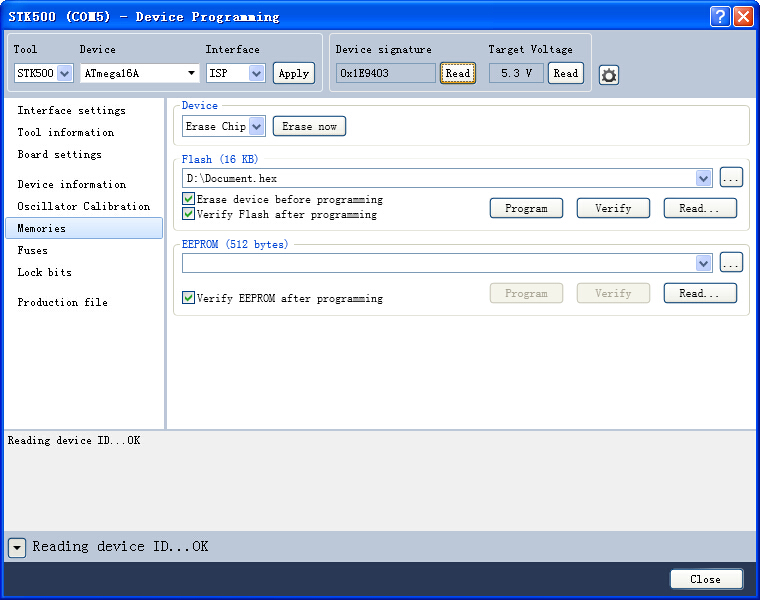

首先点击Add STK500，选择对应串口，成功apply后点击device programming，选择STK500，选择对应芯片及ISP，点击apply，连接好点击read读取芯片信息，memories界面进行程序下载。

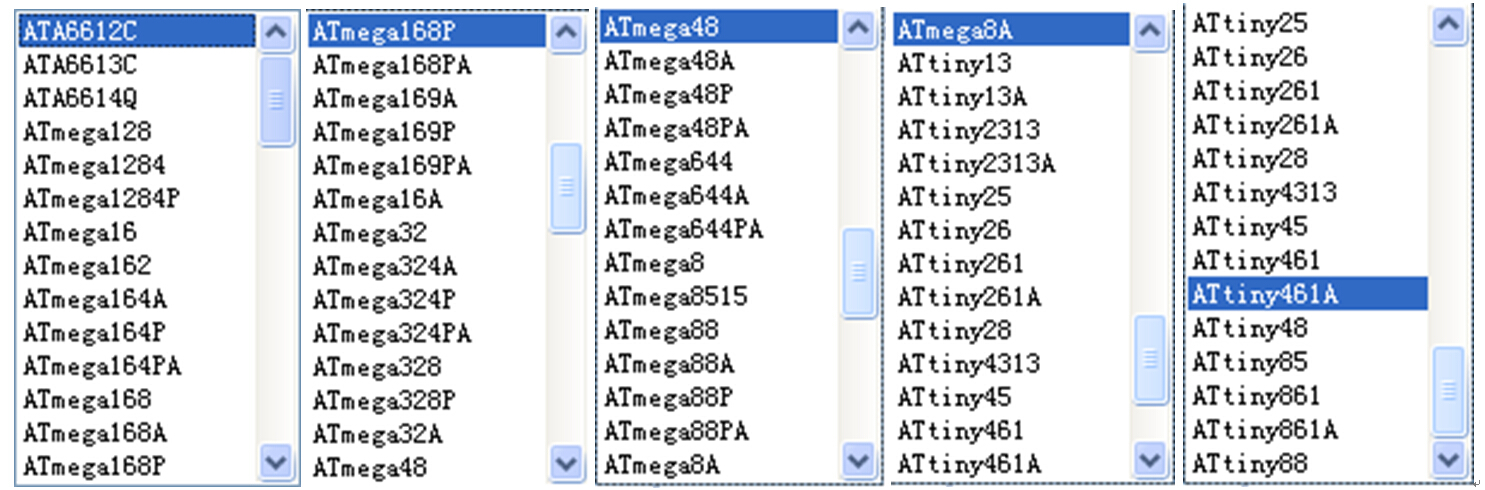

avr studio 5.1下器件支持列表：

atmel studio 6.2下使用指南

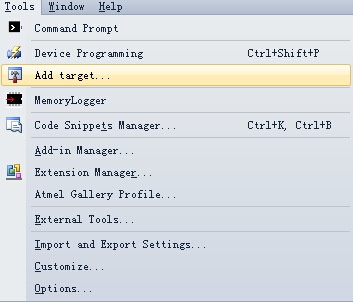

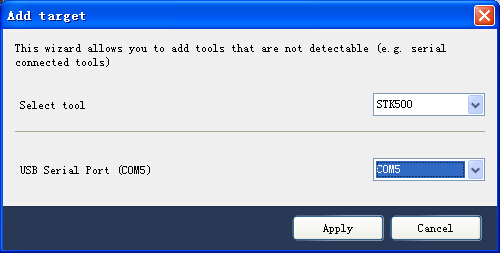

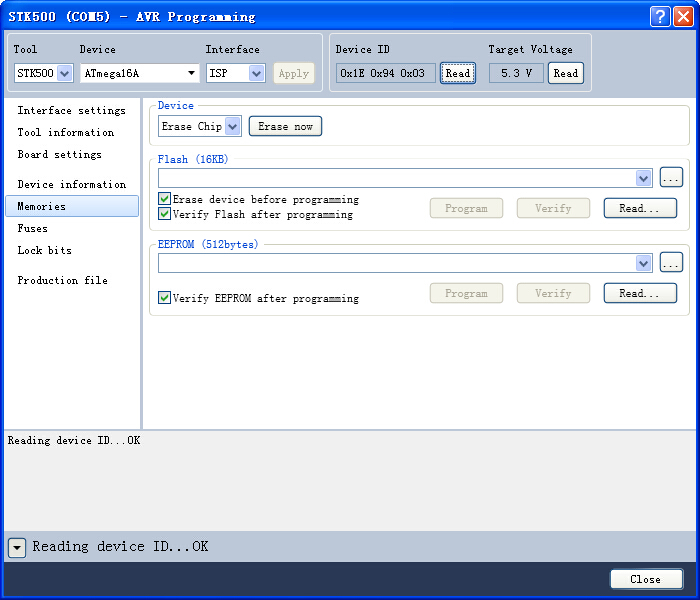

首先点击Add target，选择对应串口，点击device programming，选择STK500，选择对应芯片及ISP，点击apply，连接好点击read读取芯片信息，memories界面进行程序下载。

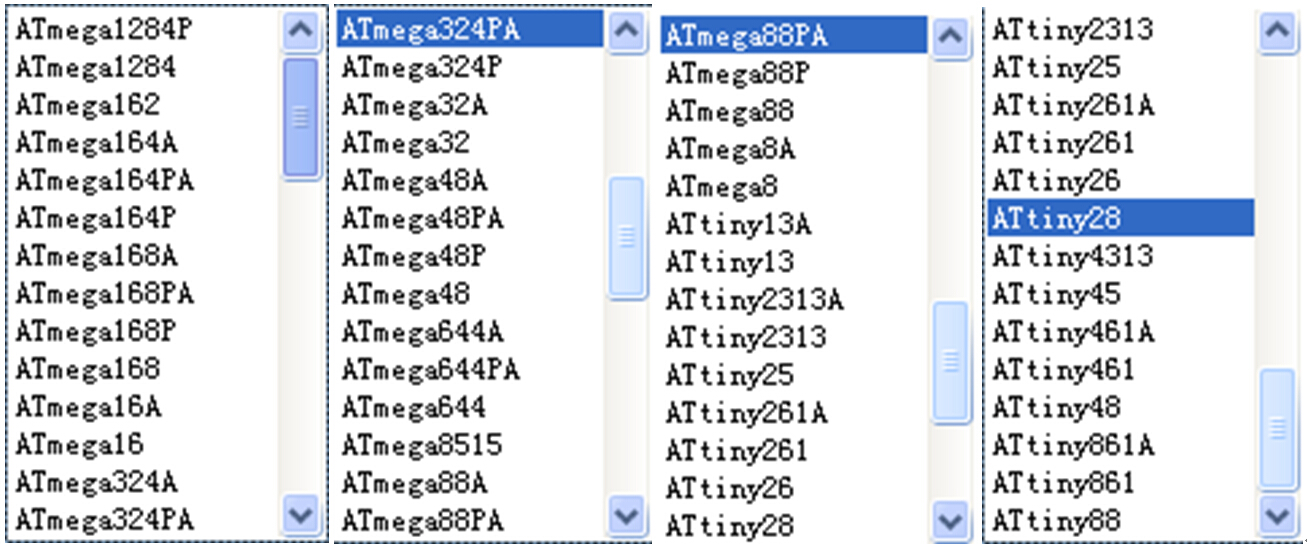

atmel studio 6.2 下支持器件列表：

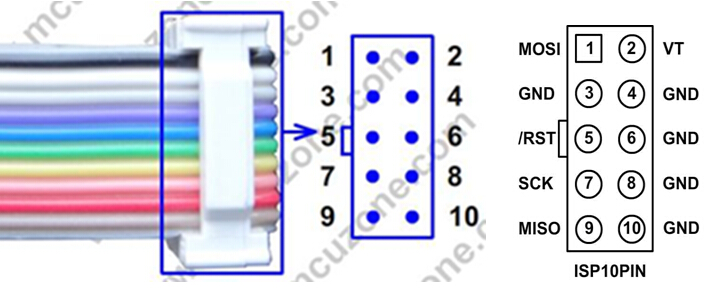

10PIN ISP引脚定义：

---

【发货清单】

      STK500下载器（含10芯线）一个
      USB线一条
      10芯转6芯转接板一个
      资料通过邮件发送

---
