此为民用级价格,为100个起的批量单价,工业级的加20元,少于100个的价格,请联系我们销售,此价出给已购买开发板客户;未购买开发板第一次购买只买核心板的,价格为300元。
nand升价到512M的话加30元。
【产品介绍】
AT91SAM9G25是ATMEL的AT91SAM9x5系列ARM9中的一员,具有ISI(摄像头),高速USB HOST和Device,以太网,2个高速储存卡接口,2个SPI,SSC,16位PWM,3个TWI(I2C),4个USART,2个UART,12通道10位ADC带触摸控制,软件猫等资源。

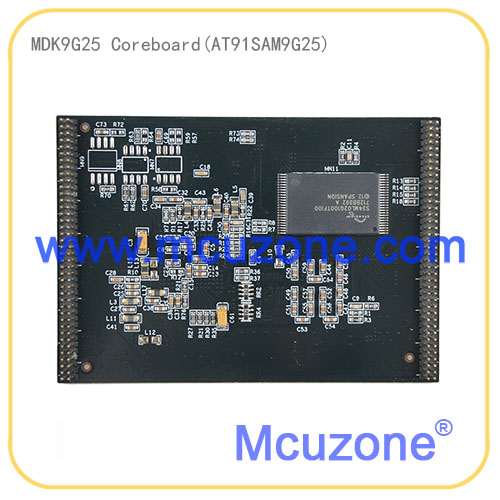

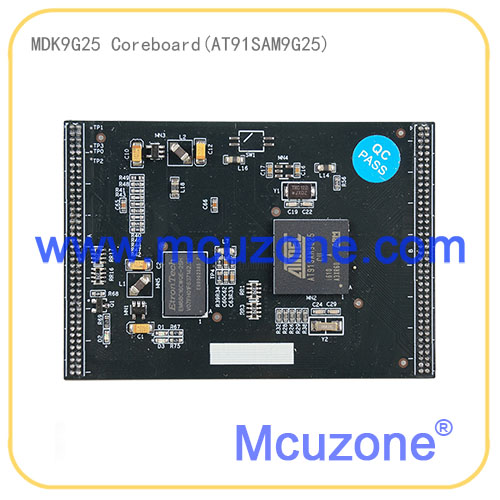

MDK9G25核心板具备128MB DDR2,256MB NAND,全部GPIO引出,预留AT24,AT25,AT45存储器接口。
此板支持从nand flash启动
核心板硬件资源 | ||
处理器 | AT91SAM9G25 | 400MHz@1V, 16KB D-cache,16KB I-Cache,64KB ROM(用户无法修改) |
存储器 | DDR2 | 16位 128MB DDR2 |
NAND FLASH | 256MB NAND FLASH | |
AT24, AT25, AT45系列 | 预留位置,用户可自行选配 | |
接口 | 1.27mm间距,2×40×2插针引出 | 160pin接插件,全部GPIO引出 |
尺寸 | 75×51mm,1.8mm厚度 | 六层板,上市大厂精工制作 |
【软件资源】
一,裸机程序(Keil和IAR以及GNU三个平台)
裸机程序/BareMetal Softpack | ||
裸机例程包 | ATMEL software package | 源码,每个例子均有Keil MDK、IAR EWARM、GCC三个版本的工程 |
使用Keil MDK编译调试的说明文档 | MAN3027 | |
ADC10 | 源码,片上10bit ADC采集 | |
CAN | 源码,CAN通信演示 | |
DMA | 源码,DMA传输演示 | |
getting-started | 源码,开发板基础演示例子 | |
LCD | 源码,LCD演示 | |
Periph_Protect | 源码,外设例程 | |
PMC Clock Switching | 源码,外设时钟控制 | |
PWM | 源码,PWM控制器演示 | |
Qtouch | 源码,需要特定硬件 | |
SMC PSRAM | 源码,需要特定硬件 | |
SPI Slave | 源码,SPI例程 | |
SSC_DMA_Audio | 源码, SSC音频演示 | |
SYSC | 源码 | |
TC Capture Waveform | 源码,定时器例子 | |
TWI EEPROM | 源码,访问外部I2C EEPROM,需要特定硬件 | |
TWI Slave | 源码,TWI例程 | |
USART Hardware Handshaking | 源码,USART串口例程 | |
USART_Serial | 源码,USART串口例程 | |
USART SPI | 源码,USART串口例程 | |
USART Synchronous | 源码,USART串口例程 | |
EMAC | 源码,ethernet网络演示 | |
HSMCI MultiMedia Card | 源码,MMC卡访问 | |
HSMCI SD Card | 源码,SD卡访问 | |
HSMCI SDIO | 源码,SDIO设备访问,需要特定硬件 | |
SMC NAND Flash | 源码,NAND控制器例程 | |
SPI Serial Flash | 源码,访问SPI Flash | |
USB Audio Looprec | 源码,USB音频设备 | |
USB CDC Serial | 源码,USB虚拟串口 | |
USB Core | 源码, USB核心库 | |
USB HID KeyBoard | 源码,USB键盘 | |
USB HID Mouse | 源码,USB鼠标 | |
USB HID MSD | 源码,USB复合设备,HID + 存储 | |
USB HID Transfer | 源码,USB自定义HID设备例子 | |
USB IAD CDC CDC | 源码,USB复合设备 | |
USB IAD CDC HID | 源码,USB复合设备 | |
USB IAD CDC MSD | 源码,USB复合设备 | |
USB MSD | 源码,开发板作为USB存储设备 | |
USB Massstorage | 源码,U盘例子 | |
二,linux
● 提供U-Boot源码;
● 提供移植好的Linux 2.6.xx;
● 提供以下驱动源码:
◆ 10/100M以太网驱动
◆ 2路USB HOST驱动
◆ USB Device驱动(USB gadget, 选配)
◆ 通用串口驱动
◆ 按键驱动
◆ Nand Flash对应的MTD驱动
◆ SPI驱动
◆ TWI(I2C)驱动
◆ 片上RTC驱动
◆ SD/MMC卡驱动
等
三,文档
● 提供EK相关器件数据手册;
● 提供核心板原理图(pdf格式);
【发货清单】
| |||||||||
