MDK9X5L核心板,AT91SAM9X35,400MHz CPU,128MB DDR2,高速USB,LCD,CAN,以太网(9X35,9G35,9X25,9G25)


查看大图

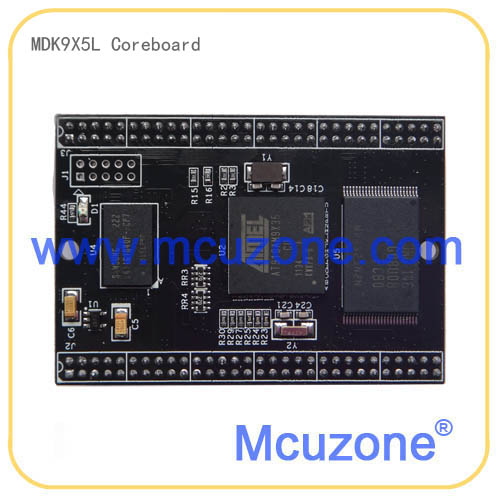

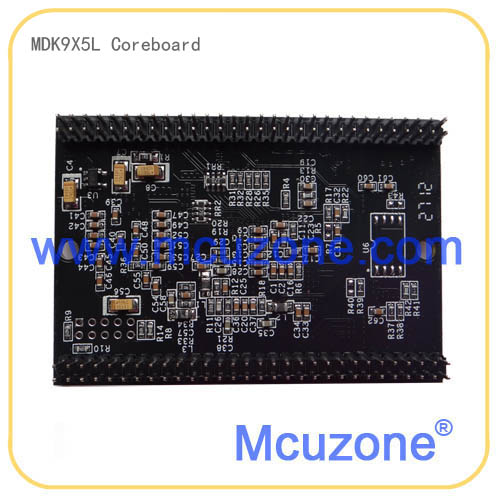

MDK9X5L核心板,AT91SAM9X35,400MHz CPU,128MB DDR2,高速USB,LCD,CAN,以太网(9X35,9G35,9X25,9G25)

AT91SAM9X35是ATMEL最新AT91SAM9x5系列ARM9中的一员,具有LCD控制器,高速USB HOST和Device,以太网,2个高速储存卡接口,2个CAN,2个SPI,SSC,16位PWM,3个TWI(I2C),3个USART,2个UART,12通道10位ADC带触摸控制,软件猫等资源。MDK9X35L核心板具备128MB DDR2,256MB NAND,绝大多数GPIO引出,2mm接插件引出120个引脚,预留AT45存储器接口。

  • 商品编号:120813M9X35LC
  • 商品重量:100.000 克(g)
  • 货  号:120813M9X35LC
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:3
  • 销售价: ¥190.00
购买数量:
  (库存500)

MDK9X35L核心板规格书(包括板子尺寸和引脚定义以及两款核心板对比表)

此版本核心板同时也有MDK9X25L核心板,MDK9G35L核心板,MDK9G25L核心板

标价为100个起单价,少于100个的,请联系我们销售,如果未联系,直接下单的,我们概不发货,谢谢配合。


【产品介绍】

AT91SAM9X35是ATMEL最新AT91SAM9x5系列ARM9中的一员,具有LCD控制器,高速USB HOST和Device,以太网,2个高速储存卡接口,2个CAN,2个SPI,SSC,16位PWM,3个TWI(I2C),3个USART,2个UART,12通道10位ADC带触摸控制,软件猫等资源。MDK9X35L核心板具备128MB DDR2,256MB NAND,绝对多数GPIO通过2mm间距120脚接插件引出,核心板预留AT45存储器接口,核心板还有2个直径3mm的固定孔。

此板支持从nand flash启动


【硬件资源】

核心板硬件资源
处理器 AT91SAM9X35 400MHz@1V, 16KB D-cache,16KB I-Cache,64KB ROM(用户无法修改)
存储器 DDR2 16位 128MB DDR2
NAND FLASH 256MB NAND FLASH
AT45系列 预留位置,用户可自行选配
接口 2mm间距,2×30×2插针引出 120pin接插件,PA,PB,PC全部引出,PD引出PD14-21
尺寸 61.6×42.7mm,1.8mm厚度 六层板,上市大厂精工制作


 【软件资源】


裸机程序/BareMetal Softpack
裸机例程包 ATMEL software package 源码,每个例子均有Keil MDK、IAR EWARM、GCC三个版本的工程
使用Keil MDK编译调试的说明文档 MAN3027
ADC10 源码,片上10bit ADC采集
CAN 源码,CAN通信演示
DMA 源码,DMA传输演示
getting-started 源码,开发板基础演示例子
LCD 源码,LCD演示
Periph_Protect 源码,外设例程
PMC Clock Switching 源码,外设时钟控制
PWM 源码,PWM控制器演示
Qtouch 源码,需要特定硬件
SMC PSRAM 源码,需要特定硬件
SPI Slave 源码,SPI例程
SSC_DMA_Audio 源码, SSC音频演示
SYSC 源码
TC Capture Waveform 源码,定时器例子
TWI EEPROM 源码,访问外部I2C EEPROM,需要特定硬件
TWI Slave 源码,TWI例程
USART Hardware Handshaking 源码,USART串口例程
USART_Serial 源码,USART串口例程
USART SPI 源码,USART串口例程
USART Synchronous 源码,USART串口例程
EMAC 源码,ethernet网络演示
HSMCI MultiMedia Card 源码,MMC卡访问
HSMCI SD Card 源码,SD卡访问
HSMCI SDIO 源码,SDIO设备访问,需要特定硬件
SMC NAND Flash 源码,NAND控制器例程
SPI Serial Flash 源码,访问SPI Flash
USB Audio Looprec 源码,USB音频设备
USB CDC Serial 源码,USB虚拟串口
USB Core 源码, USB核心库
USB HID KeyBoard 源码,USB键盘
USB HID Mouse 源码,USB鼠标
USB HID MSD 源码,USB复合设备,HID + 存储
USB HID Transfer 源码,USB自定义HID设备例子
USB IAD CDC CDC 源码,USB复合设备
USB IAD CDC HID 源码,USB复合设备
USB IAD CDC MSD 源码,USB复合设备
USB MSD 源码,开发板作为USB存储设备
USB Massstorage 源码,U盘例子


二,linux
● 提供U-Boot源码;
● 提供移植好的Linux 2.6.3x;
● 提供以下驱动源码:
  ◆ 10/100M以太网驱动
  ◆ 2路USB HOST驱动
  ◆ USB Device驱动
  ◆ LCD驱动
  ◆ 通用串口驱动
  ◆ 按键驱动
  ◆ Nand Flash对应的MTD驱动
  ◆ SPI驱动
  ◆ TWI(I2C)驱动
  ◆ 片上RTC驱动
  ◆ SD/MMC卡驱动


三,文档
● 提供EK相关器件数据手册;
● 提供核心板原理图(pdf格式);


【发货清单】

  • 核心板一块
  • 光盘一张(同一客户仅发一张)

提问
非会员顾客 说: 13-10-09 21:29
能不能放出原理图至少接口图,别人底板扩展时可以参考一下是否满足自己的需求
回答
管理员[xiaoguo]  回复: 13-10-10 14:48
我们官网上本来就有放,如果你在网站上不会找,可以联系我们,QQ:735148854
提问
非会员顾客 说: 13-05-26 13:08
为什么核心板上不放置固定孔?振动试验仅靠插针是比较危险的。
回答
管理员[xiaoguo]  回复: 13-05-27 12:49
你好,你搞错了吧,这个板子上有2个固定孔的,上下各1个,请您仔细看板子哦。
提问
非会员顾客 说: 13-02-24 09:23
有无9x25版本的核心板,而且底板是485串口输出的?
回答
管理员[xiaoguo]  回复: 13-02-25 11:09
你好,有MDK9X25L核心板的,如果开发板的话,只有MDK9X35L-EK,就是你购买的时候,要求把核心板换一下,你可以直接联系我们的销售: 0571-89908193 QQ:735148854
提问
非会员顾客 说: 13-01-07 10:12
有没有此核心板对应的底板,底板支持7“液晶屏,电阻屏,2CAN接口和1 ETH接口的?
回答
管理员[xiaoguo]  回复: 13-01-08 12:33
没有的,这个需求只能买MDK9X35-EK-T70开发板,链接是http://www.mcuzone.com/shop/?product-192.html
