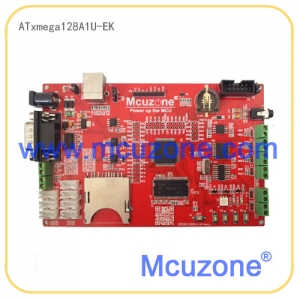

ATxmega128A1U-EK-T18开发板,USB,485,16位ADC,高精度RTC,SDRAM,配1.8寸TFT液晶屏,可通过USB进行ISP


查看大图

ATxmega128A1U-EK-T18开发板,USB,485,16位ADC,高精度RTC,SDRAM,配1.8寸TFT液晶屏,可通过USB进行ISP

ATxmega是ATMEL 推出的一款全新MCU,与之前的AVR相比速度更快,ADC和DAC性能更佳,功耗更低,多达8 个串口,在工控领域有较大用途。本开发板基于ATxmega128A1U,具备USB 2.0全速Device接口,两路RS-485,1路RS232串口,4路TTL电平串口,4路单端12位ADC输入,2通道全差分16位ADC输入,DAC输出(音频),高精度实时时钟,LM75A温度传感器,AT45DB161 DATAFLASH,SDRAM,JTAG和PDI调试接口,SD卡,高亮度LED和按键。

  • 商品编号:130911X128A1UEK
  • 商品重量:400.000 克(g)
  • 货  号:130911X128A1UEK
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:5
  • 销售价: ¥280.00
购买数量:
  (库存4191)

注意:开发板出厂现已写入USB DFU bootloader,可直接通过USB进行ISP下载。如有条件建议选配仿真器方便调试,推荐购买Mcuzone的XMEGA PDI专用仿真器




【产品介绍】

ATxmega 是ATMEL 推出的一款全新MCU,与之前的AVR 相比速度更快,ADC 和DAC 性能更佳,功耗更低,而且有多达8 个串口,因此在工控领域有较大用途。
本开发板基于ATxmega128A1U,具备USB 2.0全速Device接口,两路RS-485,1路RS232串口,4路TTL电平串口,4路单端12位ADC输入,2通道全差分16位ADC输入,DAC输出(音频),高精度实时时钟,LM75A温度传感器,AT45DB161 DATAFLASH,SDRAM,JTAG和PDI调试接口,SD卡,高亮度LED和按键。并可扩展热敏打印机、步进电机驱动器、温度传感器、蓝牙、GPS、加速度传感器、颜色传感器、气压传感器等

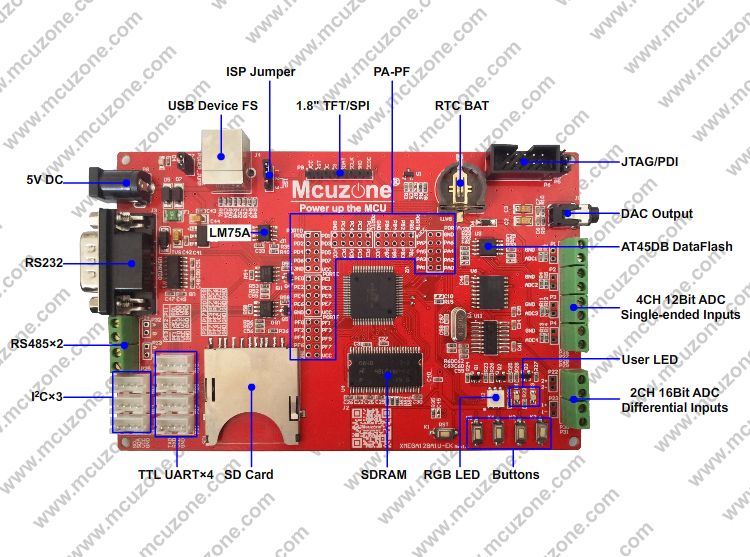

【硬件资源】

  • 一路USB 2.0 Full Speed Device
  • 一路RS-232串口
  • 两路RS-485接口
  • 三路I2C接口(4pin 2mm间距接插件)
  • 四路TTL电平串口(4pin 2mm间距接插件)
  • 五个用户LED
  • 四个用户按键
  • 四路单端12位ADC(芯片自带)
  • 一路SD接口
  • 一路SPI接口独立引出,可用于连接SPI接口LCD/LCDM
  • 一路耳机插座,用于两路DAC输出
  • 一路JTAG调试接口
  • 一路PDI调试接口(与JTAG接口复用10芯插座,通过跳线选择JTAG/PDI接口)
  • PA到PF端口引脚引出,可很方便的扩展热敏打印机、步进电机驱动器、温度传感器、蓝牙、GPS、加速度传感器、颜色传感器、气压传感器
  • LM75A温度传感器
  • 高精度外部实时时钟
  • 两通道高精度全差分16位ADC
  • 2M DATAFLASH存储器
  • 8MB 4位宽SDRAM




【软件资源】

提供开发板原理图PDF格式

Mcuzone提供以下例子(基于ATMEL STUDIO 6.x):

  • 01:RS-232串口例子
  • 02:RS-485接口例子
  • 03:SD卡例子
  • 04:片上12位ADC例子
  • 05:外部扩展的16位ADC例子
  • 06:DAC例子
  • 07:LED例子
  • 08:按键例子
  • 09:LM75A温度传感器例子
  • 10:1.8寸160×128 TFT LCD液晶屏
  • 11:实时时钟例子
  • 12:2M DATAFLASH 例子
  • 13:SDRAM例子
  • 14:USB Memory例子
  • 15:USB DFU Bootloader例子,包括配置好的HEX文件和源码包(基于IAR 6.11)
  • 16:系统时钟切换
  • 17:片上FLASH读写操作
  • 18:片上EEPROM读写操作
  • 综合应用案例01:ADC高速采集应用
  • 综合应用案例02:基于SD卡的热电偶温度采集应用
  • 综合应用案例03:基于DataFlash的热电偶采集应用
  • 综合应用案例04:多串口数据采集应用
  • 综合应用案例05:RGB三色LED的PWM控制应用

ATMEL提供的软件包(ATMEL提供,未验证):

  • 时钟切换例子
  • ADC例子
  • DAC例子
  • 模拟比较器例子
  • 定时器计数器例子
  • USART例子
  • TWI例子
  • SPI例子
  • 看门狗定时器例子
  • IO例子和外部中断
  • RTC实时时钟例子
  • EEPROM例子
  • 自编程例子
  • DES例子
  • AES例子
  • Bootloader例子

【发货清单】

  • ATxmega128A1U-EK-T18开发板一块
  • USB线一条
  • 光盘一张



提问
非会员顾客 说: 16-01-22 13:56
开发板原理图是基于Altium Designer还是Cadence? 是否可以提供Cadence的封装?
回答
管理员[xiaoguo]  回复: 16-01-25 10:00
原理图是pdf格式的,不提供芯片封装的
