注意:芯片出厂现已写入USB DFU bootloader,可直接通过USB进行ISP下载。如有条件建议选配仿真器方便调试,推荐购买Mcuzone的XMEGA PDI专用仿真器
注意:不同批次的10芯接插件可能有所不同(可能是弯的,可能是直的),请以实物为准。
【选配件】
XMEGA PDI仿真器
【产品介绍】
ATxmega芯片是ATMEL最新推出的新一代高性能、低功耗的微控制器,与之前的mega系列相比,xmega新增12位ADC和DAC,串口多至8个,SPI多至4个,并有AES和DES加密引擎,采用第二代picopower节能技术,功耗更低,速度更快,而且其批量价格也较为便宜。

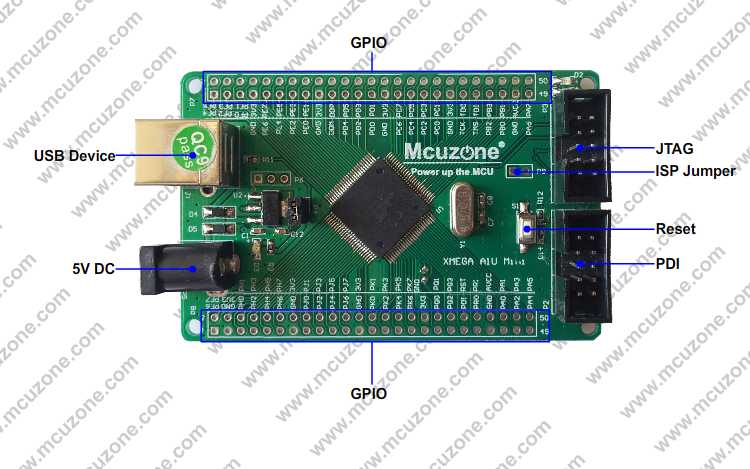

ATxmega128A1U是ATMEL推出的新一代MCU,具备8个16位TC,8个串口,4个TWI,4个SPI,2个16通道12位2M速率ADC和2个通道12位1M速率DAC,并新增了一个USB 2.0 全速Device接口。Mcuzone针对ATxmega128A1U系列设计了Mini系统板,引出USB 2.0全速Device接口,引出JTAG和PDI调试接口,引出全部GPIO引脚,并板载两盏LED指示灯。
【CPU性能】
ATxmega128A1U CPU性能 | |
名称 | 描述 |
CPU架构 | AVR XMEGA |
工作电压 | 1.6-3.6V,工业级 |
工作频率 | 最大32MHz,内置2M和32M时钟以及PLL电路,默认2M |
存储器 | 128KB FLASH,8KB SRAM,2KB EEPROM,8KB Boot FLASH |
片上外设 | 8通道事件系统,8个16位TC,8个USART,4个TWI,4个SPI,AES和DE引擎,2个16通道12位2M模数转换器,2个2通道12位1M数模转换器,BOD,PLL,USB 2.0全速Device |
封装 | TQFP100 |
【硬件资源】

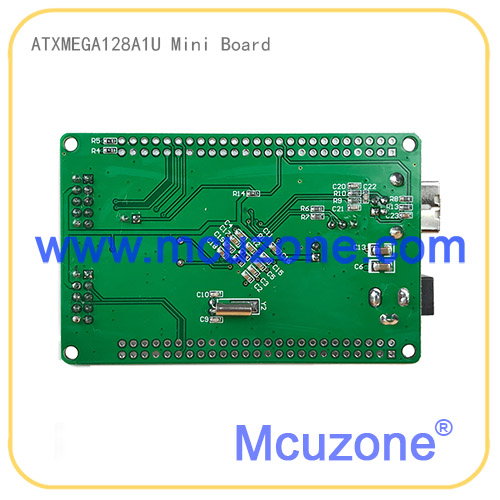

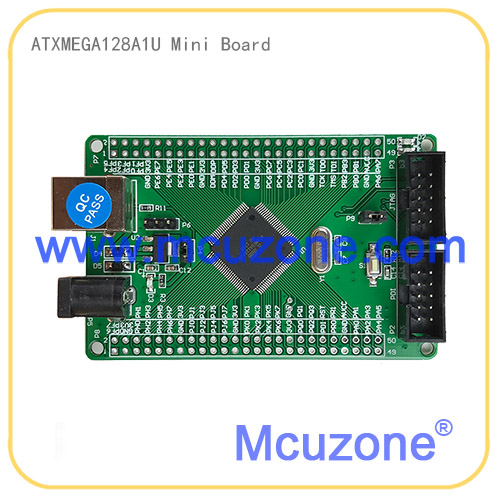

ATxmega128A1UMini系统板针对QFP 100脚的A1系列设计,标配ATxmega128A1U,可以更换为引脚兼容的64A1U
【软件资源】
【发货清单】
|
|
|
