注意：板子出厂现已写入USB DFU bootloader，可直接通过USB进行ISP下载。如有条件建议选配仿真器方便调试，推荐购买Mcuzone的XMEGA PDI专用仿真器





注意：不同批次的10芯接插件可能有所不同(可能是弯的，可能是直的)，请以实物为准。

---

【选配件】

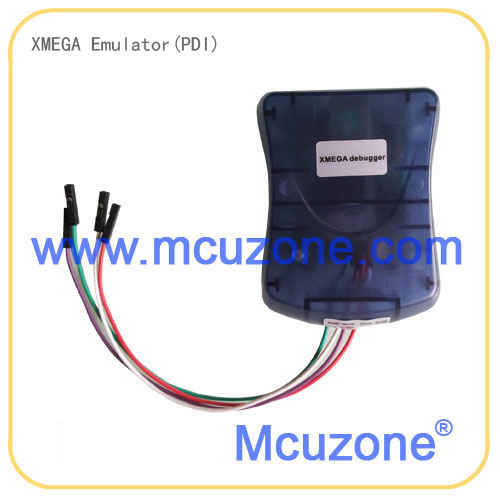

XMEGA PDI仿真器

---

 【产品介绍】

ATxmega芯片是ATMEL最新推出的新一代高性能、低功耗的微控制器，与之前的mega系列相比，xmega新增12位ADC和DAC，串口多至8个（某些型号，如xmega128a1），SPI多至4个，并有AES和DES加密引擎，采用第二代picopower节能技术，功耗更低，速度更快，而且其批量价格也较为便宜。

ATxmega32A4U是ATMEL推出的新一代MCU，具有5个16位TC，5个串口，2个TWI，2个SPI，1个12通道12位2M速率ADC和1个2通道12位1M速率DAC，并新增了一个USB 2.0 全速Device接口。Mcuzone针对ATxmega32A4U系列设计了Mini系统板，引出USB 2.0全速Device接口，引出PDI调试接口，引出全部GPIO引脚，并板载两盏LED指示灯，两个用户按键以及复位按键。

【CPU性能】

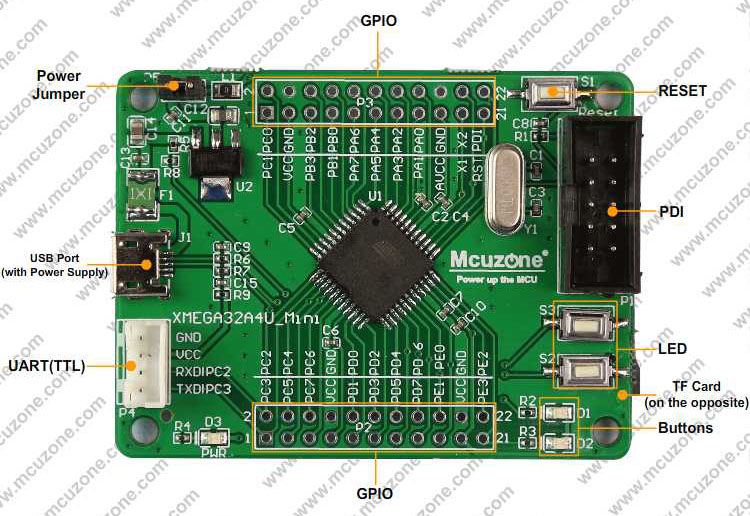

【硬件资源】

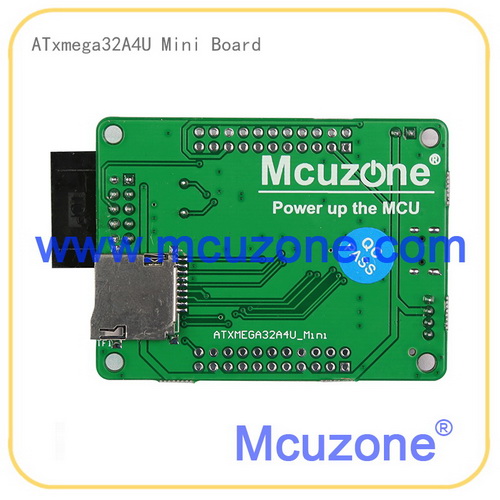

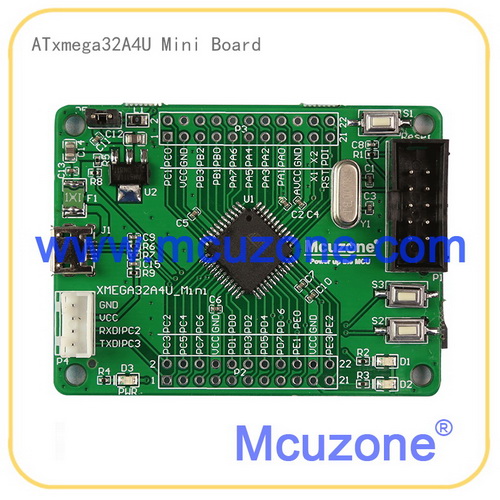

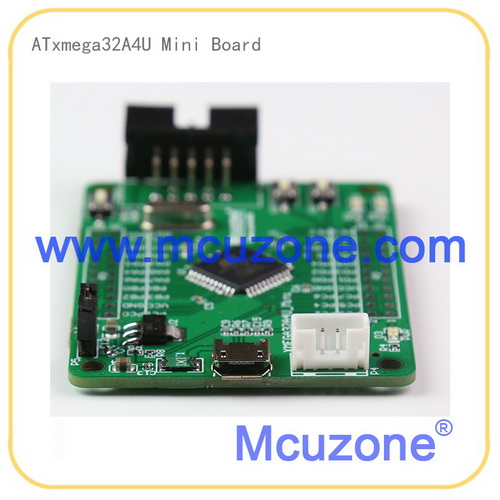

ATxmega32A4UMini系统板针对QFP 44脚的A4系列设计，标配ATxmega32A4U

CPU：ATxmega32A4U

• USB供电，板载1117-3.3 LDO；
• USB 2.0全速Device接口（micro usb）；

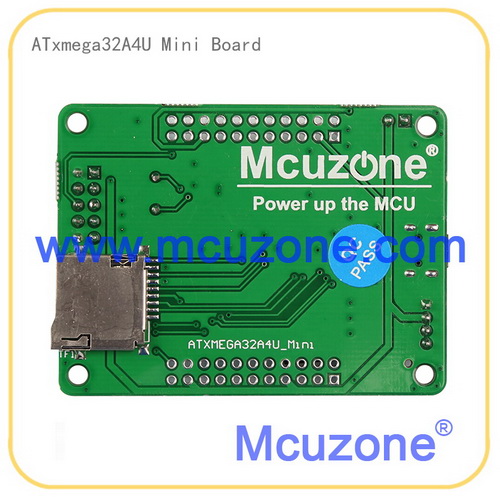

• 一路TF/micro sd 卡接口（SPI接口）；
• 一路2mm间距4pin TTL串口；
• 两个LED指示灯；
• 一个电源指示灯
• PDI调试接口（PDI接口针对mkII-CN设计，原装mkII请用单芯线连接）；
• 两个用户按键；
• 复位按键；
• 全部GPIO引出，2.54间距，不配接插件；
• 板子尺寸：50mm ×40mm

【软件资源】

• 提供ATMEL STUDIO； (从www.mcuzone.com/down下载)
• 提供USB鼠标例子；
• 提供USB CDC例子；
• 提供USB读卡器例子；
• 提供 TF卡文件系统例子；
• 提供按键LED例子；
• 提供USB DFU Bootloader烧写文件(不提供源码)；
• 提供XMEGA应用笔记，包括时钟系统，ADC，DAC，模拟比较器，定时器，USART，TWI，SPI，看门狗，IO，RTC，EEPROM，自编程，DES，AES，Bootloader ；
• 注意：XMEGA应用笔记由ATMEL提供，无技术支持，我司提供例子基于atmel studio 6.1；
• 提供pdf格式原理图；

【发货清单】

• ATxmega32A4UMini系统板一块；
• 光盘一张(同一客户仅发一张)；
