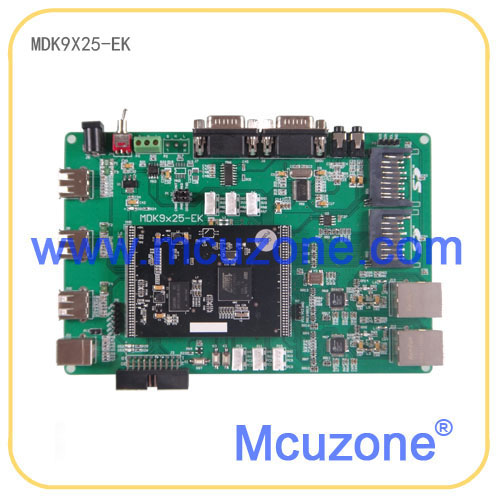

MDK9X25-EK开发板,基于ATMEL AT91SAM9X25芯片,400MHz CPU,128MB NAND,双网络,6串口,高速USB


查看大图

MDK9X25-EK开发板,基于ATMEL AT91SAM9X25芯片,400MHz CPU,128MB NAND,双网络,6串口,高速USB

MDK9X25-EK_2NET开发板基于MDK9X25核心板,采用AT91SAM9X25芯片,板载高速USB HOST和Device,以太网,音频,双网络,2个高速储存卡接口,引出6路串口,2路TWI接口(其中一路接LM75A温度传感器),10位ADC接口,JTAG接口等资源。MDK9X25核心板具备128MB DDR2,256MB NAND,全部GPIO引出,预留AT24,AT25,AT45存储器接口。

  • 商品编号:120521MDK9X25EK2NET
  • 商品重量:1000.000 克(g)
  • 货  号:120521MDK9X25EK2NET
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:15
  • 销售价: ¥780.00
购买数量:
  (库存996)

技术支持时间为半年,技术支持限裸机和Linux二选一。

如果使用linux的,需要有一定的linux基础知识,此板不适合没有linux基础或没有linux开发经验的用户,我们不做入门级指导和相关二次开发的技术支持,谢谢配合!


【产品介绍】

MDK9X25-EK_2NET开发板基于MDK9X25核心板,采用AT91SAM9X25芯片,板载高速USB HOST和Device,以太网,音频,双网络,2个高速储存卡接口,引出6路串口,2路TWI接口(其中一路接LM75A温度传感器),10位ADC接口,JTAG接口等资源。MDK9X25核心板具备128MB DDR2,256MB NAND,全部GPIO引出,预留AT24,AT25,AT45存储器接口。

核心板硬件资源
处理器 AT91SAM9X25 400MHz@1V, 16KB D-cache,16KB I-Cache,64KB ROM(用户无法修改)


存储器 DDR2 16位 128MB DDR2
NAND FLASH 256MB NAND FLASH
AT24, AT25, AT45系列 预留位置,用户可自行选配
接口 1.27mm间距,2×40×2插针引出 160pin接插件,全部GPIO引出
尺寸 75×51mm,1.8mm厚度 六层板,上市大厂精工制作

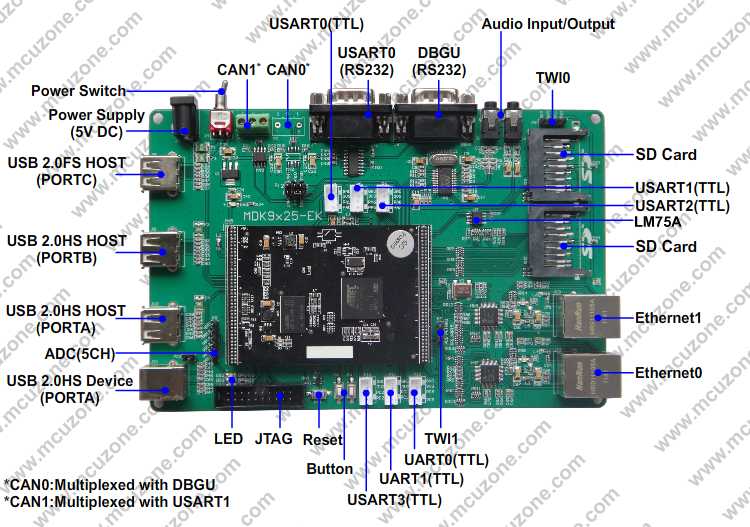

开发板硬件资源
调试接口 JTAG接口 20pin标准JTAG接口


外设接口 USB PORTA USB 2.0 HighSpeed接口 2路,USB Host&Device(注意:由PORTA拆分而来,不可同时使用)
USB PORTB USB 2.0 HighSpeed接口 1路,USB Host
USB PORTC USB 2.0 FullSpeed接口 1路,USB Host
SD卡接口 2路
10/100M自适应以太网 2路,RMII模式
CAN接口 2路,(注意:默认只焊接1路,与调试串口复用的一路CAN默认不焊接)
RS232调试串口 1路
普通RS232串口 1路
TTL串口 6路,2.0间距4pin插针(4路USART,2路UART)
音频linein 1路
音频lineout 1路
ADC插针 5路
RTC RTC实时时钟,采用片内RTT,无外部电池
LM75A TWI(I2C)接口温度传感器
TWI(I2C)插针 2路,2.54间距插针(1路3pin,1路4pin)


人机接口 复位按键 1路
用户按键 2路
用户LED 2盏


电源 电源指示灯 1盏
电源开关 1个
电源输入 1路,5V DC输入


尺寸 170×112mm 2层板


开发板串口资源
丝印 芯片引脚 备注
J6 DBGU (TXD-PA10  RXD-PA9) RS232
P4/J7 USART0(TXD-PA0  RXD-PA1) TTL/RS232
P5 USART1(TXD-PA5  RXD-PA6) TTL(与CAN复用)
P6 USART2(TXD-PA7  RXD-PA8) TTL
P12 USART3(TXD-PC22  RXD-PC23) TTL
P10 UART0(TXD-PC8  RXD-PC9) TTL
P11 UART1(TXD-PC16  RXD-PC17) TTL

此板支持从nand flash启动


 【软件资源】

裸机程序/BareMetal Softpack
裸机例程包 ATMEL software package 源码,每个例子均有Keil MDK、IAR EWARM、GCC三个版本的工程
使用Keil MDK编译调试的说明文档 MAN3027
ADC10 源码,片上10bit ADC采集
CAN 源码,CAN通信演示
DMA 源码,DMA传输演示
getting-started 源码,开发板基础演示例子
LCD 源码,LCD演示
Periph_Protect 源码,外设例程
PMC Clock Switching 源码,外设时钟控制
PWM 源码,PWM控制器演示
Qtouch 源码,需要特定硬件
SMC PSRAM 源码,需要特定硬件
SPI Slave 源码,SPI例程
SSC_DMA_Audio 源码, SSC音频演示
SYSC 源码
TC Capture Waveform 源码,定时器例子
TWI EEPROM 源码,访问外部I2C EEPROM,需要特定硬件
TWI Slave 源码,TWI例程
USART Hardware Handshaking 源码,USART串口例程
USART_Serial 源码,USART串口例程
USART SPI 源码,USART串口例程
USART Synchronous 源码,USART串口例程
EMAC 源码,ethernet网络演示
HSMCI MultiMedia Card 源码,MMC卡访问
HSMCI SD Card 源码,SD卡访问
HSMCI SDIO 源码,SDIO设备访问,需要特定硬件
SMC NAND Flash 源码,NAND控制器例程
SPI Serial Flash 源码,访问SPI Flash
USB Audio Looprec 源码,USB音频设备
USB CDC Serial 源码,USB虚拟串口
USB Core 源码, USB核心库
USB HID KeyBoard 源码,USB键盘
USB HID Mouse 源码,USB鼠标
USB HID MSD 源码,USB复合设备,HID + 存储
USB HID Transfer 源码,USB自定义HID设备例子
USB IAD CDC CDC 源码,USB复合设备
USB IAD CDC HID 源码,USB复合设备
USB IAD CDC MSD 源码,USB复合设备
USB MSD 源码,开发板作为USB存储设备
USB Massstorage 源码,U盘例子


完善的Linux系统
(提供两个虚拟机,分别对应2.6.39和3.10.0内核版本)
Linux开发环境 arm-none-linux-gnueabi- (gcc 4.4.1和4.8.1) 默认支持armv5指令集,适配ARM926ej-s,大厂推荐使用
虚拟机中的默认工具链 避免用户花额外时间自行搭建环境
虚拟机使用文档 MAN3091 《使用基于Virtualbox的虚拟机镜像(SAM9X5)》
Linux烧写包测试文档 MAN3031


Bootstrap 版本:1.2和3.7.1 开源,ATMEL提供
完整编译说明 MAN3091,章节3.1
支持从nand flash加载,启动
支持从data flash加载,启动
支持从SD卡加载,启动
独立工具链编译 arm-none-linux-gnueabi- 虚拟机中已安装


u-boot 版本:2010.06和2014.07
完整编译说明 MAN3091,章节3.2
支持NAND flash启动 源码
支持data flash启动 源码
支持从网络下载启动 源码,需要nfs server
支持jffs2,ubifs等的烧写 源码
支持gpio测试,方便快速确认板子连接,便于量产检测 源码


Linux kernel 版本:Linux-2.6.39和Linux-3.10.0
完整编译说明 MAN3091,章节3.3
支持NFS/UBIFS/FAT32/JFFS2等格式的文件系统 源码
片上看门狗驱动 源码
片上RTC驱动 源码
LED驱动 源码,gpio-leds
NAND控制器驱动,支持PMECC 源码
GPIO独立按键驱动 源码,gpio-keys
片上SPI控制器驱动 源码
SPI 用户模式驱动,用于控制外部SPI液晶屏 源码,需要选配件支持
SPI data flash驱动 源码,需要选配件支持
SPI 网卡enc28j60驱动 源码,需要选配件支持
SPI CAN芯片MCP2515驱动 源码,需要选配件支持
I2C控制器驱动 源码
I2C EEPROM驱动 源码
I2C 用户模式驱动i2c-dev,用于控制外部段式液晶屏 源码,需要选配件支持
I2C ADC,ADS1110驱动 源码,需要选配件
I2C 温度传感器LM75a驱动 源码
外部I2C RTC,PCF8563,DS1337等 源码,需要特定硬件
片上TSCADC(电阻屏控制器)驱动 源码,占用通用ADC引脚
PWM驱动 源码
USB HOST驱动,可以接U盘,键盘,鼠标等 源码
USB摄像头驱动 源码,gspca,需要选配件支持
USB 以太网卡驱动,方便扩展有线网卡 源码,文件系统内置,需要选配件支持
USB WiFi驱动: 源码,通用wifi驱动,支持某些特定成熟模块
USB WiFi驱动:支持RT3070,MT7601等新模块 默认文件系统提供支持,需要选配件支持
USB device驱动,支持USB 串口,网卡,存储等 源码(USB gadget)
SD卡驱动:双SD卡支持 源码
多串口驱动 源码
音频驱动 源码,支持line in录音
片上以太网控制器MAC 源码,增票用户提供LAN8720全工业级参考设计
USB转串口驱动:CH341,CP2102,FT232等,方便扩展串口 源码,需要选配件支持
CAN驱动 源码,标配1路
MMA7660 三轴加速度计驱动 源码,需要选配件支持
CH452 数码管显示模块 源码,需要选配件支持


busybox busybox-1.19.4和1.21.1 源码
使用busybox创建rootfs 《使用busybox制作根文件系统》
ubifs介绍及在ARM Linux上的使用 MAN3010
ubifs镜像制作工具 虚拟机上已安装,无需用户再编译安装
ubifs制作命令 虚拟机上有参考命令,直接输入即可制作rootfs镜像
参考用的rootfs文件夹 虚拟机上可以用于nfs启动板子


其它软件特性 支持telent,ssh等远程登录方式,编译管理 源码
支持ftp,tftp,wget等工具实现文件下载与上传 源码
支持webserver,内置httpd 源码
支持SD卡启动,支持烧写失败后通过SD卡恢复 方案演示
支持在SD卡上构建完整Linux系统,方便使用eMMC模块 方案演示
支持uboot定制
开机自行运行程序 包含在文件系统中


多媒体支持: 支持本地mp3文件播放 源码
支持播放网络电台 源码
支持wav文件播放 源码


开发支持 Linux开发虚拟机,无需自行搭建开发环境,用户可专注于自己的应用程序开发 基于virtualbox的虚拟机镜像,使用文档MAN3091
在线知识库 http://www.mcuzone.com/bbs
在线支持,电话支持 400电话:4008-51-8051
QQ用户讨论组 技术支持QQ群:72972810


应用程序
命令行测试程序 ttytest,多串口测试程序 源码
input_tst,输入测试程序 源码
can_send,CAN发送测试程序 源码,仅适用于9X25和9X35
can_dump, CAN接收显示程序 源码,仅适用于9X25和9X35
ch452tst,数码管显示模块测试程序 源码,需要选配件支持
pcf8562tst, 段式液晶屏测试程序 源码,需要选配件支持
led_test, LED测试程序 源码,基于Linux sysfs
memtool, 物理地址查看工具 源码


实时操作系统/RTOS
uC/OS-II 版本:2.91
keil MDK工程 源码,(选配件,加100元提供)





【文档资料】

文档资料
文档资料(pdf格式) MAN3027:在Keil上调试SAM9X5例程 用于演示在Keil MDK平台调试SAM9X5裸机例程
MAN3030:MDK9X5核心板规格书 用于介绍核心板的尺寸和引脚定义以及注意事项
MAN3031:LINUX烧写包测试文档 用于介绍Linux系统的烧写及测试
MAN3010:基于MDK9263编译UIBFS文件系统 用于介绍如果在虚拟机上自作ubi格式的rootfs
MAN3091:使用基于VirtualBox虚拟机镜像(SAM9X5) 用于介绍虚拟机软件的安装和虚拟机的使用
MUM9010:MDK9X25-EK开发板用户手册 用于介绍开发板硬件资源和外设测试
MUM9013:MDK9X5-EK开发板Linux开发指南 用于介绍系统的编译过程和应用程序的开发演示
原理图 pdf格式,核心板和底板
芯片数据手册 板载主要芯片的数据手册



【发货清单】

  • 开发板一套(核心板+底板)
  • 电源一个
  • 网线,串口线,usb线各一条
  • 光盘一张(同一客户仅发一张)






提问
非会员顾客 说: 14-12-09 13:00
想购RFID教学开发版,请推荐一下。
回答
管理员[xiaoguo]  回复: 14-12-09 16:28
提问
非会员顾客 说: 14-01-08 10:11
提不提供Linux相关技术支持? 移植好的Linux操作系统都支持哪些应用?
回答
管理员[xiaoguo]  回复: 14-01-08 10:50
提供技术支持的,应用需要客户自己做开发的,我们这个是开发板,提供的是底层驱动。
提问
非会员顾客 说: 14-01-08 10:06
工作温度是多少?
回答
管理员[xiaoguo]  回复: 14-01-08 10:49
这是开发板,板载器件一般都是民用的。
提问
非会员顾客 说: 13-07-04 11:31
支持Android吗?有先关的软件包吗?
回答
管理员[xiaoguo]  回复: 13-07-04 14:01
我们没有android的软件包,你可以到atmel官网下载软件包,需要你自己整哦
