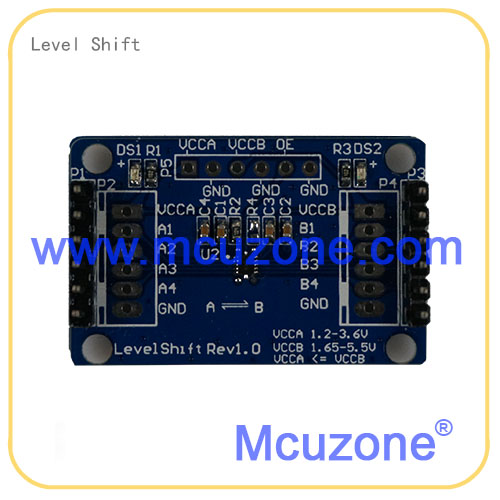

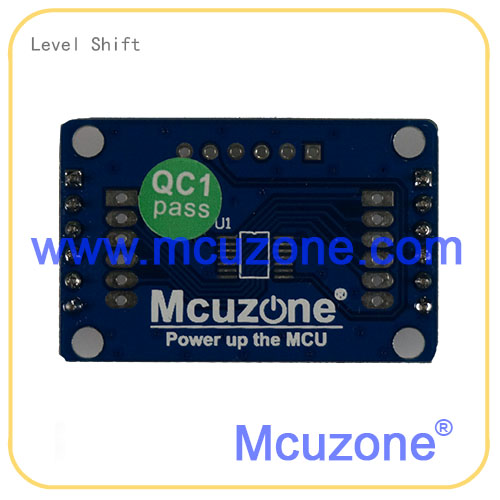

4通道双向电平转换模块


查看大图

4通道双向电平转换模块

采用双电源接口芯片,支持4通道双向电平转换,A侧支持1.2-3.6V电平输入,B侧支持1.65V-5.5V电平输入,A侧电平必须小于等于B侧电平。

  • 商品编号:150108LEVELSHIFT
  • 商品重量:100.000 克(g)
  • 货  号:150108LEVELSHIFT
  • 品  牌:mcuzone
  • 计量单位:
  • 销售价: ¥12.00
购买数量:
  (库存4398)




【产品介绍】

本4通道双向电平转换模块采用TI双电源接口芯片,支持4通道双向电平转换,A侧支持1.2-3.6V电平输入,B侧支持1.65V-5.5V电平输入,A侧电平必须小于等于B侧电平。

模块尺寸:24mm*37mm


【性能指标】

  • 采用TI高速双电源电平转换芯片
  • 双电源VCCA和VCCB,VCCA(1.2-3.6V)<=VCCB(1.65-5.5V)
  • 4通道,2.54间距接插件
  • A和B通道电平分别由VCCA和VCCB控制
  • OE引脚控制使能(默认使能)

理想用于3.3V系统和5V系统之间的电平转换

应用举例:
3.3V的单片机通过该电平转换模块控制5V的步进电机控制器
5V的单片机通过该电平转换模块连接3.3V的蓝牙模块
5V的下载线通过该电平转换模块连接1.8V的目标芯片

注意:
VCCA必须小于等于VCCB。


【发货清单】

电平转换模块一块




提问
lida 说: 19-07-25 17:24
想用来做1.8V串口与3.3V串口转换,可以吗?
回答
管理员[xiaoguo]  回复: 19-07-29 14:11
可以实现 1.8和3.3v之间的电平转换 。
提问
非会员顾客 说: 15-08-11 17:37
该模块尺寸多大?如果我需要1.8V转3.3V的,还需要外接什么电子元器件吗?
回答
管理员[xiaoguo]  回复: 15-08-12 15:44
模块尺寸在介绍里有写:2.4*3.7cm,本身就可以实现1.8v转换为3.3v
