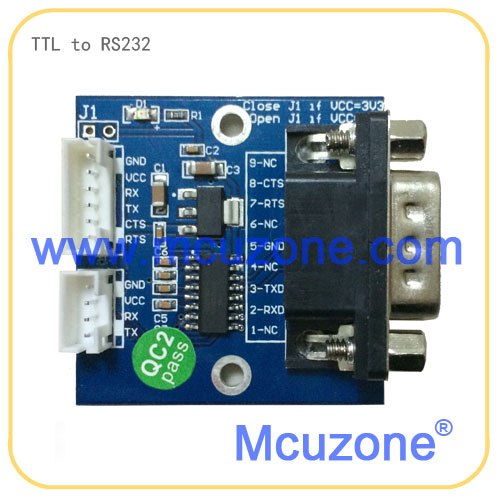

TTL转RS232串口电平模块,2mm间距接插件,4芯和6芯接口,兼容友善之臂


查看大图

TTL转RS232串口电平模块,2mm间距接插件,4芯和6芯接口,兼容友善之臂

TTL转RS232电平串口模块,采用2.0mm间距4芯和6芯双接口,兼容友善之臂相应模块。模块板载5V转3.3V LDO,默认配置下5V输入,而TTL信号电平为3.3V,此配置兼容友善之臂,也可以将板载LDO的输入和输出短接,该配置下3.3V电源输入,而TTL信号电平为3.3V,可直接和Mcuzone的开发板相连。

  • 商品编号:121028TTL2RS232
  • 商品重量:50.000 克(g)
  • 货  号:121028TTL2RS232
  • 品  牌:mcuzone
  • 计量单位:
  • 销售价: ¥12.00
购买数量:
  (库存929)

注意:单个订单开票需要8个起开,少于8个,我们概不开票,谢谢配合


【产品介绍】

TTL转RS232电平串口模块,采用2.0mm间距4芯和6芯双接口,兼容友善之臂相应模块。模块板载5V转3.3V LDO,默认配置下5V输入,而TTL信号电平为3.3V,此配置兼容友善之臂;也可以将板载LDO的输入和输出短接,该配置下3.3V电源输入,而TTL信号电平为3.3V,可直接和Mcuzone的开发板相连,同时该配置下5V电源输入,而TTL信号电平为5V,可与工作电源为5V的早期单片机相连。
4Pin引脚为TXD,RXD,5V,GND;6Pin引脚为RTS,CTS,TXD,RXD,5V,GND;DB9串口为公头。

【发货清单】

  • TTL转RS232串口电平模块一个   (出货默认不配线,如果要2.0 4p线加2元,2.0 6p线加3元)






相关商品


提问
非会员顾客 说: 15-12-02 12:09
我刚买了这个模块,能开发票么
回答
管理员[xiaoguo]  回复: 15-12-02 15:35
你好,你要开票,请下单时选择开票,输入单位名称,自动会显示开票金额的
提问
yxlyxl007 说: 12-12-11 16:53
5V的RS232电平应该最后转换成3.3V的TTL电平吧?为什么这个转换器的TTL接口上是5V的标识?
回答
管理员[xiaoguo]  回复: 12-12-12 13:01
你好,这个是5v ,如果 要用3.3V,你把那个1117-3.3v的输入输出脚短上就可以了。
