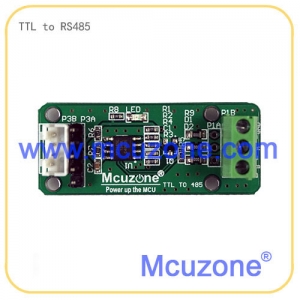

TTL串口转RS485模块,可直接与MDK9x5开发板连接


查看大图

TTL串口转RS485模块,可直接与MDK9x5开发板连接

TTL串口转RS485模块,具备2.54mm间距和2.0mm间距4Pin接口用于TTL串口连接,以及2.54mm和3.96mm间距3Pin接口用于RS485连接。3.3V供电,收发自动控制。

  • 商品编号:120921TTL485
  • 商品重量:50.000 克(g)
  • 货  号:120921TTL485
  • 品  牌:mcuzone
  • 计量单位:
  • 销售价: ¥12.00
购买数量:
  (库存864)


注意:单个订单开票需要8个起开,少于8个的,我们概不开票。谢谢配合




【产品介绍】

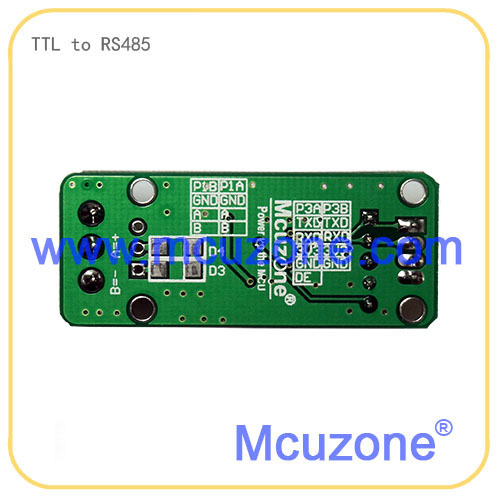

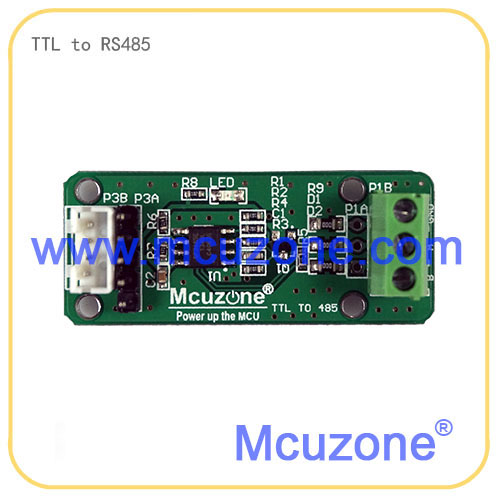

TTL串口转RS485模块,具备2.54mm间距和2.0mm间距4Pin接口用于TTL串口连接,以及2.54mm和3.96mm间距3Pin接口用于RS485连接。3.3V供电,收发自动控制。
可直接与MDK9x5系列开发板连接,实现TTL串口转RS485接口。
TTL串口引脚如下:
(P3B) TXD         (P3A)  TXD
           RXD                    RXD
          3V3                      3V3
         GND                    GND
                                      DE
485串口引脚如下:
GND
A
B
模块尺寸:1.8cm*4.5cm



【发货清单】

  • TTL串口转RS485模块一个




提问
15914328714 说: 17-04-13 10:00
一,序号 定义 属性 1 UART1-RTS 输入/出 2 UART1-CTS 输入/出 3 GND 地线 4 UART1-RX 输入 5 UART1-TX 输出 6 VCC 电源 二,序号 定义 属性 1 GND 地线 2 UART- RX 输入 3 UART- TX 输出 4 VCC 电源 这两种定义是否能用这模块转换 ??
回答
管理员[xiaoguo]  回复: 17-04-17 19:57
我们的引脚定义在产品介绍里写清楚了,你核对一下,是否满足你,我们的是不具备CTS和RTS的信号脚的。
