MDK32905-EK-T43-OV2640开发板 N32905U1DN 标配UCOS 4.3寸液晶屏,200万像素摄像头 内置DDR


查看大图

MDK32905-EK-T43-OV2640开发板 N32905U1DN 标配UCOS 4.3寸液晶屏,200万像素摄像头 内置DDR

N32905是新唐公司(原台湾华邦)出品的ARM926内核SOC,在QFP128的封装内集成了32MB DDR,在1.8V内核电压下可以稳定运行在200MHz。 N32905片上外设主要有:CMOS摄像头接口、JPEG编解码器、2D加速引擎、LCD控制器(最大1024×768)、音频DAC、I2S、NAND控制器、USB 2.0HS Device、USB 1.1 Host、SD/MMC/SDIO/SDHC控制器、2xUART、PWM、SPI、I2C、RTC、ADC。

  • 商品编号:15051301905T43COMS
  • 商品重量:800.000 克(g)
  • 货  号:15051301905T43COMS
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:7
  • 销售价: ¥380.00
购买数量:
  (库存971)

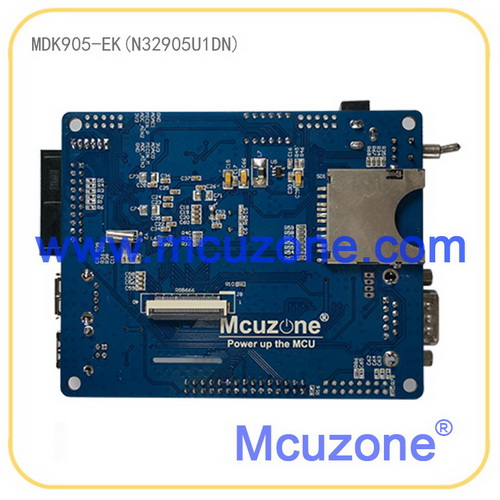

注意:液晶屏接口位于板子反面(与摄像头接口复用),本价格标配4.3寸480272液晶屏并带电阻触摸屏;
注意:电池默认不配,反面SD卡座有时焊接TF卡座(以实际收到板子为准);
注意:调试串口需要采用母对母交叉线;
注意:JTAG口可以用于调试裸机程序,USB口可用于烧写裸机程序和Linux系统;

如果使用linux的,需要有一定的linux基础知识,此板不适合没有linux基础或没有linux开发经验的用户,我们不做入门级指导和相关二次开发的技术支持,谢谢配合!


【产品介绍】

N32905是新唐公司(原台湾华邦)出品的ARM926内核SOC,在QFP128的封装内集成了32MB DDR,在1.8V内核电压下可以稳定运行在200MHz。
N32905片上外设主要有:CMOS摄像头接口、JPEG编解码器、2D加速引擎、LCD控制器(最大1024×768)、音频DAC、I2S、NAND控制器、USB 2.0HS Device、USB 1.1 Host、SD/MMC/SDIO/SDHC控制器、2xUART、PWM、SPI、I2C、RTC、ADC。在软件上,N32905提供Linux 2.6.35 BSP包以及几乎包括所有片上外设驱动的裸机演示程序。

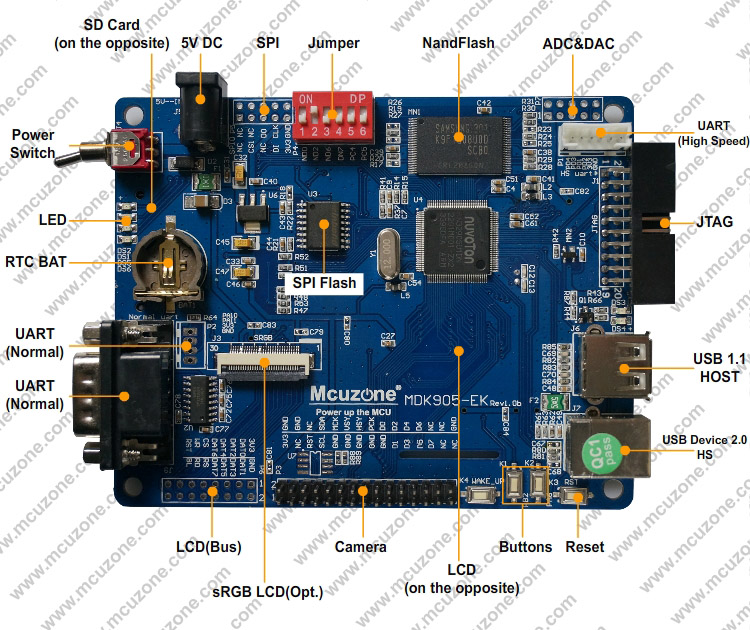

【硬件资源】

处理器 N32905U1DN ARM926内核SOC,200MHz@1.8V
存储器 SPI FLASH 16MB
NAND FLASH 128MB
内置内存 32MB(集成于cpu的QFP128封装内)
调试接口 JTAG接口 2.54 20pin,JTAG(与高速串口复用,两者不要同时使用)
外设接口 USB 2.0 HighSpeed Device 1路
USB 1.1 Host 1路
SD卡接口 1路,反面
调试串口 1路(normal UART RS232,同时预留TTL接口)
TTL high串口 1路(high UART TTL),与JTAG复用不可同时使用

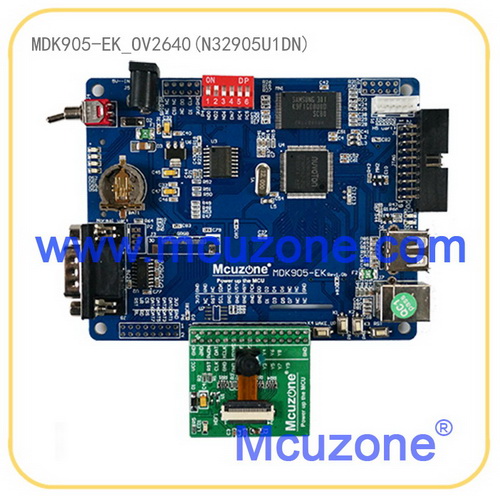

摄像头接口 2.54mm间距,30pin,标配OV2640摄像头模块200万像素

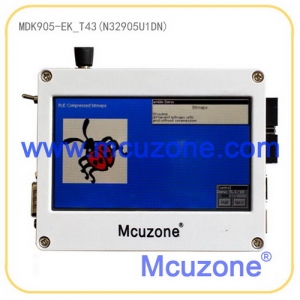

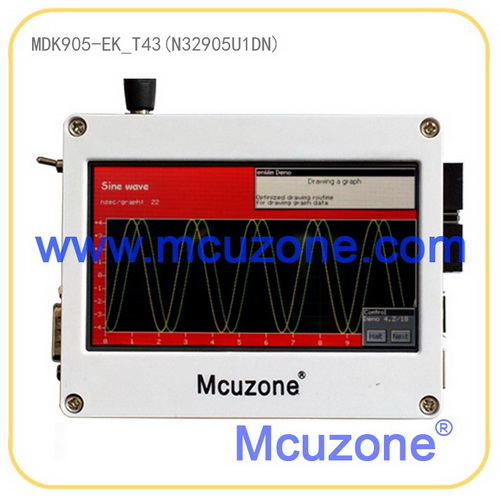

RGB液晶屏接口 0.5mm间距,40Pin FPC,标配4.3寸480*272电阻液晶屏(与摄像头接口复用,不可同时使用)
SRGB液晶屏接口 0.5mm间距,30Pin FPC(与摄像头接口可同时使用),预留
SPI接口 1路,预留
ADC触摸屏接口 4线电阻触摸屏ADC,集成于液晶屏接口
I2C接口 1路,集成于摄像头接口(详见原理图)
RTC实时时钟 CPU内置,电池默认不配
音频输出DAC 1路(可选配 音频小板模块)
MIC输入ADC 1路(可选配 音频小板模块)
人机接口 启动配置拨码开关 6位
独立按键 2个
复位按键 1个
wake up按键 1个
wake up led 1个
用户LED 4个
电源 5V电源输入接口 1个
电源开关 1个
电源指示灯 1个(3V3电源)
尺寸 110*87mm 2层板设计


 【软件资源】

裸机例程
Nuvoton原厂裸机程序包,基于ADS1.2/KEIL 源码,部分程序仅提供库函数
ADC adc演示程序(mic录音 KEIL/ADS已验证)
AVI 库,AVI播放器,只适用于有视频解码的芯片
EDMA KEIL/ADS已验证
BLT
ExNandWriter NAND写入程序,有文档
Font 字体显示程序(KEIL已验证)
Gnand 库,NAND基础操作库
GPIO KEIL/ADS已验证
I2C 需要额外硬件
I2S 需要额外硬件
JPEG 硬件JPEG加速演示(KEIL已验证)
KPI 按键例程
Loader 裸机程序的加载程序,支持NAND/SPI/SD
NandWriter NAND写入程序
NVT Loader 支持NVT的加载程序,有文档
NVTFAT 库,基于NAND的FAT文件系统,例子与文档
PWM KEIL/ADS已验证
RTC KEIL/ADS已验证
SDWRITER SD卡写入程序,有文档
SIC SIC演示,支持SD,NAND(KEIL已验证)
SIC_SECC KEIL/ADS已验证
SPI KEIL/ADS已验证
SPIRITER SPI写入程序演示
SPU SPU音频演示(KEIL/ADS已验证)
SYSLIB 系统设备操作库
UDC USB设备接口例程,USB大容量存储设备及USB摄像头(KEIL/ADS已验证)
USB_Core 库,USB HOST相关(KEIL/ADS已验证)
VideoIn 视频输入接口例程(KEIL已验证)
VPOST 视频输出接口例程(KEIL已验证)
MP3 库,MP3格式音频的播放演示(KEIL/ADS已验证)
mcuzone提供的裸机例程(基于KEIL) 源码
jpeg图片解码并显示在LCD上的例程 支持OSD,从SD卡中读取文件
get start LED例子
LCD显示例程
spiloader,测试用的SPI loader 基于官方ADS1.2工程的Keil版本
sdloader,测试用的SD loader 基于官方ADS1.2工程的Keil版本
摄像头输入测试例程 用于将采集图像显示到LCD上(3.5寸提供;4.3寸不能用,不提供)
OV2640 USB摄像头例程 板子连到PC后被识别成一个USB摄像头
TVP5150 USB摄像头例程 随选配件提供(板子连到PC后被识别成一个USB摄像头)
OV7725 USB摄像头例程 随选配件提供(板子连到PC后被识别成一个USB摄像头)

UCOSII(基于KEIL) 源码
ucos2 (2.92)例程 实时操作系统
ucos2 (2.86) + ucGUI (3.90a) 实时操作系统与图形库(需加100元提供)

裸机例程及UCOS+UCGUI的演示汇总贴

LINUX
Linux开发环境 arm-none-linux-gnueabi-(gcc 4.2.1) 工具链
Loader 支持从多种介质上加载程序运行
SPI Flash Loader 源码
NAND / NVT Loader 源码
SD Loader 源码
turbo writer支持将代码烧写到flash等存储介质 PC软件,便于快速验证
turbo writer支持将代码加载到DRAM中直接运行 PC软件,便于快速验证
Linux Kernel 版本:Linux-2.6.35.4 源码
SD卡驱动
SPI驱动 SPI接口插针引出(未验证)
Nand Flash驱动 将nand flash分成两个分区
SPI Flash 驱动 将16MB SPI FLASH划出一个8MB MTD分区
SPU驱动 播放和录音(选配件支持)
VPOST驱动(LCD)
UART串口驱动
USB HOST驱动 支持鼠标和U盘等
USB Device驱动
GPIO驱动 由于无剩余IO,默认不启用
Watchdog驱动 未验证
EDMA驱动
RTC驱动 我们默认不配电池
I2C驱动
keypad驱动
BLT驱动 动画测试
JPEG硬件编解码器驱动 JPEG硬件编解码
通用ADC驱动 已验证10位ADC,可用于电池电压等常规模拟量采集
touchscreen驱动 4线ADC电阻触摸屏驱动
videoin驱动 源码
摄像头驱动
Linux Rootfs busybox 1.15.2
使用initramfs rootfs内置在kernel文件中,单一文件
支持硬件JPEG加速的libjpeg
其它特性 内置32MB DDR (N32905) 节省BOM cost,缓解布线压力
硬件JPEG编解码 方便进行JPEG图片的编码及解码
官方烧写工具turbo writer 方便通过USB口进行烧写及测试


文档
● 提供EK相关器件数据手册;
● 提供开发板原理图(pdf格式);
● 提供用户手册(MUM9202A);
● 提供芯片设计指南(原厂);
● 提供原厂bsp用户手册(原厂);
● 提供裸机参考指南(原厂);
● 提供TurboWriter使用指南(原厂);


【发货清单】

  • MDK32905(N32905)开发板一块,含4.3寸液晶屏
  • ov2640摄像头模块一个
  • 5V 电源
  • USB线(用于下载)
  • 串口交叉线
  • 光盘一张(同一客户仅发一张)
