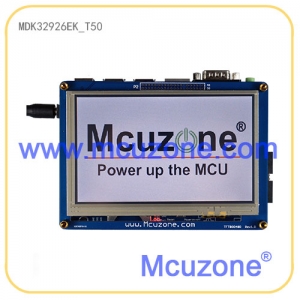

MDK32926-EK_T50开发板(基于新唐N32926U1DN),标配5寸800480液晶屏,内置64MB DDR2的ARM9 SOC,QFP128,提供QT图形库


查看大图

MDK32926-EK_T50开发板(基于新唐N32926U1DN),标配5寸800480液晶屏,内置64MB DDR2的ARM9 SOC,QFP128,提供QT图形库

N32926是新唐公司(原台湾华邦)出品的ARM926内核SOC,在QFP128的封装内集成了64MB DDR2,可以稳定运行在240MHz。 N32926片上外设主要有:摄像头接口、JPEG编解码器、H.264编解码器、LCD控制器(最大1024×768)、以太网控制器、音频输出DAC、mic输入ADC、I2S、NAND控制器、USB 2.0HS Device/Host、SD/MMC/SDIO/SDHC控制器、2xUART、PWM、SPI、I2C、RTC、ADC。

  • 商品编号:141021N926T50
  • 商品重量:800.000 克(g)
  • 货  号:141021N926T50
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:11
  • 销售价: ¥580.00
购买数量:
  (库存990)

标配提供QT4.8.5图形库!

QT的视频演示:http://www.mcuzone.com/bbs/read.php?tid=11136

如果使用linux的,需要有一定的linux基础知识,此板不适合没有linux基础或没有linux开发经验的用户,我们不做入门级指导和相关二次开发的技术支持,谢谢配合!


【产品介绍】

N32926是新唐公司(原台湾华邦)出品的ARM926内核SOC,在QFP128的封装内集成了64MB DDR2,可以稳定运行在240MHz。
N32926片上外设主要有:摄像头接口、JPEG编解码器、H.264编解码器、LCD控制器(最大1024×768)、以太网控制器、音频输出DAC、mic输入ADC、I2S、NAND控制器、USB 2.0HS Device/ Host、SD/MMC/SDIO/SDHC控制器、2xUART、PWM、SPI、I2C、RTC、ADC。在软件上,N32926提供Linux 2.6.35 BSP包以及几乎包括所有片上外设驱动的裸机演示程序。

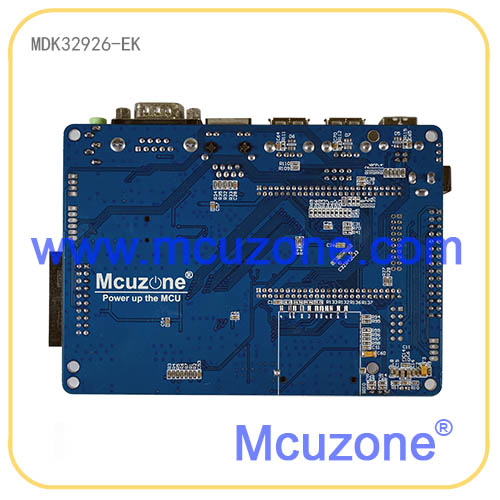

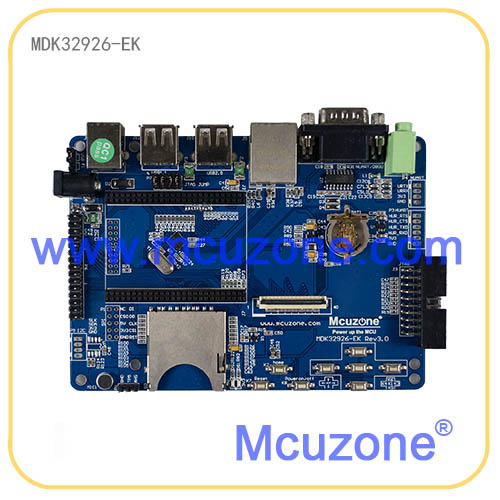

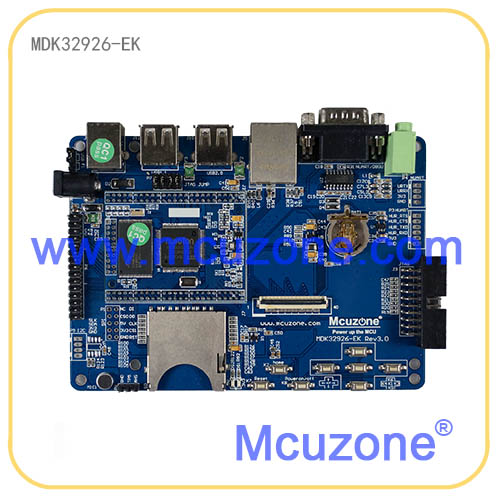

MDK32926-EK开发板采用核心板加底板的方式进行设计,其中核心板采用了N32926U1DN,内含64MB的DDR2,外置16MB的W25Q128 SPI FLASH,256MB的NAND FLASH,采用2mm间距接插件,引出全部GPIO。40mmx51mm四层板设计。底板板载USB 2.0 HS Device、USB 2.0 HS HOST、SD卡、以太网、RS232调试串口、TTL高速串口、音频输出、MIC输入、JTAG、LCD液晶屏接口、摄像头接口、SPI、I2C、电源指示灯、ADC按键。
 注意,出厂默认配置是摄像头+网络+USB+液晶屏(RGB666),该配置下高速串口和JTAG无法使用。客户可尝试通过调整电阻修改硬件配置,但暂不提供相关软件技术支持。


核心板硬件资源
处理器 N32926U1DN ARM926内核,QFP128封装,最高主频240MHz
存储器 内存 64MB DDR2(集成于CPU的QFP128封装内)
NAND FLASH 256MB NAND FLASH
SPI Flash 16MB
接口 2.0mm间距,2×25×2+2×10插针引出 全部GPIO引出(第三边2×10默认不焊接)
电源 单5V供电 板载3路DC-DC
尺寸 41×50mm 四层板,上市大厂精工制作

底板硬件资源
调试接口 调试串口 1路,RS232接口
JTAG调试接口 1路,标准20芯接口(与高速串口和以太网复用,默认配置为以太网)
外设接口 USB 2.0 HS Device  1路
USB 2.0 HS Host 1路
USB 1.1 Host 1路,和SPI引脚复用,即2者不能同时使用
10/100M 以太网 1路
LCD接口 0.5mm 40pin FPC液晶屏接口,标配5寸800×480液晶屏带电阻触摸屏
TTL高速串口 1路,(与JTAG复用和以太网复用,默认配置为以太网)
摄像头接口 1路,2.54mm间距
温度传感器 1路,LM75A
mic音频输入 1路,ADC输入
音频输出 1路,DAC输出
SD卡接口 2路,其中一路在反面,没有焊接,与以太网复用
SPI接口 1路,(片选与usb 1.1引脚复用,预留)
ADC接口 2路12位通用ADC(linux下只有1路可用)
I2C接口 1路(主机模式,预留)
RTC 内部RTC,默认不配电池
人机接口 用户按键 6个ADC按键(同一路ADC)
复位按键 1路
触摸屏接口 4线ADC触摸屏接口(集成在40pin液晶接口)
电源 电源指示灯 2盏(5V和3V3)
启动按键 1个
电源输入 1路,5V DC输入
尺寸 130×93mm 2层板

注意:电池默认不配


【PCB规格】

核心板:40×51mm,四层板设计
底板:130×93mm,两层板设计



 【软件资源】

一.裸机程序,Nuvoton原厂,基于ADS1.2/KEIL
(源码,部分程序仅提供库函数)
ACC KEIL已验证
AES AES演示
AudioRecord KEIL/ADS均已验证
AVI AVI播放器,只适用于有视频界面的N329芯片
BLT KEIL已验证
CRC KEIL已验证
EDMA EDMA操作演示(KEIL/ADS均已验证)
EMAC 以太网演示
Font 字体显示演示
Gnand NAND基础操作库
GPIO KEIL/ADS均已验证
H264Codec H.264编解码演示(KEIL/ADS均已验证)
I2C LM75温度传感器演示例程(KEIL已验证)
I2S
JPEG 硬件JPEG加速演示(KEIL/ADS均已验证)
KPI
Loader 裸机程序的加载程序,支持NAND/SPIFLASH/SD
NandWriter NAND写入演示
NVT Loader 支持NVT的加载程序
NVTFAT 库,基于NAND的FAT文件系统演示(KEIL/ADS均已验证)
PWM KEIL/ADS均已验证
RF
RS
RTC 片上RTC演示(KEIL/ADS均已验证)
SDIO
SDWRITER SD卡写入程序演示
SIC KEIL SD已验证
SPI KEIL/ADS均已验证
SPIRITER SPI写入程序演示
SPU SPU音频演示(KEIL已验证)
SYSLIB 系统设备操作库
TouchADC ADC触摸程序演示
UDC USB设备接口例程,USB大容量储存设备及USB摄像头(KEIL/ADS均已验证)
USB_Core_1.1 库,USB HOST相关
USB_Core_2.0 库,USB HOST相关
VPE
VideoIn 视频输入接口例程,包括各种摄像头支持(KEIL/ADS均已验证)
VPOST 视频输出接口例程,包括各种LCD支持(KEIL已验证)
MP3 MP3格式音频的播放演示(KEIL已验证)

二.图形库
ucos2 (2.86) + ucGUI (3.90a) 源码,实时操作系统与图形库,基于Keil(需加100元,额外提供)
QT4.8.5 源码,已移植好QT4.8.5图形库,并提供演示例子,标配

裸机例程及UCOS+UCGUI及FreeRTOS的演示汇总贴

三.LINUX
开发环境 arm-none-linux-gnueabi-gcc 4.2.1 工具链
Loader 官方提供的第一级loader 源码
支持spi加载 源码
支持nand加载,NVT fatloader支持将NAND模拟成U盘 NVTFAT非源码
支持SD卡加载 源码
Linux Kernel 版本:Linux-2.6.35.4
SD卡驱动 源码
SPI Flash 驱动 源码
VPOST驱动 源码
UART串口驱动 源码
USB HOST驱动 源码
USB Device驱动 源码
GPIO驱动 源码
EDMA驱动 源码
Watchdog驱动 源码
ADC驱动 源码,1路12位ADC
RTC驱动 源码
音频驱动 源码,音频输出和mic输入
I2C驱动 源码,支持LM75A温度传感器驱动
ADC keypad驱动 源码
videoin驱动,支持OV2640,OV7725,TW9912等 仅随选配件发布
touchscreen驱动 源码
H264 codec驱动 源码
BLT驱动 源码
VPE驱动 源码
JPEG硬件驱动 源码
EMAC驱动 源码
Linux Rootfs busybox 1.15.2
使用initramfs rootfs内置在kernel文件中,单一文件
支持硬件JPEG加速的libjpeg
其它特性 内置64MB DDR2 (N32926) 节省BOM cost,缓解布线压力
硬件JPEG编解码 方便进行JPEG图片的编码及解码
H.264编解码 方便进行视频的编码及解码
官方烧写工具turbo writer 方便通过USB口进行烧写及测试

● 提供完整虚拟机(VirtualBox + Ubuntu1204)
● busybox 1.15.2
● 使用initramfs
● 支持硬件JPEG加速的libjpeg


四,文档
● 提供EK相关器件数据手册;
● 提供核心板和底板原理图(pdf格式);
● 提供核心板规格书(MAN3511A);
● 提供用户手册(MUM9204A);
● 提供芯片设计指南(原厂);
● 提供原厂bsp用户手册(原厂);
● 提供裸机参考指南(原厂);
● 提供TurboWriter使用指南(原厂);


【发货清单】

  • MDK32926-EK_T50(N32926)开发板一块(核心板+底板)
  • 5寸800x480液晶屏一块
  • 5V 电源
  • USB线,网线,串口线
  • 光盘一张(同一客户仅发一张)

注意:底板有绿色和蓝色,随机发货,以收到的实物为准。
