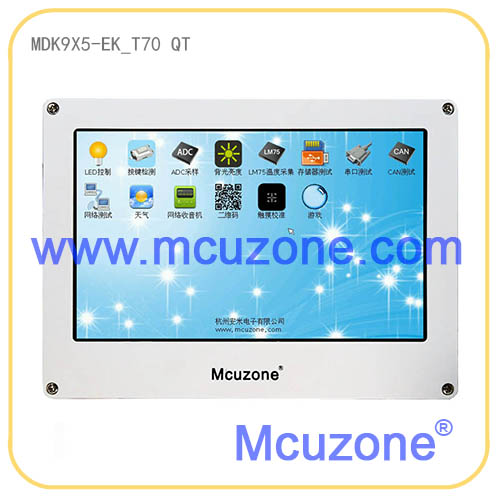

MDK9X35-EK_T70, AT91SAM9X35开发板,USB 2.0高速主机和从机,以太网,音频,LCD,CAN


查看大图

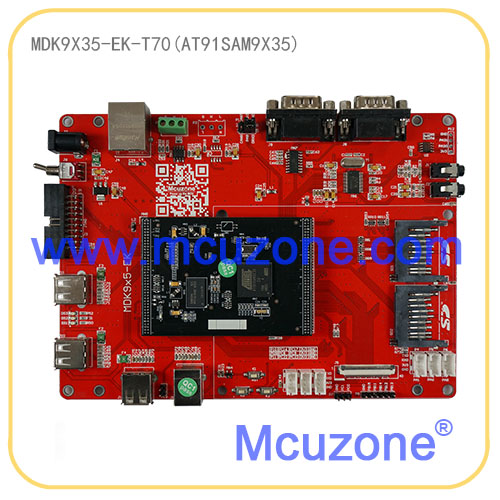

MDK9X35-EK_T70, AT91SAM9X35开发板,USB 2.0高速主机和从机,以太网,音频,LCD,CAN

MDK9X35-EK_T70开发板基于MDK9X35核心板,采用AT91SAM9X35芯片,板载高速USB HOST和Device,以太网,音频,TFT LCD(标配7寸800480,带触摸),2个高速储存卡接口,引出5路串口,2路TWI接口(LM75A温度传感器),10位ADC接口,JTAG接口等资源。MDK9X35核心板具备128MB DDR2,256MB NAND,全部GPIO引出,预留AT24,AT25,AT45存储器接口。

  • 商品编号:120107X35EKT70
  • 商品重量:1500.000 克(g)
  • 货  号:120107X35EKT70
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:13
  • 销售价: ¥699.00
购买数量:
  (库存4190)

提供虚拟机1:2.6.39内核,带miniGUI和QT图形库(一个虚拟机里面已经移植并配置好两种图形库,只需要按照说明使用即可)
提供虚拟机2:3.10.0内核,带QT 4.8.5图形库和演示程序(串口/按键/LED操作演示)

技术支持时间为半年,技术支持限裸机和Linux二选一。

如果使用linux的,需要有一定的linux基础知识,此板不适合没有linux基础或没有linux开发经验的用户,我们不做入门级指导和相关二次开发的技术支持,谢谢配合!





【产品介绍】

MDK9X35-EK_T70开发板基于MDK9X35核心板,采用AT91SAM9X35芯片,板载高速USB HOST和Device,以太网,音频,TFT LCD(标配7寸800480,带触摸),2个高速储存卡接口,2路CAN(选配件),引出5路串口(4路TTL电平,1路RS232电平),2路TWI接口(可选配LM75A温度传感器),10位ADC接口,JTAG接口等资源。MDK9X35核心板具备128MB DDR2,256MB NAND,全部GPIO引出,预留AT24,AT25,AT45存储器接口。

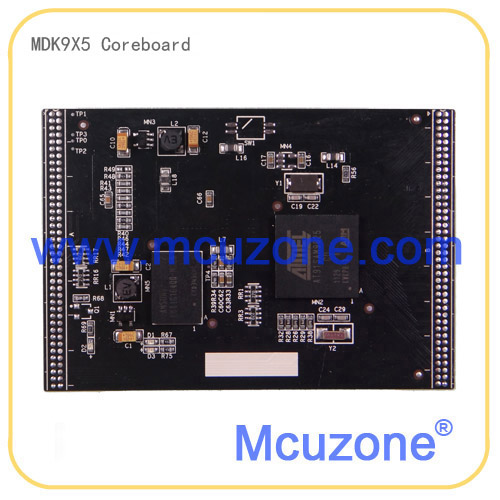

核心板硬件资源
处理器 AT91SAM9X35 400MHz@1V, 16KB D-cache,16KB I-Cache,64KB ROM(用户无法修改)


存储器 DDR2 16位 128MB DDR2
NAND FLASH 256MB NAND FLASH
AT24, AT25, AT45系列 预留位置,用户可自行选配
接口 1.27mm间距,2×40×2插针引出 160pin接插件,全部GPIO引出
尺寸 75×51mm,1.8mm厚度 六层板,上市大厂精工制作

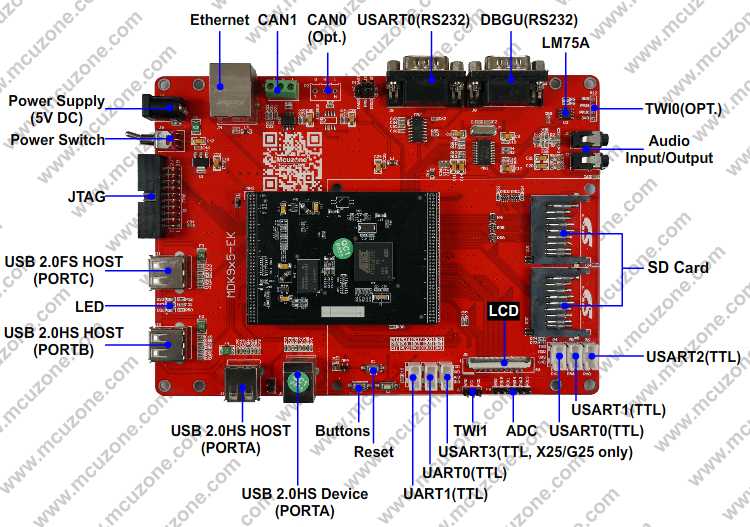

开发板硬件资源
调试接口 JTAG接口 20pin标准JTAG接口


外设接口 USB PORTA USB 2.0 HighSpeed接口 2路,USB Host&Device(注意:由PORTA拆分而来,不可同时使用)
USB PORTB USB 2.0 HighSpeed接口 1路,USB Host
USB PORTC USB 2.0 FullSpeed接口 1路,USB Host
SD卡接口 2路
10/100M自适应以太网 1路,RMII模式
液晶屏接口 1路,40Pin 0.5mm间距FPC接口,标配7寸800480液晶屏
CAN接口 2路,(注意:默认只焊接1路,与调试串口复用的一路CAN默认不焊接)
RS232调试串口 1路
普通RS232串口 1路
TTL串口 5路,2.0间距4pin插针(3路USART,2路UART)
音频linein 1路
音频lineout 1路
ADC插针 5路,(注意:与触摸屏复用其中4路)
RTC RTC实时时钟,采用片内RTT,无外部电池
LM75A I2C接口温度传感器
TWI(I2C)插针 2路,2.54间距插针(TWI0接插件默认不焊接)


人机接口 复位按键 1路
用户按键 2路
电阻触摸屏 4线触摸
用户LED 2盏


电源 电源指示灯 1盏
电源开关 1个
电源输入 1路,5V DC输入


尺寸 180×130mm 2层板


开发板串口资源
丝印 芯片引脚 备注
J8 DBGU (TXD-PA10  RXD-PA9) RS232
J9 USART0(TXD-PA0  RXD-PA1) RS232
P5 USART0(TXD-PA0  RXD-PA1) TTL
P6 USART1(TXD-PA5  RXD-PA6) TTL
P7 USART2(TXD-PA7  RXD-PA8) TTL
P9 UART0(TXD-PC8  RXD-PC9) TTL
P10 UART1(TXD-PC16  RXD-PC17) TTL
P11 USART3(TXD-PC22  RXD-PC23) TTL

此板支持从nand flash启动



 【软件资源】

裸机程序/BareMetal Softpack
裸机例程包 ATMEL software package 源码,每个例子均有Keil MDK、IAR EWARM、GCC三个版本的工程
使用Keil MDK编译调试的说明文档 MAN3027
ADC10 源码,片上10bit ADC采集
ADCtouchscreen 源码,片上ADC做电阻触摸屏控制
CAN 源码,CAN通信演示
DMA 源码,DMA传输演示
getting-started 源码,开发板基础演示例子
LCD 源码,LCD演示
Periph_Protect 源码,外设例程
PMC Clock Switching 源码,外设时钟控制
PWM 源码,PWM控制器演示
Qtouch 源码,需要特定硬件
SMC PSRAM 源码,需要特定硬件
SPI Slave 源码,SPI例程
SSC_DMA_Audio 源码, SSC音频演示
SYSC 源码
TC Capture Waveform 源码,定时器例子
TWI EEPROM 源码,访问外部I2C EEPROM,需要特定硬件
TWI Slave 源码,TWI例程
USART Hardware Handshaking 源码,USART串口例程
USART_Serial 源码,USART串口例程
USART SPI 源码,USART串口例程
USART Synchronous 源码,USART串口例程
EMAC 源码,ethernet网络演示
HSMCI MultiMedia Card 源码,MMC卡访问
HSMCI SD Card 源码,SD卡访问
HSMCI SDIO 源码,SDIO设备访问,需要特定硬件
SMC NAND Flash 源码,NAND控制器例程
SPI Serial Flash 源码,访问SPI Flash
USB Audio Looprec 源码,USB音频设备
USB CDC Serial 源码,USB虚拟串口
USB Core 源码, USB核心库
USB HID KeyBoard 源码,USB键盘
USB HID Mouse 源码,USB鼠标
USB HID MSD 源码,USB复合设备,HID + 存储
USB HID Transfer 源码,USB自定义HID设备例子
USB IAD CDC CDC 源码,USB复合设备
USB IAD CDC HID 源码,USB复合设备
USB IAD CDC MSD 源码,USB复合设备
USB MSD 源码,开发板作为USB存储设备
USB Massstorage 源码,U盘例子




完善的Linux系统
(提供两个虚拟机,分别对应2.6.39和3.10.0内核版本)
Linux开发环境 arm-none-linux-gnueabi- (gcc 4.4.1和4.8.1) 默认支持armv5指令集,适配ARM926ej-s,大厂推荐使用
虚拟机中的默认工具链 避免用户花额外时间自行搭建环境
虚拟机使用文档 提供文档
Linux烧写包测试文档


Bootstrap 版本:1.2和3.7.1
完整编译说明
支持从nand flash加载,启动
支持从data flash加载,启动
支持从SD卡加载,启动
独立工具链编译 arm-none-linux-gnueabi 虚拟机中已安装


u-boot 版本:2010.06和2014.07
完整编译说明
支持NAND flash启动 源码
支持data flash启动 源码
支持从网络下载启动 源码,需要nfs server
支持jffs2,ubifs等的烧写 源码
支持gpio测试,方便快速确认板子连接,便于量产检测 源码
开机画面 源码


Linux kernel 版本:Linux-2.6.39和Linux-3.10.0
完整编译说明
开机画面,boot logo 源码
支持NFS/UBIFS/FAT32/JFFS2等格式的文件系统 源码
片上看门狗驱动 源码
片上RTC驱动 源码
LED驱动 源码,gpio-leds
NAND控制器驱动,支持PMECC 源码
GPIO独立按键驱动 源码,gpio-keys
片上SPI控制器驱动 源码
SPI 用户模式驱动,用于控制外部SPI液晶屏 源码,需要选配件支持
SPI data flash驱动 源码,需要选配件支持
SPI 网卡enc28j60驱动 源码,需要选配件支持
SPI CAN芯片MCP2515驱动 源码,需要选配件支持
I2C控制器驱动 源码
I2C EEPROM驱动 源码
I2C 用户模式驱动i2c-dev,用于控制外部段式液晶屏 源码,需要选配件支持
I2C ADC,ADS1110驱动 源码,需要选配件
I2C 温度传感器LM75a驱动 源码
外部I2C RTC,PCF8563,DS1337等 源码,需要特定硬件
片上TSCADC(电阻屏控制器)驱动 源码,占用通用ADC引脚
PWM驱动 源码
LCD驱动(4.3",5",7"等) 源码
LCD背光驱动 源码
USB HOST驱动,可以接U盘,键盘,鼠标等 源码
USB摄像头驱动 源码,gspca,需要选配件支持
USB 以太网卡驱动,方便扩展有线网卡 源码,文件系统内置,需要选配件支持
USB WiFi驱动: 源码,通用wifi驱动,支持某些特定成熟模块
USB WiFi驱动:支持RT3070,MT7601等新模块 默认文件系统提供支持,需要选配件支持
USB device驱动,支持USB 串口,网卡,存储等 源码(USB gadget)
SD卡驱动:双SD卡支持 源码
多串口驱动 源码
音频驱动 源码,支持line in录音
片上以太网控制器MAC 源码,增票用户提供LAN8720全工业级参考设计
USB转串口驱动:CH341,CP2102,FT232等,方便扩展串口 源码,需要选配件支持
CAN驱动 源码,标配1路
MMA7660 三轴加速度计驱动 源码,需要选配件支持
CH452 数码管显示模块 源码,需要选配件支持


图形库 2.6.39内核虚拟机提供miniGUI 3.0.12图形库和QT 4.8.1图形库 源码
3.10.0内核虚拟机提供QT 4.8.5图形库 源码


busybox busybox-1.19.4和1.21.1 源码
使用busybox创建rootfs 提供文档
ubifs介绍及在ARM Linux上的使用
ubifs镜像制作工具 虚拟机上已安装,无需用户再编译安装
ubifs制作命令 虚拟机上有参考命令,直接输入即可制作rootfs镜像
参考用的rootfs文件夹 虚拟机上可以用于nfs启动板子


其它软件特性 支持telent,ssh等远程登录方式,编译管理 源码
支持ftp,tftp,wget等工具实现文件下载与上传 源码
支持webserver,内置httpd 源码
支持SD卡启动,支持烧写失败后通过SD卡恢复 方案演示
支持在SD卡上构建完整Linux系统,方便使用eMMC模块 方案演示
支持tslib对触摸屏进行校准 源码
支持uboot及linux中的开机画面定制
开机自行运行程序 包含在文件系统中


多媒体支持: 支持本地mp3文件播放 源码
支持播放网络电台 源码
支持视频播放 源码
支持wav文件播放 源码
支持网络方式查看摄像头 源码


开发支持 Linux开发虚拟机,无需自行搭建开发环境,用户可专注于自己的应用程序开发 基于virtualbox的虚拟机镜像
在线知识库 http://www.mcuzone.com/bbs
在线支持,电话支持
QQ用户讨论组 技术支持QQ群:72972810



【Linux图形库介绍】
MDK9X35-EK开发板采用了miniGUI和QT4做为图形库。

MiniGUI 是一个自由软件项目。其目标是提供一个快速、稳定、跨操作系统的图形用户界面(GUI)支持系统,尤其是基于 Linux/uClinux、eCos 以及其他传统 RTOS(如 VxWorks、ThreadX、uC/OS-II、Nucleus 等)的实时嵌入式操作系统。MiniGUI 的开发起始于 1998 年底,到现在已历经十年多时间。MiniGUI 已经成为性能优良、功能丰富的跨操作系统嵌入式图形用户界面支持系统。MiniGUI 是针对嵌入式系统设计和优化的完整图形支持系统。作为操作系统和应用程序之间的一个中间件,MiniGUI 将底层操作系统和硬件平台的细节隐藏起来,并为上层的应用程序提供了一致接口。
更多miniGUI的介绍请访问www.minigui.org

Qt是一个跨平台的C++图形用户界面库,由挪威 TrollTech公司出品,后被NOKIA收购,现被Digia收购,目前包括Qt、基于Framebuffer的Qt Embedded、快速开发工具Qt Designer、国际化工具Qt Linguist等部分。 Qt支持所有 Unix系统,当然也包括Linux,还支持 WinNT/Win2k,Win95/98 平台。Qt Creator是Qt被Nokia收购后推出的一款跨平台的轻量级Qt集成开发环境,Qt Creator包括项目生成向导、高级的C++代码编辑器、浏览文件及类的工具、集成了Qt Designer、Qt Assistant、Qt Linguist、图形化的GDB调试前端,集成qmake构建工具等。目前我们使用的是嵌入式平台版本的QT4,即Qt Embedded,开发平台采用的是Ubuntu虚拟机+QT Creator。





【应用程序】

应用程序
命令行测试程序 ttytest,多串口测试程序 源码
input_tst,输入测试程序 源码
can_send,CAN发送测试程序 源码,仅适用于9X25和9X35
can_dump, CAN接收显示程序 源码,仅适用于9X25和9X35
ch452tst,数码管显示模块测试程序 源码,需要选配件支持
pcf8562tst, 段式液晶屏测试程序 源码,需要选配件支持
mjpg_streamer,摄像头测试程序 源码,需要选配件支持
ts_calibrate,触摸屏校准程序 源码
led_test, LED测试程序 源码,基于Linux sysfs
memtool, 物理地址查看工具 源码


图形测试程序
(miniGUI)
minigui,版本:3.0.12 源码
minigui_demo01: LED控制演示 源码
minigui_demo02:串口操作演示 源码
minigui_demo03:LM75A温度采集演示 源码
minigui_demo04:GPS操作演示 源码,需要选配件支持
minigui_demo05:GSM模块操作演示 源码,需要选配件支持
minigui_demo06:webserver演示 源码
minigui_demo07:热电偶温度记录仪演示 源码,需要选配件支持
minigui_demo08:CDMA2000模块操作演示 源码,需要选配件支持
minigui_demo09:16位ADC扩展演示 源码,需要选配件支持
minigui_demo10:I2C接口段式液晶玻璃片显示模块演示 源码,需要选配件支持
minigui_demo11:步进电机驱动演示 源码,需要选配件支持
minigui_demo12:图片浏览演示 源码
minigui_demo13:RS485演示 源码,需要底板硬件支持
minigui demo14: 综合演示:串口,LED,按键等 源码


图形测试程序
(QT)
QT,版本:4.8.x
QT_demo01:LED和按键 源码
QT_demo02:USB和SD卡存储演示 源码
QT_demo03:图片浏览演示 源码
QT_demo04:音频播放演示 源码
QT_demo05:串口收发演示 源码
QT_demo06:网络演示(webserver,UDP通讯) 源码
QT_demo07:LM75A温度采集演示 源码
QT_demo08:ADS1110模拟量采集演示 源码,需要选配件支持
QT_demo09:GPS演示 源码,需要选配件支持
QT_demo10:GPRS拨号和短信演示 源码,需要选配件支持
QT_demo11:步进电机控制演示 源码,需要选配件支持
QT_demo12:485一主多从演示 开发中
QT_demo13:输入法演示(软键盘) 源码
QT_demo14:秒表和倒计时定时器演示 源码
QT_demo15:运算能力演示 开发中
QT_demo16:发邮件演示 源码
QT_demo17:ftp上传演示 源码
QT_demo18:拍照演示(操作USB摄像头实现定时拍照) 源码,需要选配件支持
QT_demo19:CAN通讯演示 源码,仅9X25和9X35,且需要底板有CAN收发器
QT_demo20:加速度传感器演示 源码,需要选配件支持
QT_demo21:视频播放演示 开发中
QT_demo22:计数器演示(通过连接单片机实现) 源码,需要选配件支持
QT_demo23: ADC及LED控制演示(K60板子串口通信) 源码,需要额外硬件
QT_demo24: 蓝牙串口模块使用演示 源码,需要选配件支持
QT_demo25: 综合演示:串口,LED,按键等 源码


注意:miniGUI和QT的例子二选一(只提供一种),请在购买开发板后发邮件到8204136@qq.com索取,Mcuzone仅提供演示代码,不对代码的可靠性做保证,也不对这些演示程序提供技术支持。另外,大部分演示程序需要相关选配件,请联系我们购买或者自行设计。

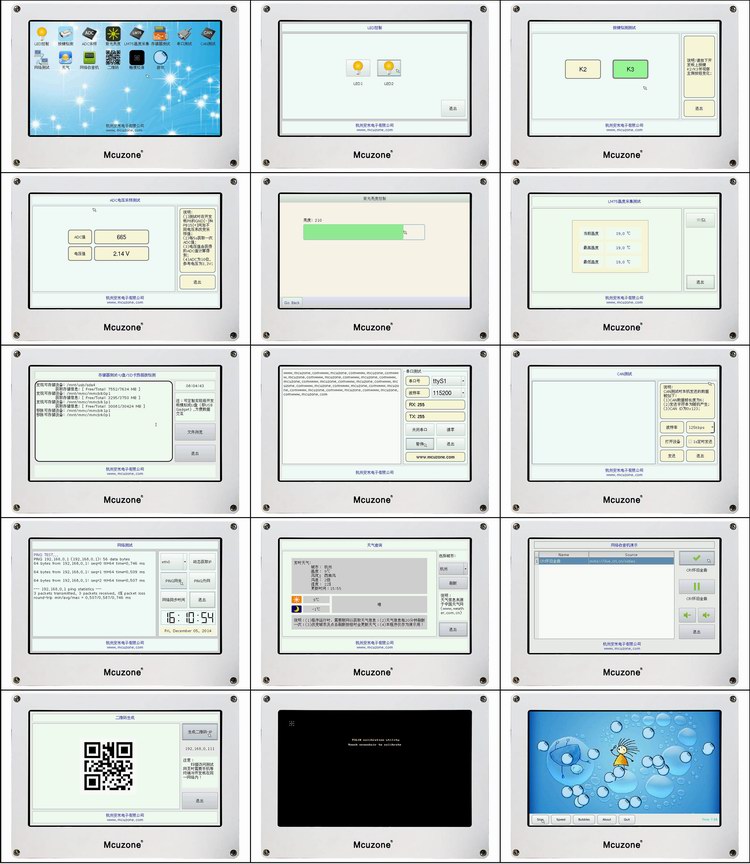

开机自启动的QT演示程序







【实时操作系统/RTOS】

实时操作系统/RTOS
uC/OS-II 版本:2.91
keil MDK工程 源码(选配件,加100元提供)






【文档资料】

文档资料
文档资料(pdf格式) MAN3027:在Keil上调试SAM9X5例程 用于演示在Keil MDK平台调试SAM9X5裸机例程
MAN3030:MDK9X5核心板规格书 用于介绍核心板的尺寸和引脚定义以及注意事项
MAN3091:使用基于VirtualBox虚拟机镜像(SAM9X5) 用于介绍虚拟机软件的安装和虚拟机的使用
MUM9011:MDK9X35-EK开发板用户手册 用于介绍开发板硬件资源和外设测试
MUM9013:MDK9X5-EK开发板Linux开发指南 用于介绍系统的编译过程和应用程序的开发演示
原理图 PDF格式,包括核心板原理图和底板原理图
芯片数据手册 板载主要芯片的数据手册






【发货清单】
  • 开发板一套(核心板+底板+7寸800480液晶屏带触摸)
  • 电源一个
  • 网线,串口线,usb线各一条
  • 光盘一份(同一客户仅发一份)
