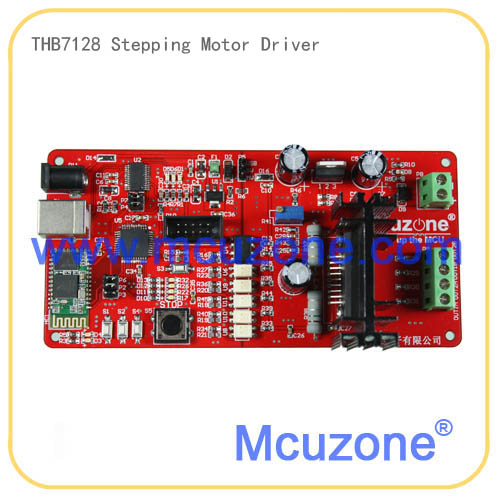

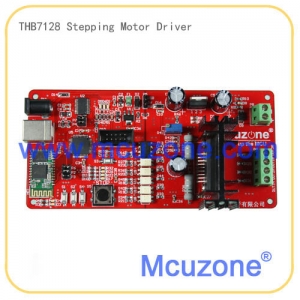

THB7128步进电机驱动器,板载XMEGA单片机控制芯片,支持USB控制和蓝牙无线控制


查看大图

THB7128步进电机驱动器,板载XMEGA单片机控制芯片,支持USB控制和蓝牙无线控制

THB7128步进电机驱动器,板载XMEGA单片机控制芯片,支持USB控制和蓝牙无线控制,基于THB7128的步进电机驱动模块,接口光电隔离,单电源供电板载5V电路。双全桥MOSFET驱动,低导通电阻Ron=0.53Ω;最高耐压40VDC,大电流3.3 A(峰值);多种细分可选(1、1/2、1/4、1/8、1/16、1/32、1/64、1/128);自动半流锁定功能 ;内置混合式衰减模式;内置输入下拉电阻;内置温度保护及过流保护。

  • 商品编号:110806TXUB
  • 商品重量:400.000 克(g)
  • 货  号:110806TXUB
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:5
  • 销售价: ¥280.00
购买数量:
  (库存4199)




【产品介绍】

THB7128步进电机驱动器,板载XMEGA单片机控制芯片,支持USB控制和蓝牙无线控制,基于THB7128的步进电机驱动模块,接口光电隔离,单电源供电板载5V电路。双全桥MOSFET驱动,低导通电阻Ron=0.53Ω;最高耐压40VDC,大电流3.3 A(峰值);多种细分可选(1、1/2、1/4、1/8、1/16、1/32、1/64、1/128);自动半流锁定功能
;内置混合式衰减模式;内置输入下拉电阻;内置温度保护及过流保护。

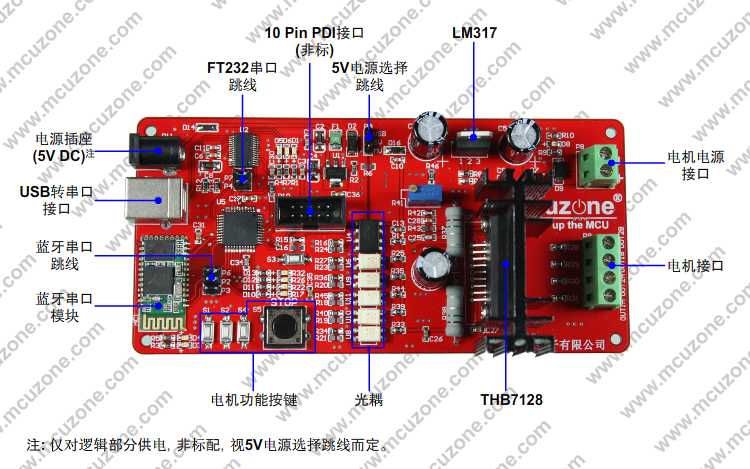

【硬件资源】

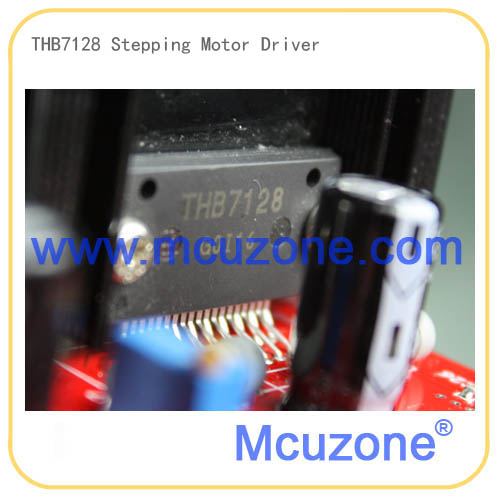

基于THB7128的步进电机驱动模块,数字接口采用光电隔离,单电源供电板载5V电路。

  • 双全桥MOSFET驱动,低导通电阻Ron=0.53Ω;
  • 最高耐压40VDC,大电流3.3 A(峰值);
  • 多种细分可选(1、1/2、1/4、1/8、1/16、1/32、1/64、1/128);
  • 自动半流锁定功能;
  • 内置混合式衰减模式;
  • 内置输入下拉电阻;
  • 内置温度保护及过流保护;

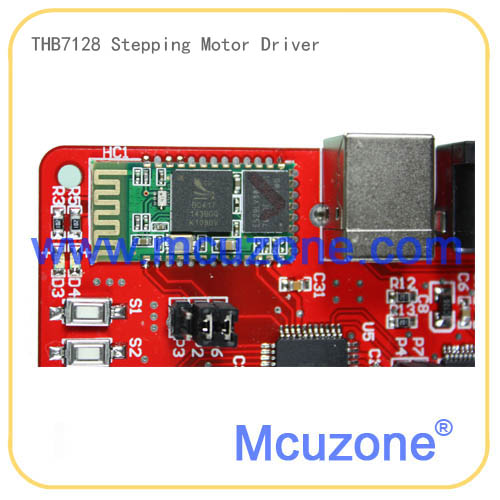

板载XMEGA单片机,可以通过USB(FT232 USB转串口)或者无线蓝牙进行控制,并且可以通过按键修改细分,板载STOP按键实现急停。USB通讯的时候有CRC校验,保证可靠性。
全新的设计方式可以让你通过电脑无线控制步进电机执行。

支持的步进电机最大工作电压40V(最低9V),最大电流3A,考虑到电机工作的时候可能会出现瞬间大电流导致电路保护,我们推荐将工作电流控制在1A左右。出厂默认电流设置即为1A。一般建议用12v,42型电机,绝对不能用57型电机。

可以实现设定速度和圈数。




【软件资源】

提供PC端和Android端的测试程序。
点击下列链接查看操作说明的帖子

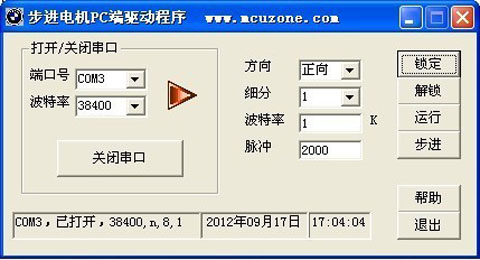

提供PC端通过USB接口或者蓝牙串口进行控制的演示程序(提供XP平台下测试通过的安装包,不提供源码,但提供控制协议)
提供Android端通过蓝牙进行控制的演示程序,包括apk安装包和工程源码(源码不提供技术支持,用户需要有相关android开发经验)


 【发货清单】

-THB7128步进电机驱动器模块一块(含USB FT232和无线蓝牙串口)

- usb线一条
-通讯协议,数据手册等参考资料(email发送)
